一、型号描述

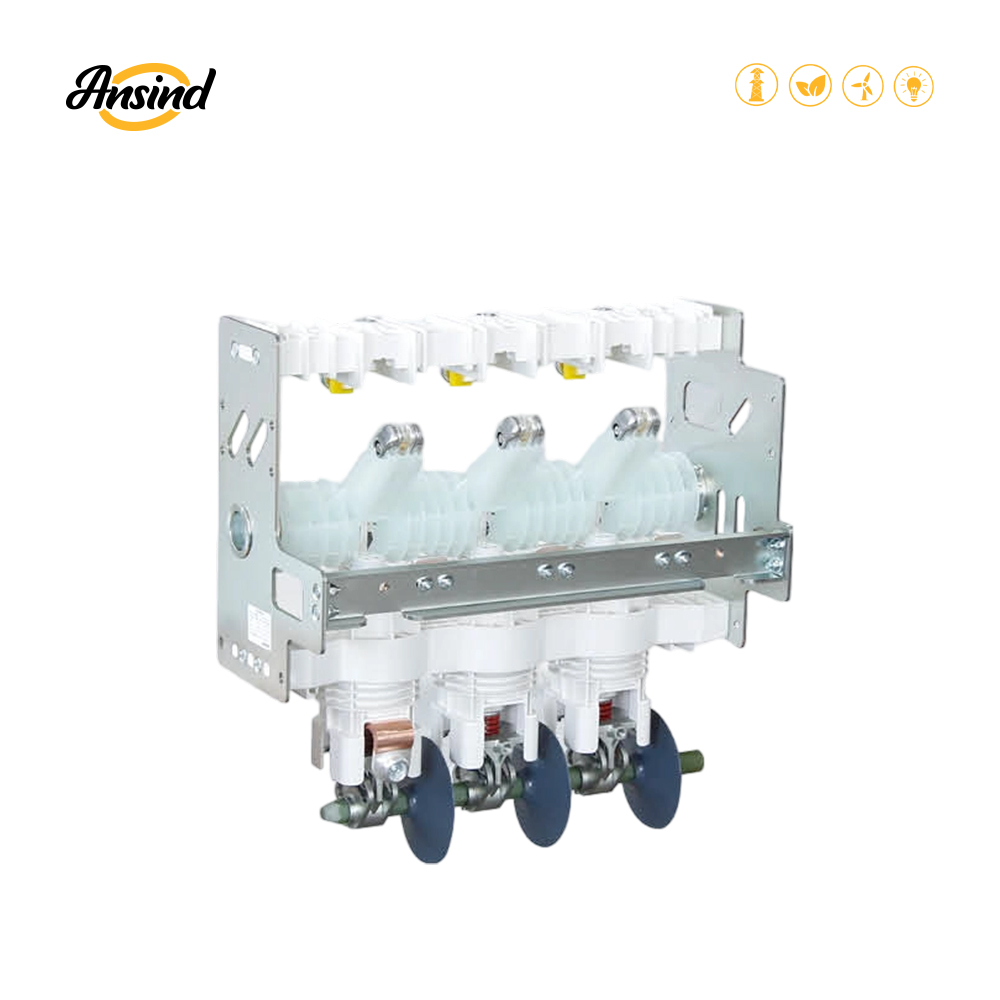

VHAXD-12 环保柜上隔离断路器开关采用半封闭式结构，具有电场均匀、开断可靠、使用寿命长、免维护及安装方便等优点。
本产品主要应用于环保空气绝缘环网柜上隔离单元方案，作为柜内主要元件，承担主回路合、分闸功能，具有合分额定负载电流及关合开断短路电流等功能。
使用环境条件
- 环境温度：最高气温 + 40℃，最低气温 – 15℃（允许在 – 30℃时储运）；
- 海拔高度：≤2000 米；
- 环境湿度：日相对湿度平均值≤95%，月相对湿度平均值≤90%；
- 地震烈度：不超过 8 度；
- 使用场所：无易燃、易爆危险，无水蒸气化、学腐蚀气体及剧烈震动现象；
对于有别于正常操作条件下的特殊使用场合，产品使用方必须和制造商取得一致，如：当电气设备安装于海拔 2000 米以上时，需特别注明，以便制造商生产时对产品进行调整。
型号含义
V H K – 12 / 630 – 20（S52 – 13）
- V：真空断路器；
- H：环保气体绝缘；
- K：企业代号；
- 12：额定电压 12kV；
- 630：额定电流 630A；
- 20：开断电流 20kA；
- S：上隔离方案；X：下隔离方案；
- 13：设计序号；
二、产品参数
| 序号 | 项目 | 单位 | 参数 | 备注 |
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定电流 | A | 630 | |
| 3 | 额定开断电流 / 热稳定时间 | kA/s | 20/4；25/3 | |
| 4 | 额定峰值耐受电流 | kA | 50/63 | |
| 5 | 额定短路关合电流 | kA | 50/63 | |
| 6 | 短路关合次数 | 次 | 30 | |
| 7 | 工频耐压：对地 / 相间 | kV | 42 | 在干燥空气或 N₂中 |
| 8 | 工频耐压：断口 | kV | 48 | 在干燥空气或 N₂中 |
| 9 | 雷电冲击：对地 / 相间 | kV | 75 | 在干燥空气或 N₂中 |
| 10 | 雷电冲击：断口 | kV | 85 | 在干燥空气或 N₂中 |
| 11 | 主回路电阻 | μΩ | ≤60 | 真空灭弧室 + 隔离开关 |
| 12 | 灭弧室机械寿命 | 次 | 10000 | |
| 13 | 隔离 / 接地开关机械寿命 | 次 | 5000 | |
| 14 | 气箱压力 | bar | 1.25 |
