一、型号描述

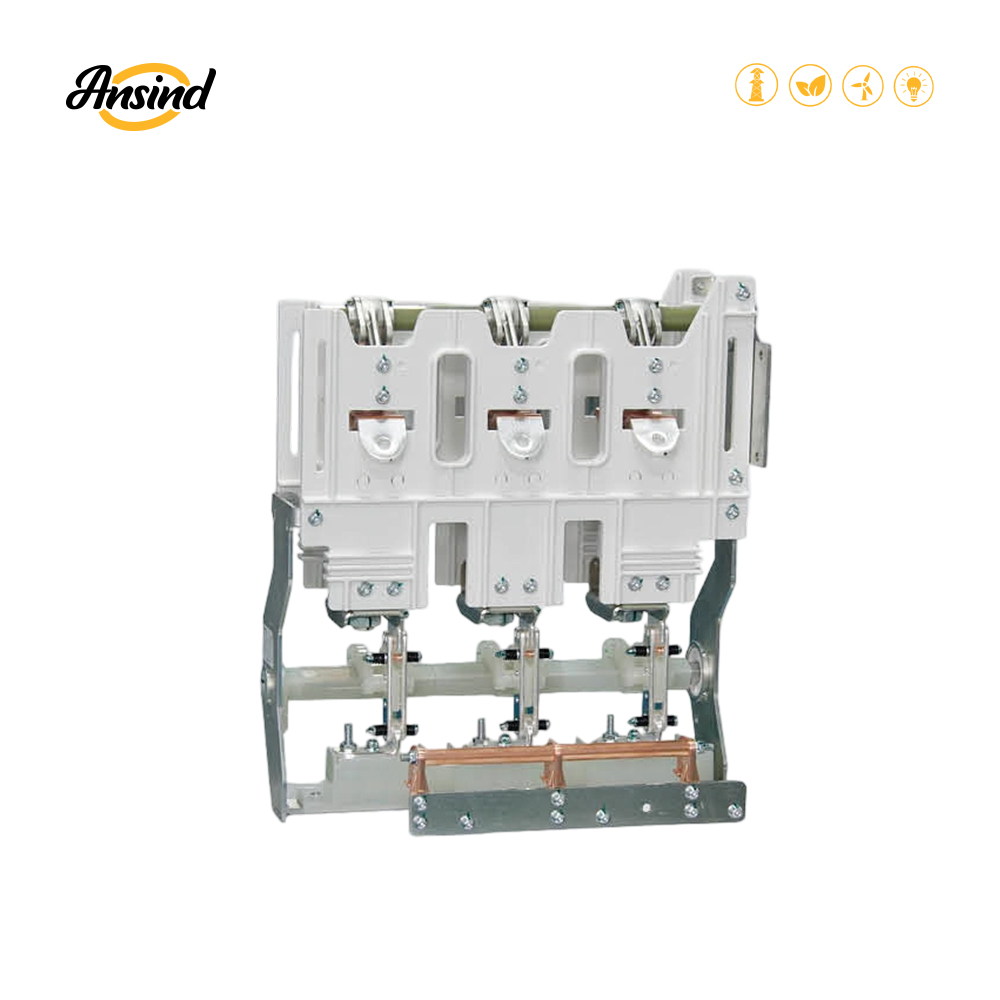

AXDV-B1-12 断路器开关主要应用于 12kV/630 型 SF6 充气柜，作为充气柜主要元件，承担主体功能，具有分合额定电流、负载电流；关合和开断短路电流等性能。
本系列产品全检合格后出厂，符合 GB1984-89，GB/T1984-2014 交流高压断路器的相关要求。
型号解析（以 AXD V B1 – 12 D / 630 为例）：
- AXD：企业代号
- V：断路器开关
- B1：设计序号
- 12：额定电压（kV）
- D：三工位带接地，无字母代表二工位无接地
- 630：额定电流（A）
二、产品参数
| 序号 | 项目 | 单位 | 参数 | 备注 |
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定频率 | Hz | 50 | |
| 3 | 额定电流 | A | 630 | |
| 4 | 额定短时耐受电流 | kA/s | 20/4、25/3 | |
| 5 | 额定峰值耐受电流 | kA | 50/63 | |
| 6 | 额定短路关合电流 | kA | 50/63 | |
| 7 | 额定电缆充电开断电流 | A | 20/25 | |
| 8 | 短路电流开断次数 | 次 | 30 | |
| 9 | 1min 工频耐受电压 | kV | 42/48 | SF6 气体中 |
| 10 | 雷电冲击耐受电压 | kV | 75/85 | SF6 气体中 |
| 11 | 机械寿命 | 次 | 10000 | |
| 12 | 主回路电阻 | μΩ | ≤65 | 加隔离开关 |
| 13 | 相间中心距 | mm | 150 |
