型号描述

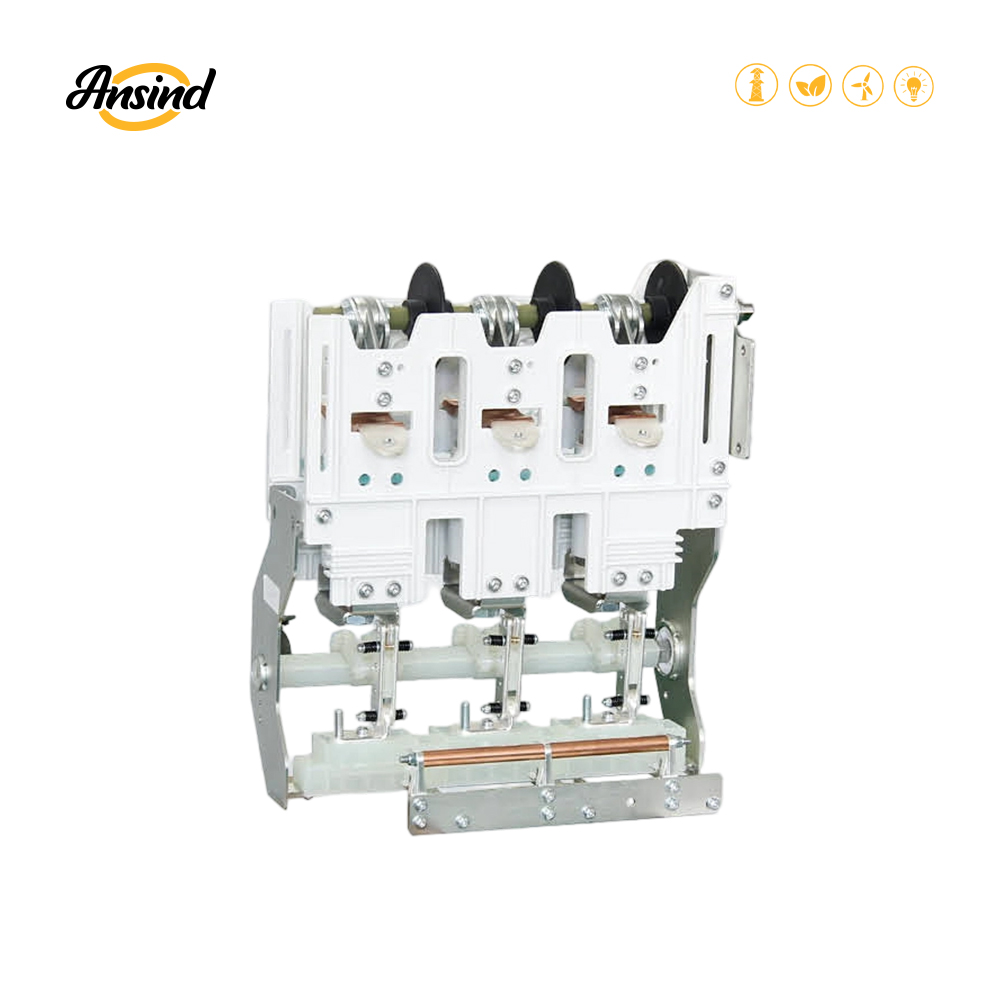

AXDV-B1-24D SF6 断路器开关 24kV 630A 型 SF6 充气柜，作为充气柜主要元件，承担主体功能，具有合 / 分额定电流、负载电流；关合和开断短路电流等功能。本产品经全检合格后出厂，符合 GB1984、GB/T19842014 交流高压断路器的相关要求。
型号解析：AXD V – B1 – 24 D / 630 – 20
- 企业代号：AXD
- V：真空断路器；N：隔离开关
- 设计序号：B1
- 额定电压（kV）：24
- 字母 D：带接地；无字母：不带接地
- 开断电流（A）：630
- 开断电流（kA）：20
产品参数
| 序号 | 项目 | 单位 | 参数 | 备注 |
| 1 | 额定频率 | kV | 24 | |
| 2 | 额定电流 | A | 630 | |
| 3 | 额定开断电流 / 热稳定时间 | kA/s | 20/4 | |
| 4 | 额定峰值耐受电流 | kA | 50/63 | |
| 5 | 额定短路关合电流 | kA | 50/63 | |
| 6 | 短路关合次数 | 次 | 30 | |
| 7 | 工频耐压：对地相间 | kV | 65 | |
| 8 | 工频耐压：断口 | kV | 79 | |
| 9 | 雷电冲：对地相间 | kV | 125 | |
| 10 | 雷电冲击：断口 | kV | 145 | |
| 11 | 主回路电阻 | μΩ | ≤ 60 | |
| 12 | 灭弧室机械寿命 | 次 | 10000 | |
| 13 | 隔离 / 接地开关机械寿命 | 次 | 5000 |
