一、型号描述

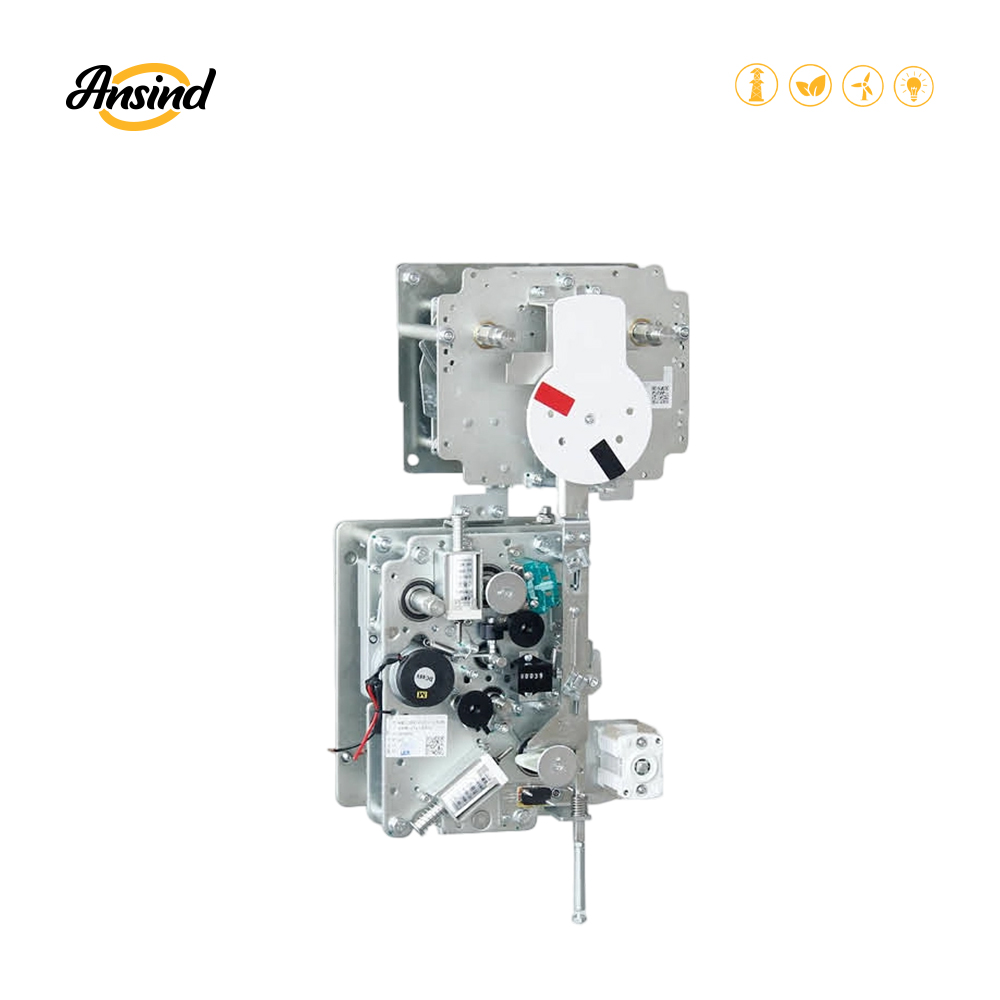

GHAXD-J12 环保柜上隔离操作机构部分配置 VHK-J12 断路器重合闸弹簧操作机构，隔离部分配置 GHAXD-J12 压簧式隔离操作机构，隔离机械为正装式，V 操作机构为倒装式，采用单杆机械结构实现与下门联锁，只有当主回路处于分闸状态且可靠接地时联锁回位才能打开下门，机构整体结构紧凑，操作联锁满足五防要求。
操作机构符合 GB1984-2014、GB/T11022-2020、GB3804-2017、GB3906-2020 等标准相关要求。
型号解析（GHAXD – J12 / Ⅲ (S52)）：
- G：隔离机构
- H：环保柜专用机构
- AXD：企业代号
- J12：额定电压 12kV
- Ⅲ：三工位
- (S52)：设计序号
二、操作流程
（一）送电操作
- 关闭下门；
- 手柄插入 G 机构接地操作孔，逆时针操作使下门闭锁 / 接地分开；
- 手柄插入 G 机构隔离操作孔，逆时针操作使隔离开关合闸；
- 手柄插入 V 机构储能操作孔，顺时针操作使断路器储能；
- 按下 V 机构上绿色按钮使断路器开关合闸。
（二）停电操作
- 按下 V 机构上红色按钮使断路器开关分闸；
- 手柄插入 G 机构隔离操作孔，顺时针操作使隔离开关分闸；
- 手柄插入 G 机构接地操作孔，顺时针操作使接地开关合闸；
- 手柄插入 V 机构储能操作孔，顺时针操作使断路器储能；
- 按下 V 机构上绿色按钮使断路器开关合闸，此时才可打开下门。
三、产品参数
| 序号 | 项目 | 单位 | 参数 | 备注 |
| 1 | 电压等级 | V | AC/DC220;AC/DC110;DC48;DC24 | |
| 2 | 额定功率 | W | 40 | |
| 3 | 使用环境 | ℃ | +50 – 40 | |
| 4 | 工频耐压 | kV | 2/1min | |
| 5 | 合闸线圈正常运行电压范围 | Uₗ | 85% ～ 110% | |
| 6 | 分闸线圈正常运行电压范围 | Uₗ | 65% ～ 110% | |
| 7 | 低电压运行范围 | Uₗ | ≤ 30%3 次合、分闸不动作； | |
| 8 | 防盐雾等级 | h | 96 |
