一、产品总述
AXDM1 系列为安信德 AXD 品牌塑料外壳式断路器，包含 3 大子系列，覆盖常规配电、漏电保护、智能电子式三大应用场景，均符合 IEC60947-2、GB/T14048.2 标准，适用于交流 50/60Hz、AC400V 配电回路，可用于线路配电、电机不频繁启动保护，全系列具备隔离功能。
三大子系列：

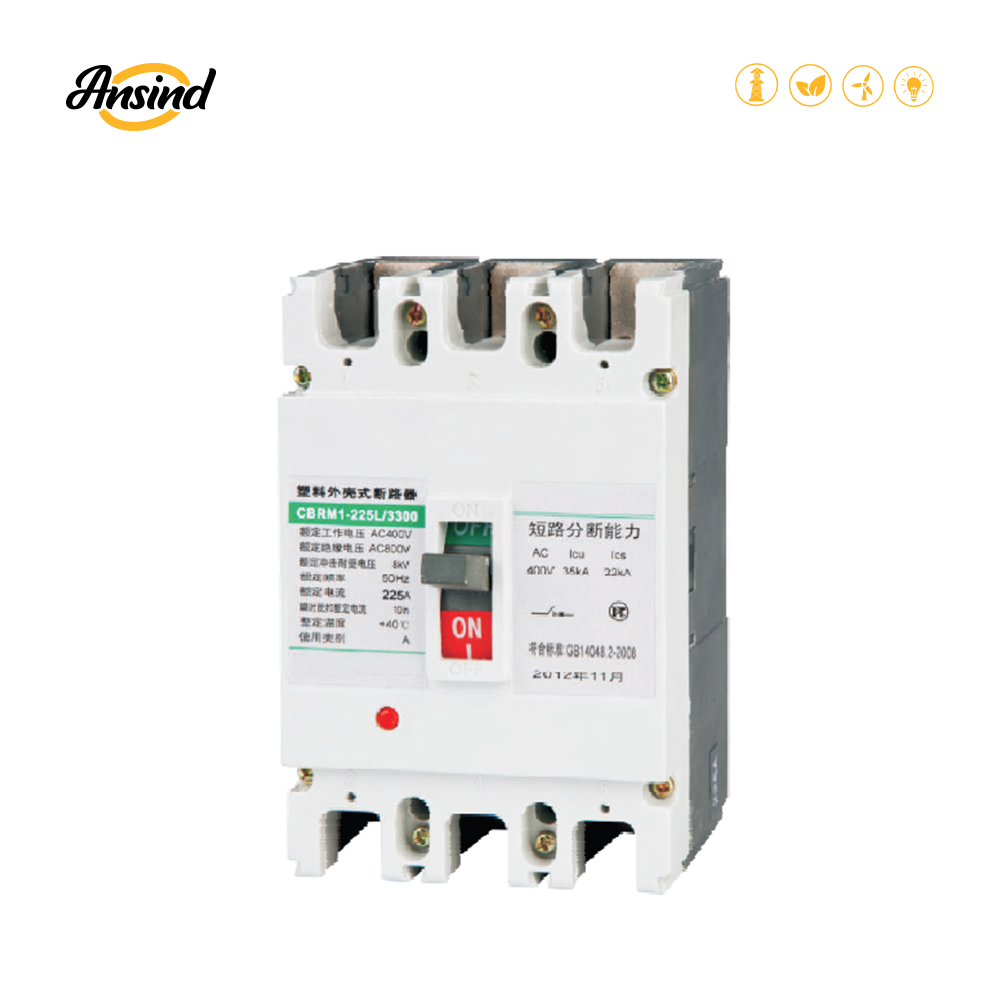

- AXDM1 普通热磁式塑壳断路器：基础款，热动 – 电磁复式脱扣，过载 + 短路 + 欠压保护，性价比通用型；

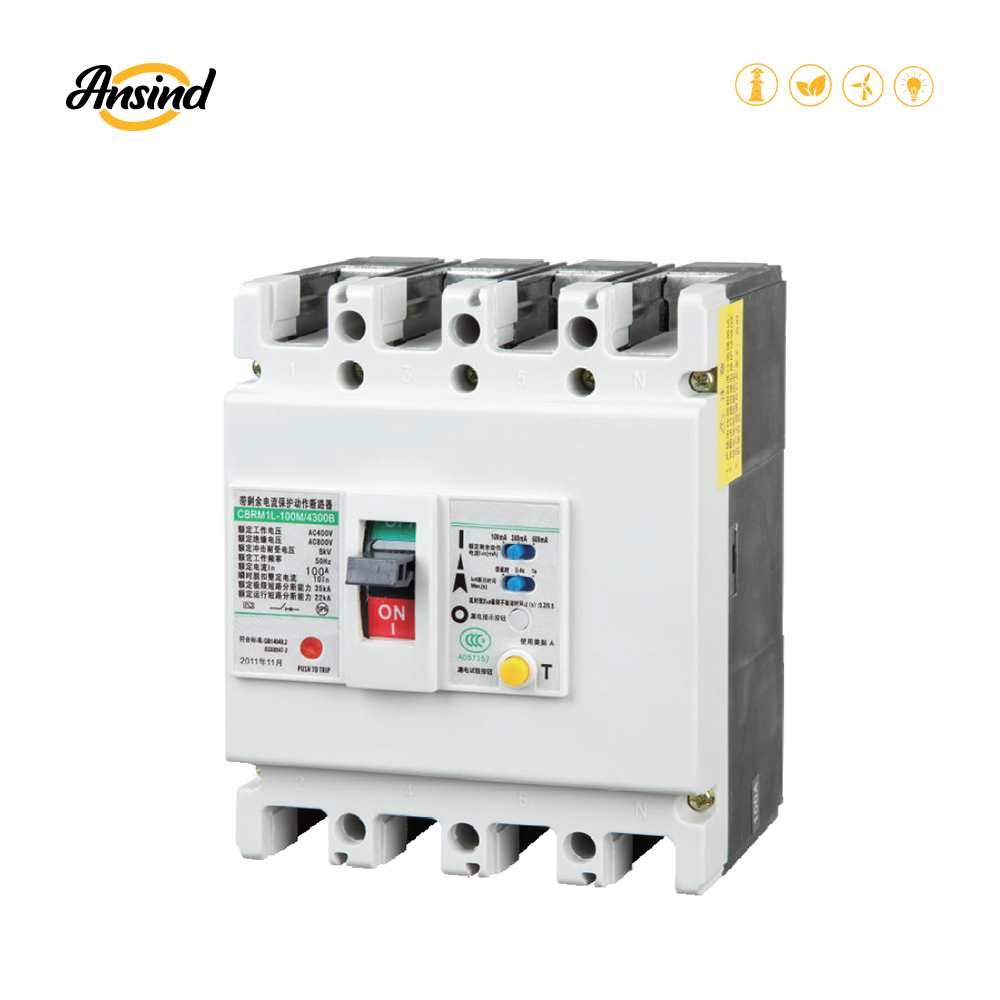

- AXDM1L 漏电型塑壳断路器：在 AXDM1 基础上增加三相取样漏电保护，具备漏电报警、接地火灾防护；

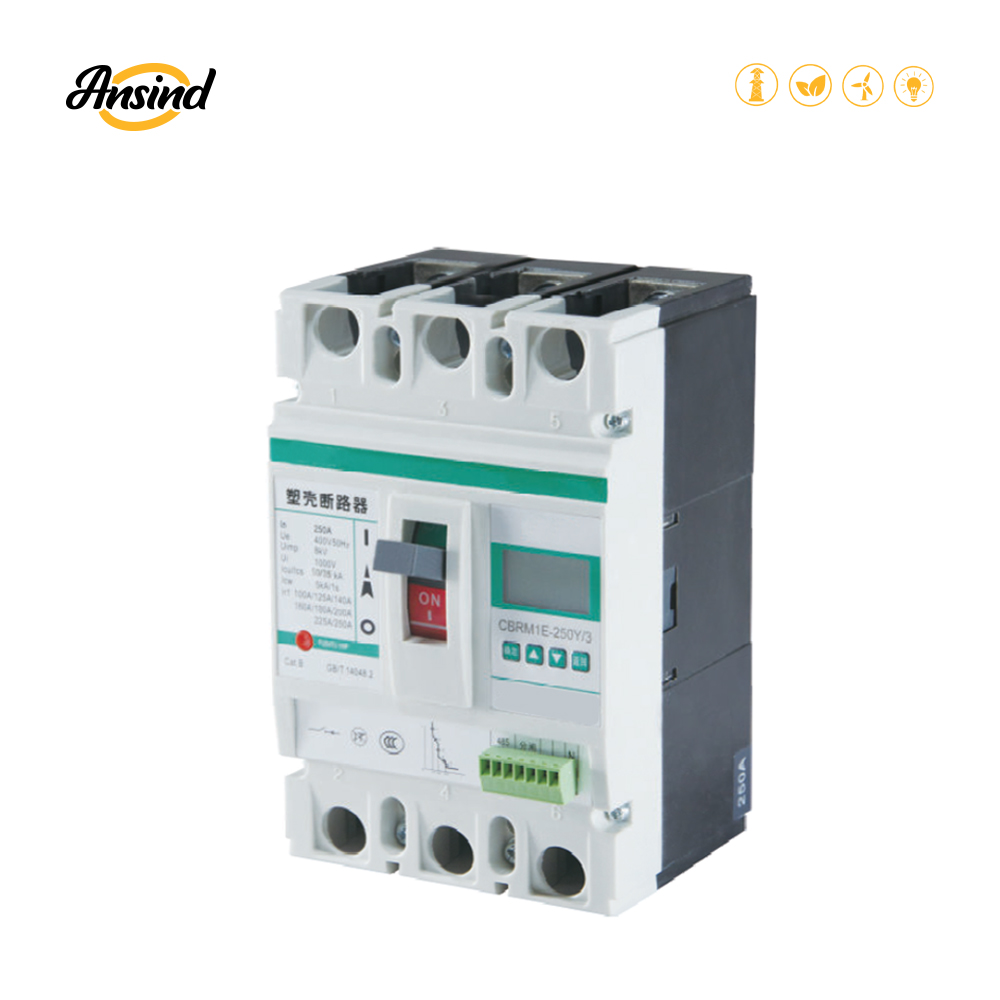

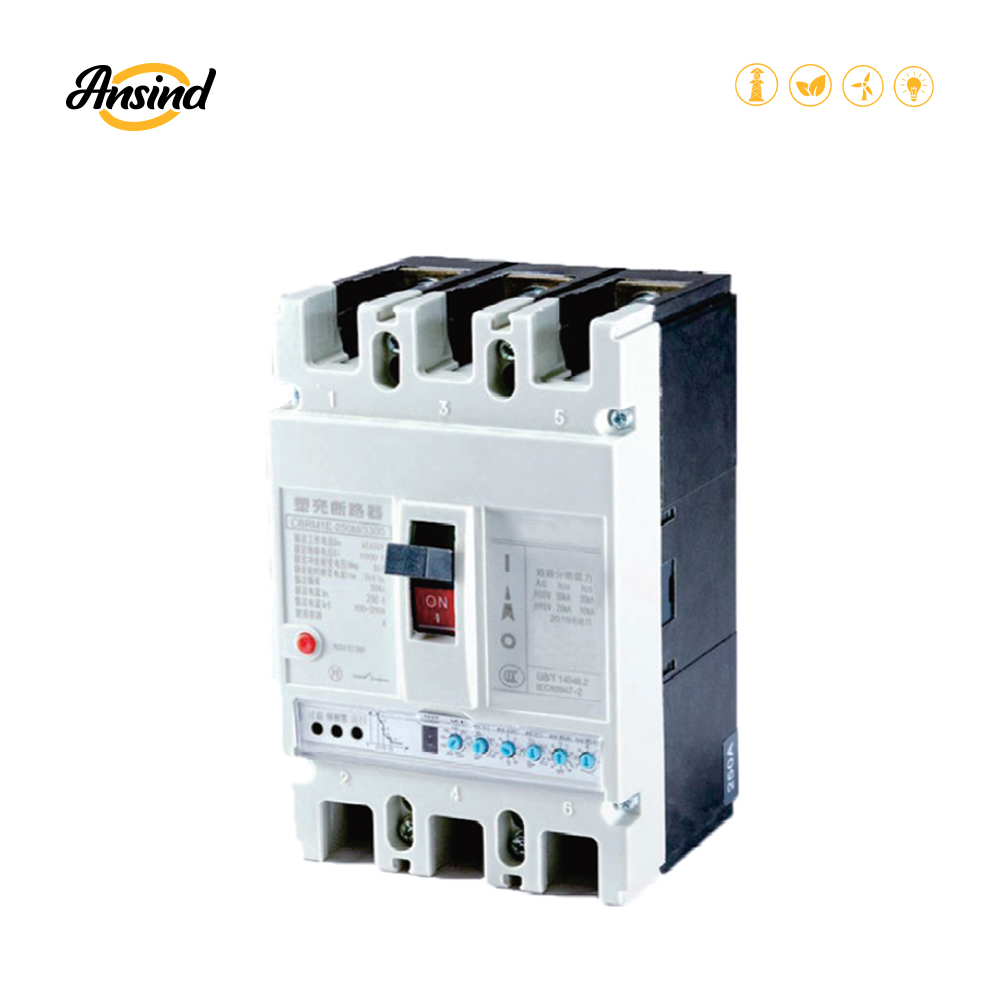

- AXDM1E 电子式智能塑壳断路器：32 位 ARM 芯片 + 液晶中文显示，三段式可调电子脱扣，四遥通讯、过欠压 / 缺相 / 消防联动全套智能保护。
二、型号命名规则
通用型号格式：AXDM1□-Inm – 分断等级 – 操作 / 极数 – 脱扣附件 – 用途 – N 极型式 – 额定电流
表格
| 分段代号 | 通用含义 | 分系列差异说明 |
|---|---|---|
| AXD | 安信德电气品牌 | 全系统一 |
| M | 塑壳断路器 | 全系统一 |
| 1 | 产品设计序号 | 全系统一 |
| 后缀 L | 漏电保护模块 | 仅 AXDM1L 带 L；AXDM1/AXDM1E 无 L |
| 后缀 E | 电子式智能脱扣 | 仅 AXDM1E 带 E；AXDM1/AXDM1L 无 E |
| Inm | 壳架额定电流 (A) | 可选 63、125、250、400、630、800、1250（1250 仅 AXDM1E） |
| 分断等级
L/M/H/Y/G |
L = 标准分断
M = 较高分断 H = 高分断 Y/G = 液晶电子式高分断 |
AXDM1：L/M/H
AXDM1L：L/M/H AXDM1E 旋钮型 L/M/H；液晶 Y/G |
| P/Z | 操作方式：P 电动、Z 手操转动手柄 | 全系通用 |
| 2/3/4 | 极数 2/3/4 极 | AXDM1E 1250 壳架仅 3 极 |
| 300/3XX | 脱扣 + 附件代号 | AXDM1：3 = 热磁复式；AXDM1E 电子式三段保护；AXDM1L 分电磁 / 热磁脱扣 |
| 2/Th | 用途：无代号 = 配电；2 = 电机保护；Th = 三防工况 | 全系通用 |
| A/B/C/D | 四极 N 极脱扣型式 | A：N 极无脱扣、常通；B：N 极无脱扣、同步分合；C：N 极带脱扣、同步分合；D：N 极带脱扣、常通 |
| In(A) | 额定电流 | 各壳架对应不同电流规格 |
| 附加模块 | 漏电类型 / 通讯 / 联动 | AXDM1L 增加漏电型式；AXDM1E 自带通讯、消防联动 |
| 安装方式 | 板前 / 板后 / 插入式 / 定制 | 全系可选，可加装断路器机械联锁 |
三、三大子系列核心特点对比
表格
| 项目 | AXDM1（普通热磁型） | AXDM1L（漏电保护型） | AXDM1E（电子式智能型） |
|---|---|---|---|
| 核心脱扣结构 | 热动 – 电磁复式脱扣 | 热磁脱扣 + 三相取样漏电模块 | 32 位 ARM 电子式三段可调脱扣（长延时 / 短延时 / 瞬时） |
| 标配保护 | 过载、短路、欠压 | 过载、短路、欠压、漏电接地 | 过载、短路、欠压、过压、缺相、漏电（选配）、消防联动 |
| 人机交互 | 无显示，仅状态手柄 | 无显示，试验按钮 | 中文液晶显示屏，实时电流 / 电压 / 故障查询 |
| 通讯功能 | 无 | 无 | 内置通讯，支持四遥（遥信 / 遥测 / 遥控 / 遥调） |
| 故障记录 | 无 | 漏电报警信号输出 | 存储故障类型、故障参数，可上传后台 |
| 电流整定 | 出厂固定，不可现场调节 | 漏电电流多档可选，过载短路固定 | 全段保护电流、延时时间现场可调 |
| 适用场景 | 普通厂房、民用常规配电 | 插座回路、机房、易接地火灾风险场所 | 智能配电房、数据中心、工业精密负荷、需远程监控回路 |
| 独有优势 | 结构简单、成本低、体积紧凑 | 三相取电漏电保护，缺相不失效；漏电报警不跳闸可选 | 智能监控、全电气故障防护、消防联动、故障溯源 |
四、统一使用环境条件（全系通用）
- 环境温度：-5℃~+40℃，24h 平均温度≤35℃；
- 海拔高度：≤2000m，超海拔需定制；
- 相对湿度：≤95%（无凝露）；40℃高温时 AXDM1/AXDM1L 湿度≤50%；
- 安装类别：Ⅲ 类，污染等级 3 级；
- 磁场限制：外磁场强度不超过地磁场 5 倍；
- 安装要求：通风良好，无腐蚀、易燃易爆、导电粉尘，无雨雪直淋；可水平 / 垂直安装。
五、关键技术参数汇总表
5.1 壳架规格覆盖范围
表格
| 壳架 Inm (A) | AXDM1 普通型额定电流 In | AXDM1L 漏电型额定电流 In | AXDM1E 电子式额定电流 In |
|---|---|---|---|
| 63 | 10/16/20/25/32/40/50/63 | 无 | 无 |
| 125 | 16~125A | 16~125A | 32/63/125A |
| 250 | 100~250A | 100~250A | 250A |
| 400 | 225~400A | 225~400A | 400A |
| 630 | 400~630A | 400~630A | 630A |
| 800 | 630/700/800A | 400~800A | 800A |
| 1250 | 无 | 无 | 1250A（仅 3 极） |
5.2 分断能力、耐压通用参数
表格
| 参数项 | AXDM1 普通型 | AXDM1L 漏电型 | AXDM1E 电子式 |
|---|---|---|---|
| 额定工作电压 Ue | AC400V，250/690V 可选 | AC230/400V | AC400V |
| 额定绝缘电压 Ui | 63 壳架 800V；其余 1000V | 800V | 1000V |
| 冲击耐受电压 Uimp | 8000/12000V | 8000V | 8000V |
| 飞弧距离 | ≤50mm (125 及以下)；≤100mm (400 及以上) | ≤50/100mm | ≤50/100mm |
| 极限短路分断 Icu (AC400V) | L:25/35kA；M:50/65kA；H:100kA | L:25/35；M:50/65；H:80/100 | L:35/65；M/Y:50/85；H/G:85/100 |
| 运行短路分断 Ics | ≈0.7Icu | ≈0.7Icu | ≈0.7Icu |
| 额定短时耐受 Icw | 无 | 无 | 5~15kA/1s（随壳架增大提升） |
| 操作总寿命次数 | 10000~30000 次（壳架越大寿命越低） | 同 AXDM1 | 同 AXDM1 |
5.3 漏电专项参数（仅 AXDM1L）
- 剩余动作电流 I△n：非延时 30/100/300/500mA；延时 100/300/500/1000mA；
- 剩余不动作电流 = 1/2 I△n；
- 最大分断时间：非延时≤0.04~0.3s；延时 0.4/1s，支持定制；
- 漏电模式：Ⅰ 型（漏电即跳闸 + 报警）、Ⅱ 型（仅报警不跳闸）。
5.4 智能电子专项参数（仅 AXDM1E）
- 三段保护可调：长延时反时限、短延时定时限 / 反时限、瞬时短路；
- 附加保护：过压 250~300V 可调、欠压 145~200V 可调、缺相保护；
- 消防联动：外部信号输入，≤40ms 快速分闸；
- 瞬时脱扣 Ir3：4~14Ir1 多档位可调，出厂 10Ir1。
六、保护特性区分说明
- AXDM1（热磁）
- 配电用：1.05In 长期不动作，1.3In≤1h 脱扣；短路瞬时 5In/10In；
- 电机保护：1.2In 过载延时，7.2In 短路瞬时，适配电机启动冲击电流。
- AXDM1L（漏电热磁）
继承 AXDM1 全部过载短路特性，叠加三相漏电接地故障保护，预防漏电火灾、人身触电。
- AXDM1E（电子式三段）
长延时反时限、短延时分级定时限、瞬时短路三段独立整定；配电 / 电机两套脱扣曲线，动作时间精度 ±20%，可返回时间≥动作时间 70%。
七、订货统一须知
订货需完整提供以下信息，超出标准参数工况可协商定制：
- 产品系列：AXDM1/AXDM1L/AXDM1E；
- 壳架电流 Inm、额定电流 In；
- 分断等级 L/M/H/Y/G；
- 极数（2/3/4 极）、四极 N 极型式 A/B/C/D；
- 操作方式：P 电动 / Z 手柄；
- 用途：配电 / 电机保护 (2)/ 三防 (Th)；
- 附件：分励 / 欠压脱扣（注明控制电压）、机械联锁；
- 安装方式：板前 / 板后 / 插入式；
- AXDM1L 额外注明：漏电类型（延时 / 非延时 / 报警型）、剩余动作电流；
- AXDM1E 额外注明：液晶 / 旋钮、是否需要通讯、消防联动功能。
订货示例
- 普通型：AXDM1-250M/3300 2 250A 10 台 ——250 壳架、M 高分断、3 极热磁脱扣、电机保护、250A；
- 漏电型：AXDM1L-125L/4300 63A 延时 100mA 5 台 ——125 壳架、标准分断、4 极、延时漏电 100mA；
- 电子式智能：AXDM1E-400G/3P300 400A 8 台 ——400 壳架液晶高分断 G、3 极电动操作、电子式三段保护。
八、使用维护通用要点
- 断路器出厂保护参数已整定，用户禁止私自拆解调节内部脱扣结构；
- 脱扣跳闸后，手柄处于中间脱扣位，需手动向后复位再合闸；
- AXDM1L 每月按漏电试验按钮校验漏电功能；
- AXDM1E 可定期液晶查看负载电流、电压、历史故障记录；
- 多台并列安装保证柜体通风，大壳架 400/630/800/1250A 需预留散热空间。
