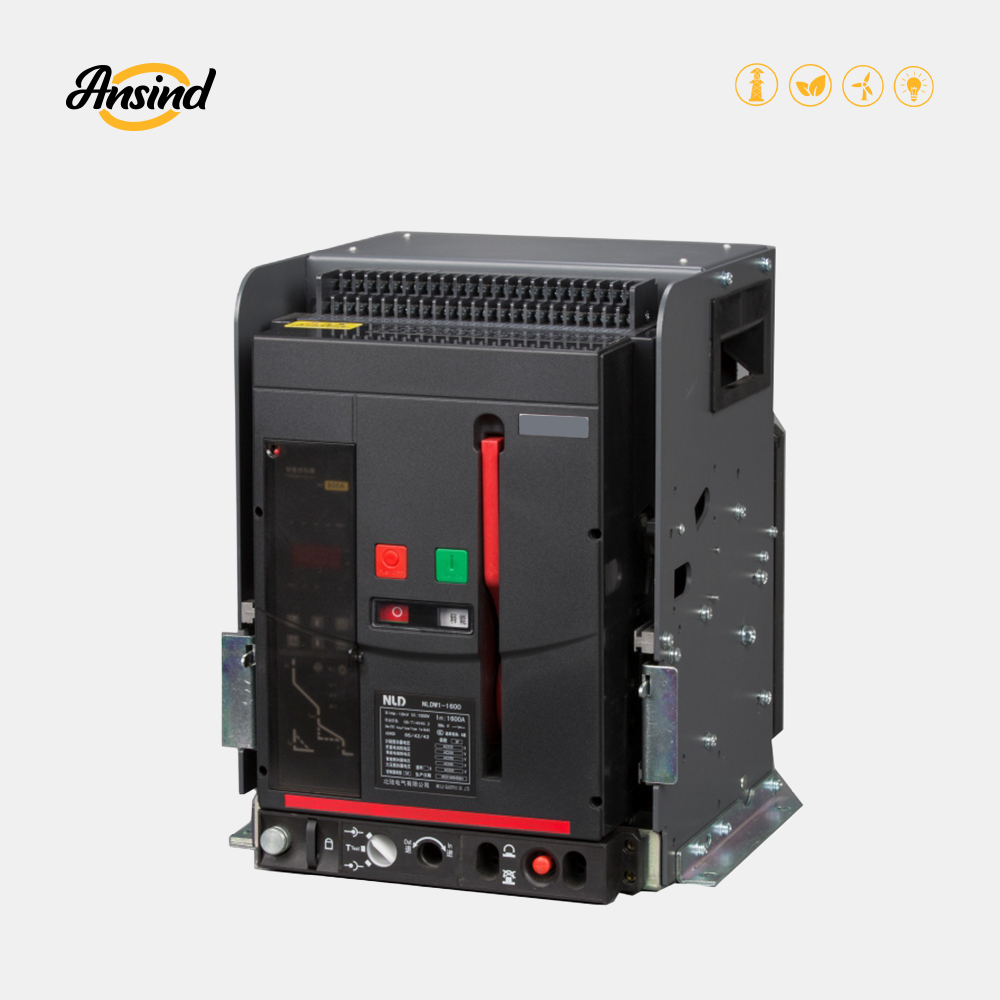

AXDW1-1600 系列
AXDW1-1600 系列万能式断路器（以下简称断路器），适用于交流 50Hz，额定电压至 AC400V/690V 及以下，额定电流 200A~1600A 的配电网络中，主要用来分配电能，保护线路和电源设备，使其免受过载、欠电压、短路、单相接地等故障的危害。在正常条件下也可作为线路的不频繁转换之用。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行 “四遥”，以满足控制中心和自动化系统的要求。
该断路器具有隔离功能，表示为：\frown$$\vdash
符合标准：GB/T14048.2、IEC60947-2。

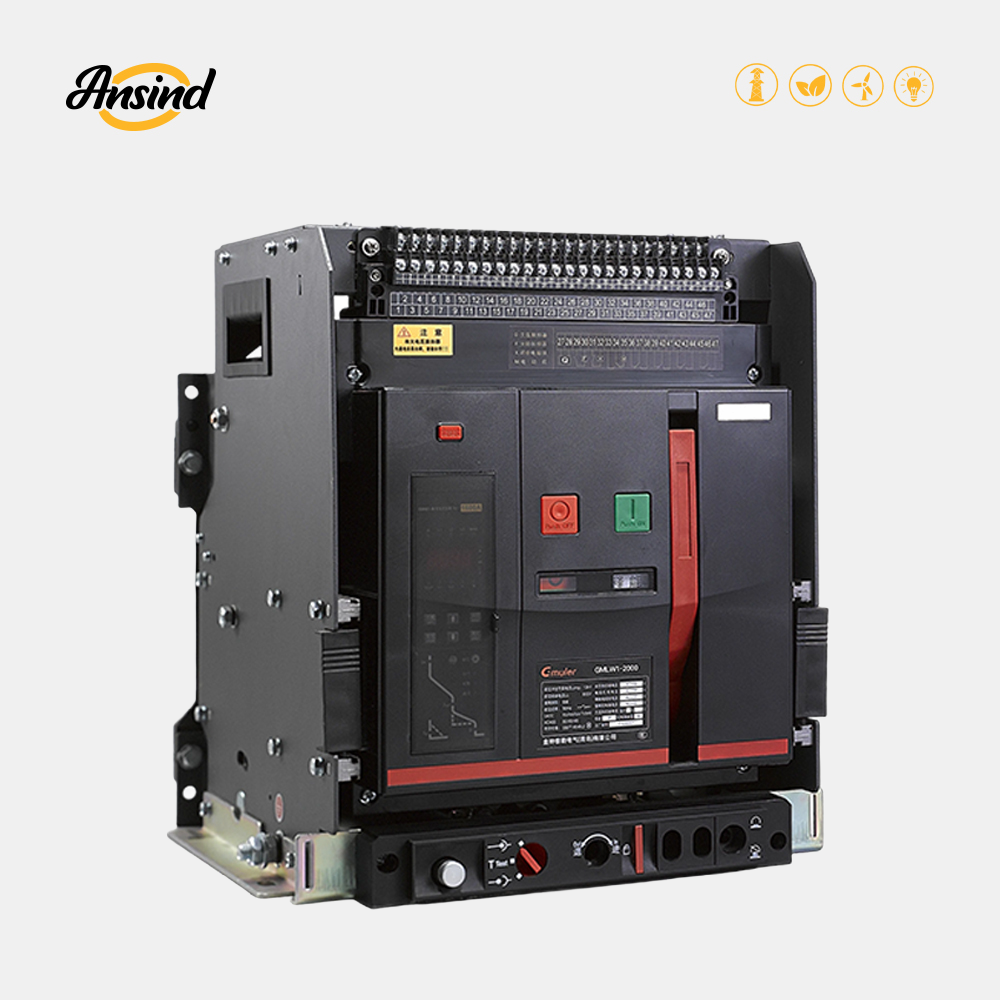

AXDW1-2000~6300 系列
AXDW1-2000~6300 系列智能型万能式断路器（以下简称断路器），适用于交流 50Hz，额定电压至 AC400V/690V 及以下，额定电流 400A~6300A 的配电网络中，主要用来分配电能，保护线路和电源设备，使其免受过载、欠电压、短路、单相接地等故障的危害。在正常条件下也可作为线路的不频繁转换之用。断路器具有智能化保护功能，选择性保护精确，能提高供电可靠性，避免不必要的停电。同时带有开放式通讯接口，可进行 “四遥”，以满足控制中心和自动化系统的要求。
该断路器具有隔离功能，表示为：\frown$$\vdash
符合标准：GB/T14048.2、IEC60947-2。
型号含义及分类
型号及含义
AXDW1-1600/\square
- 企业代号
- 万能式断路器
- 设计序号
- 壳架等级额定电流 Inm (A)
- 极数 (四级标以 4，三级时不标)
AXDW1-\square/\square
- 企业代号
- 万能式断路器
- 设计序号
- 壳架等级额定电流 Inm (A)
- 极数 (四级标以 4，三级时不标)
分类
- 按安装方式分
- 固定式
- 抽屉式
- 按极数分：三级、四级
- 按操作方式分
- 电动操作
- 手动操作 (检修、维护用)
- 脱扣器种类：智能控制器、欠电压瞬时 (或延时) 脱扣器、分励脱扣器。
- 智能控制器性能：
- 智能控制器分为：M 型、3M 型、H 型、2H 型、3H 型；
- 具有过载长延时反时限，短延时反时限、定时限，瞬时功能，可由用户自行设定组成所需要的保护特性；
- 单相接地保护功能；
- 显示功能：额定电流显示、动作电流显示、各相电压显示 (电压显示应在订货时提出)；
- 报警功能：过载报警；
- 自检功能：过热自检、微机自诊断；
- 试验功能：试验智能控制器的动作特性。
正常工作条件和安装条件
AXDW1-1600 系列
- 环境温度
周围空气温度为 – 5℃~+40℃，且其 24h 内的平均温度值不超过 + 35℃，当环境温度超过 + 40℃时、须参照 P8 表 1-1 降容使用，允许最高温度 + 65℃)。低温环境应在订货时申明定制。
- 海拔高度
安装地点的海拔高度不超过 2000m，(超过 2000 米须降容使用，降容要求参照 P8 表 1-2)。
- 湿度
空气相对湿度：最高温度为 40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时湿度可达到 90%，对由于温度变化而产生的凝露应采取特殊的措施。
- 污染等级为 3 级。
- 选择性类别：B 类
- 安装类别
断路器安装类别 IV，当主回路的额定工作电压≤AC400V 时，辅助电路安装类别除了欠压脱扣器线圈和智能型控制器用的变压器或电源模块一次侧线圈与断路器相同外，当主回路的额定工作电压＞AC400V 且≤AC690V 时，辅助电路需要用变压器与主回路隔离，隔离变压器的容量≥2kVA、并且控制回路的最高工作电压为 AC400V，辅助电路安装类别为 Ⅲ。
- 安装条件：断路器应按本说明书要求安装，其垂直倾斜度应不大于 5°。
- 运输和储存条件：-25℃~+55℃之间，短时间内（24h）可达 + 70℃。
AXDW1-2000~6300 系列
- 环境温度
周围空气温度为 – 5℃~+40℃，且其 24h 内的平均温度值不超过 + 35℃，当环境温度超过 + 40℃时、须参照表 1-1 降容使用，允许最高温度 + 65℃)。低温环境应在订货时申明定制。
- 海拔高度
安装地点的海拔高度不超过 2000m，(超过 2000 米须降容使用，降容要求参照表 1-2)。
- 湿度
空气相对湿度：最高温度为 40℃时，空气的相对湿度不超过 50%，在较低的温度下可以允许有较高的相对湿度，例如 20℃时湿度可达到 90%，对由于温度变化而产生的凝露应采取特殊的措施。
- 污染等级为 3 级。
- 选择性类别：B 类
- 安装类别
断路器安装类别 IV，当主回路的额定工作电压≤AC400V 时，电源模块一次侧辅助电路安装类别除了欠压脱扣器线圈和智能型控制器用的变压器或线圈与断路器相同外，当主回路的额定工作电压＞AC400V 且≤AC690V 时，离变压器的辅助电路需要用变压器与主回路隔离，隔容量≥2kVA、并且控制回路的最高工作电压为 AC400V，辅助电路安装类别为 Ⅲ。
- 安装条件：断路器应按本说明书要求安装，其垂直倾斜度应不大于 5°。
- 运输和储存条件：-25℃~+55℃之间，短时间内（24h）可达 + 70℃。
表 1-1 在不同温度下的降容
| 环境温度 | 允许的持续工作电流 |
| +40℃ | 1In |
| +45℃ | 0.95In |
| +50℃ | 0.9In |
| +55℃ | 0.85In |
| +60℃ | 0.8In |
| +65℃ | 0.78In |
表 1-2 在不同海拔下的降容
| 海拔 (m) | 额定工作电流 (A) | 工频耐压 (V) | 绝缘电压 (V) | 额定工作电压 (V) |
| 2000 | 1Ie | 2200 | 1000 | 690 |
| 2500 | 0.93 Ie | 2070 | 900 | 635 |
| 3000 | 0.88 Ie | 1950 | 800 | 580 |
| 3500 | 0.83 Ie | 1850 | 750 | 540 |
| 4000 | 0.78 Ie | 1760 | 700 | 500 |
| 4500 | 0.73 Ie | 1680 | 650 | 450 |
| 5000 | 请与本公司联系 | 1600 | 600 | 400 |
产品参数（AXDW1-1600 系列）
| 壳架等级额定电流 Inm (A) | 1600 |
| 额定工作电流 In (A) | 200/315/400/500/630/800/1000/1250/1600 |
| 极数 | 3P/4P |
| 频率 (Hz) | 50 |
| 额定工作电压 Ue (V) | 400/690 |
| 额定绝缘电压 Ui (V) | 1000 |
| 额定冲击耐受电压 Uimp (kV) | 12 |
| 分断能力级别 | 空 (常规) |
| 额定极限短路分断能力 Icu (kA) – AC400V | 55 |
| 额定极限短路分断能力 Icu (kA) – AC690V | 25 |
| 额定运行短路分断能力 Ics (kA) – AC400V | 42 |
| 额定运行短路分断能力 Ics (kA) – AC690V | 20 |
| 额定短时间耐受电流 Icw/1s (kA) – AC400V | 42 |
| 额定短时间耐受电流 Icw/1s (kA) – AC690V | 20 |
| 使用寿命 – 机械 | 免维护 3000，有维护 10000 |
| 使用寿命 – 电气 | 免维护 1000 |
| 飞弧距离 (mm) | 0 |
| 安装方式 | 固定式 / 抽屉式 |
| 接线方式 | 水平、垂直 |
| 控制器类型 | M、H、2H、3M、3H |
技术数据与性能（AXDW1-2000~6300 系列）
断路器的额定电流见下表（表 1）
| 壳架等级额定电流 Inm (A) | 额定电流 In (A) |
| 2000 | 400、500、630、800、1000、1250、1600、2000 |
| 3200 | 2000、2500、2900、3200 |
| 4000 | 3200、3600、4000 |
| 6300 | 4000、5000、6300 |
断路器的额定短路分断能力及短时耐受电流见下表（表 2）
断路器飞弧距离为 “零”（即断路器外无飞弧）。
| 壳架等级额定电流 Inm (A) | 2000 | 3200 | 4000 | 6300 |
| 额定极限短路分断能力 Icu (kA) O-CO – 400V | 80 | 100 | 100 | 120 |
| 额定极限短路分断能力 Icu (kA) O-CO – 690V | 50 | 80 | 80 | 80 |
| 额定运行短路分断能力 Ics (kA) O-CO-CO – 400V | 65 | 80 | 80 | 100 |
| 额定运行短路分断能力 Ics (kA) O-CO-CO – 690V | 40 | 65 | 65 | 70 |
| 额定短时耐受电流 Icw (kA)/1s O-CO – 400V | 65 | 80 | 80 | 100 |
| 额定短时耐受电流 Icw (kA)/1s O-CO – 690V | 40 | 65 | 65 | 70 |
注：表中分断能力上下进线相同
断路器的最大损耗功率为 360W，断路器在不同环境温度下的额定持续电流变化见下表（表 3）
| 环境温度℃ | AXDW1-2000A | AXDW1-3200A、4000A | AXDW1-6300A |
| 40 | 400A、500A、630A、800A、1000A、1250A、1600A、2000A | 2000A、2500A、3200A、3600A | 4000A、5000A、6300A |
| 45 | 400A、500A、630A、800A、1000A、1250A、1550A、1900A | 2000A、2500A、3000A、3800A | 4000A、5000A、6000A |
| 50 | 400A、500A、630A、800A、1000A、1250A、1560A、1900A | 2000A、2300A、3000A、3600A | 4000A、5000A、5600A |
| 55 | 400A、490A、630A、790A、1000A、1200A、1500A、1800A | 2000A、2200A、2800A、3400A | 4000A、4800A、5400A |
| 60 | 380A、480A、610A、780A、1000A、1150A、1300A、1700A | 2000A、2200A、2800A、3200A | 4000A、4800A、5200A |
安装尺寸和外形尺寸

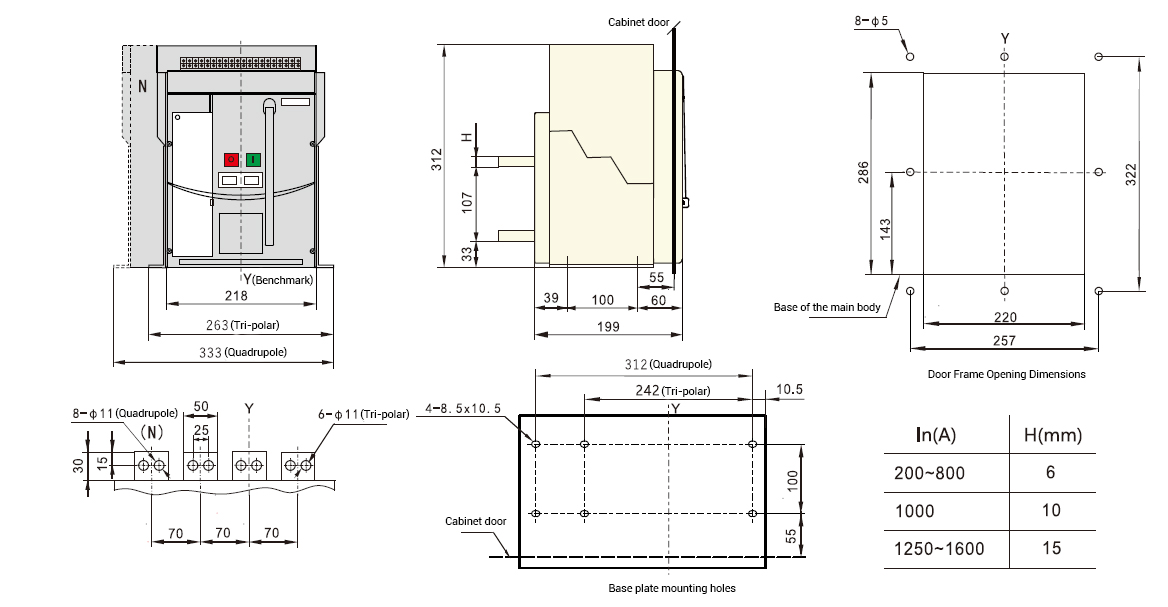

1. 固定式断路器外形及安装尺寸（AXDW1-1600/3、1600/4）
（此处无具体尺寸数据，需结合产品图纸或详细手册）

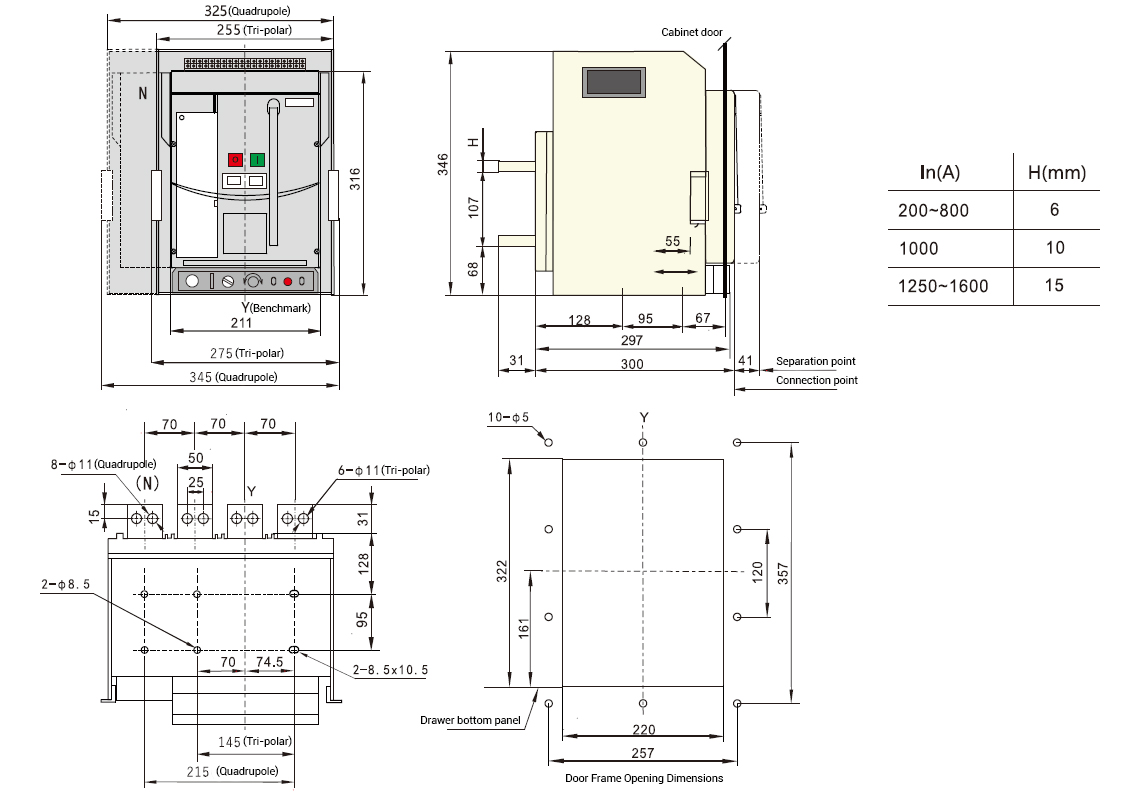

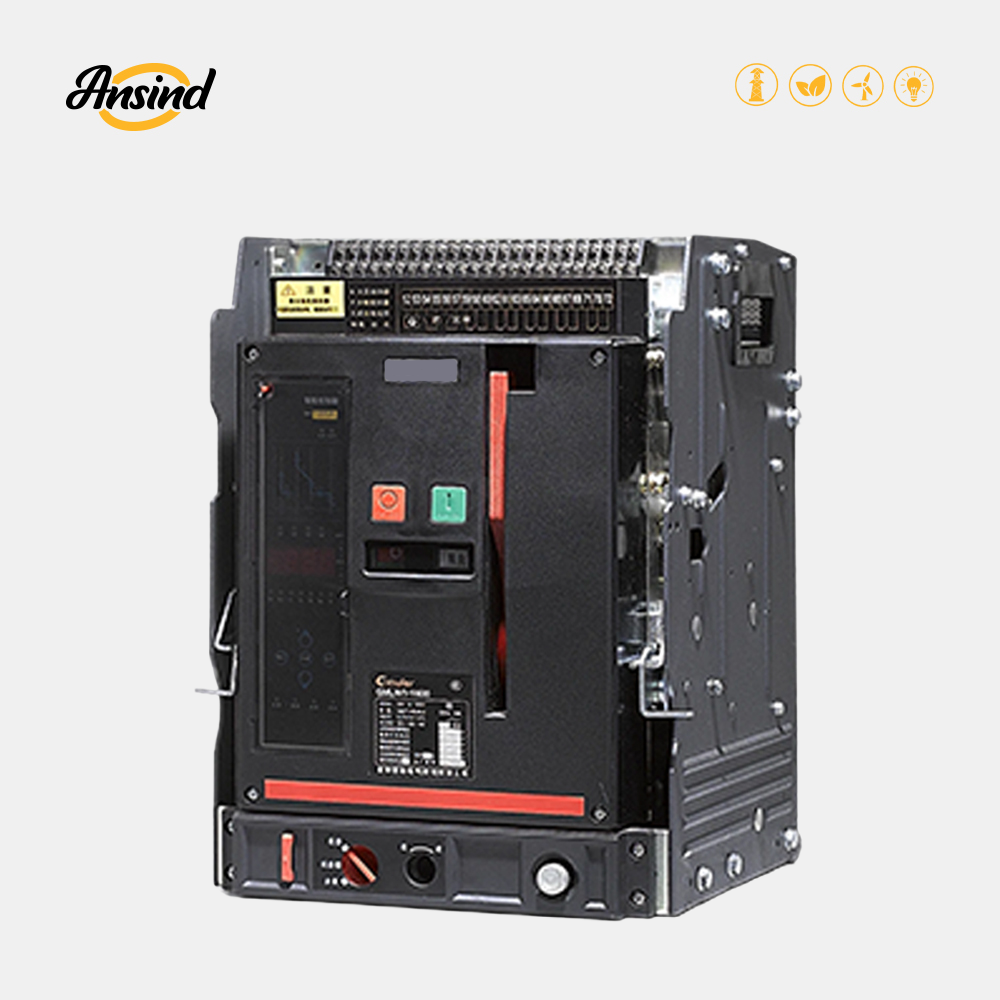

2. 抽屉式断路器外形及安装尺寸（AXDW1-1600/3、1600/4）
（此处无具体尺寸数据，需结合产品图纸或详细手册）
