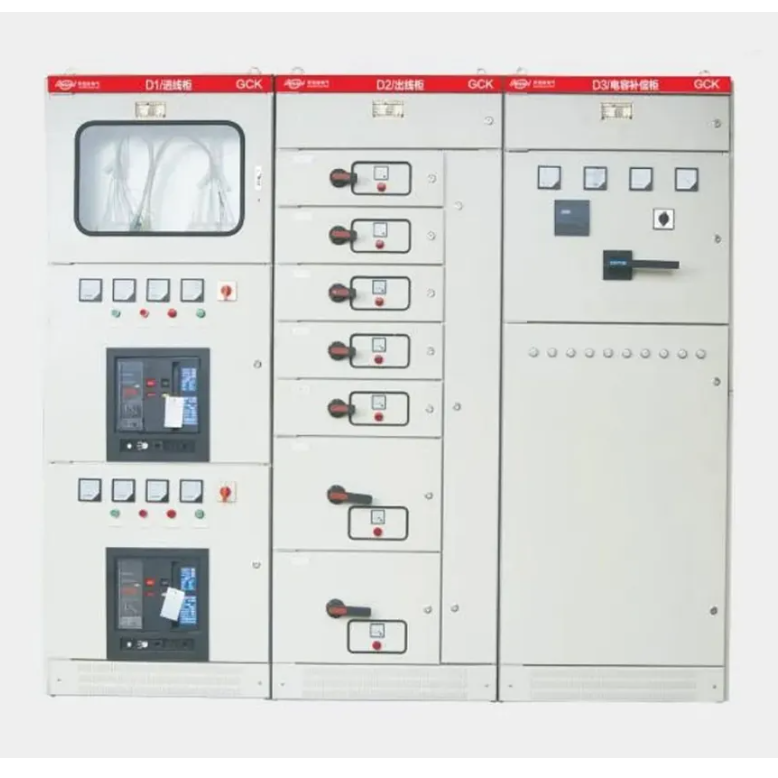

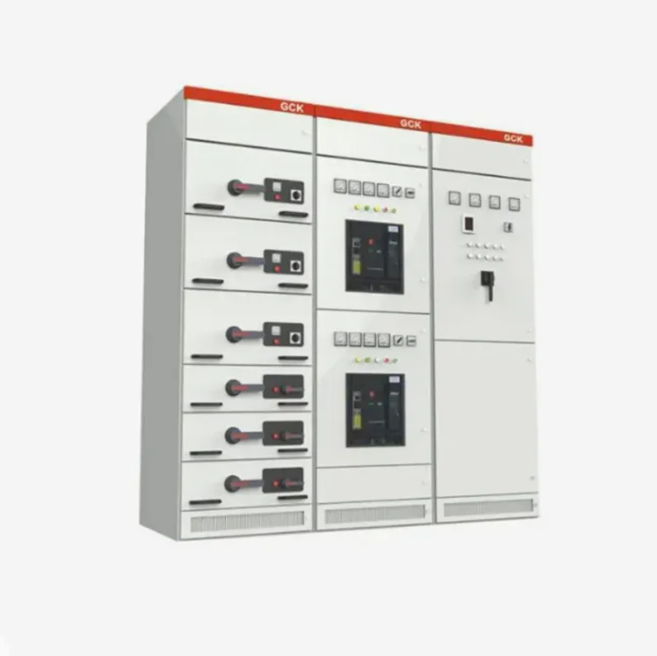

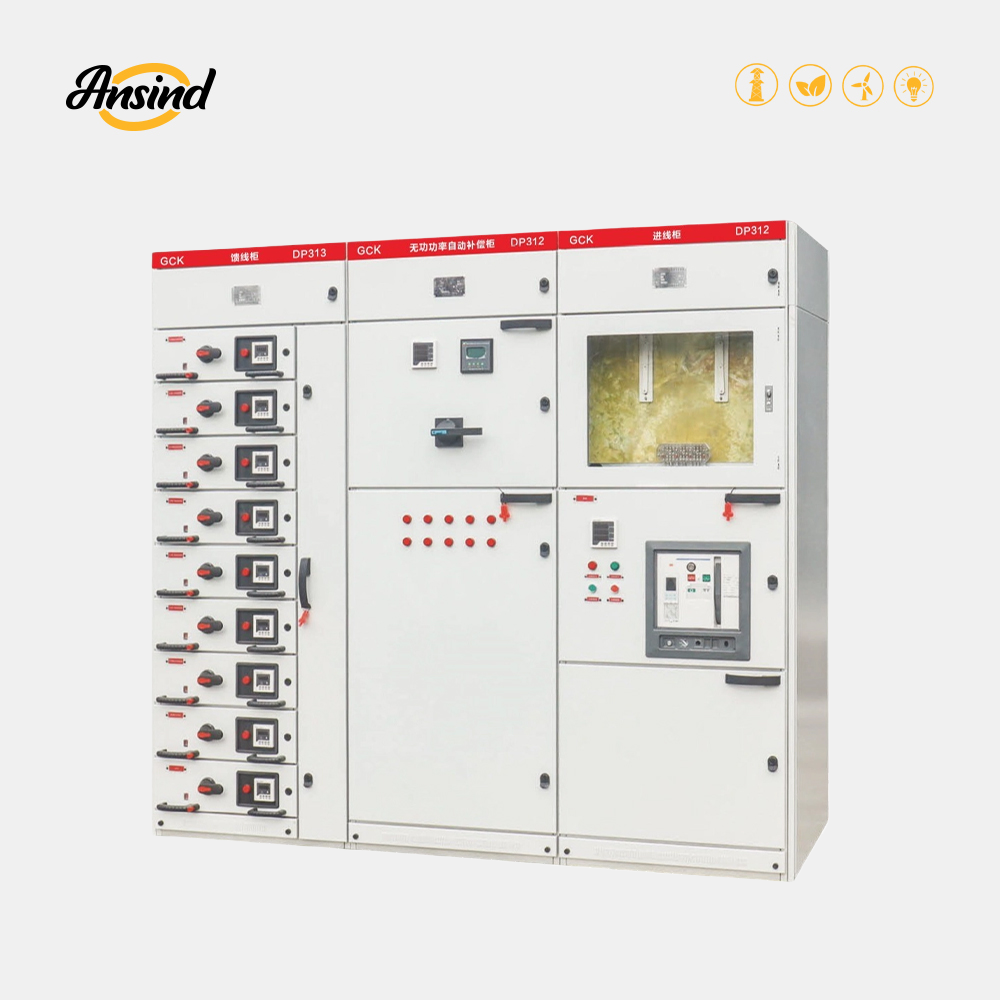

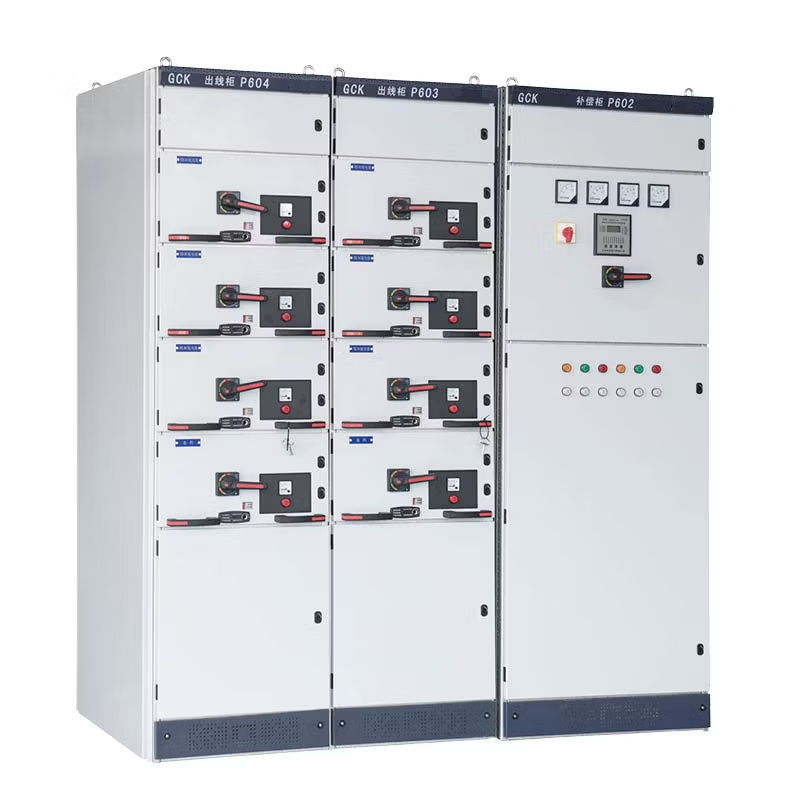

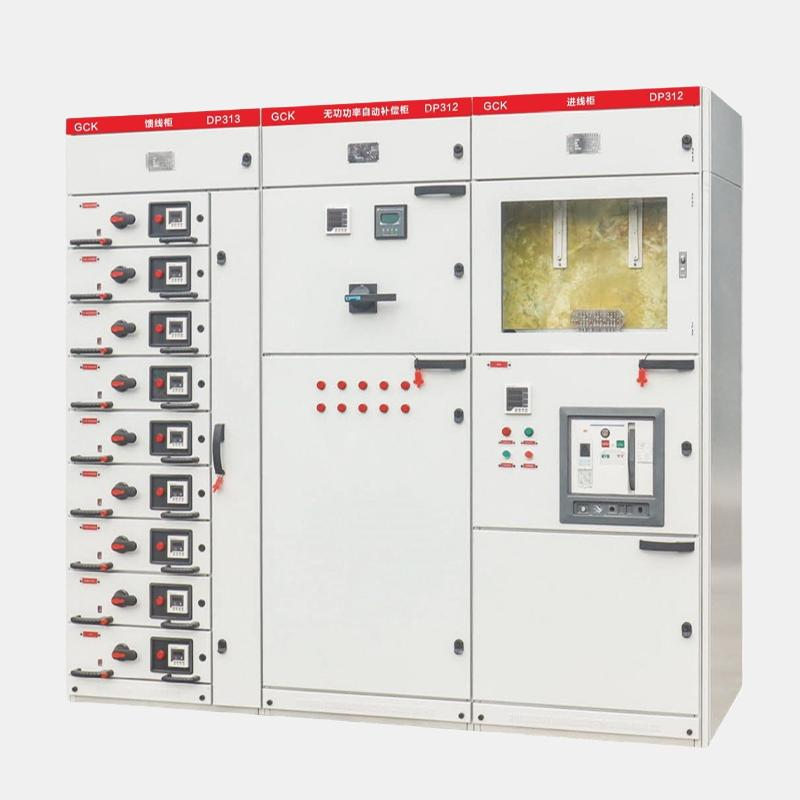

一、产品概述
GCK (功能等同于或优于 GCL) 低压抽出式成套开关设备 (以下简称 “开关设备”) 适用于额定工作电压 380V，交流三相网线、三相五线系统，作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。
本产品符合：GB7251《压成套开关设备和控制设备》JB/T9661《压抽出式开关设备》、IEC 439 低压成套开关设备和控制设备》标准。
二、正常使用条件
- 海拔高度：2000m 及以下。
- 环境温度：-5℃~+40℃，日平均温度不高于 + 35℃。
- 相对湿度：在温度为 + 40℃时不超过 50%, 在温度较低时允许有较高的相对湿度，有可能偶然产生凝露；例如 + 20℃时为 90%。
- 没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
- 与垂直面倾斜不超过 5°。
- 适用于以下温度的运输和储存过程，-25℃~+55℃，在短时间内 (不超过 24h) 不超过 + 70℃。
- 如上述使用条件不能满足时，应由用户在订货时向本公司提出，协商解决。
三、产品型号及含义
| 型号组成 | G | C | K | – | □ |
| 含义 | 封闭式柜 | 抽出式 | 控制中心 | 设计序号 |
四、主要技术参数
| 项目 | 参数 |
| 额定绝缘电压 | 660V、1000V； |
| 额定工作电压 | 380V、660V； |
| 辅助电路额定电压 | AC220V、380V、DC110V、220V； |
| 额定频率 | 50Hz~60Hz； |
| 额定电流 | 水平线≤31.5A；垂直母线 630A、800A、1200A |
| 额定短时耐受电流 | 50、80kA/1S，中性母线 30kA/1S； |
| 额定峰值电流 | 105kA/0.1S，50kA/0.1S； |
| 功能单元 (抽屉) 分断能力 | 50kA (有效值)； |
| 外壳防护等级 | IP30、IP40； |
| 母线设置 | 三相四线制、三相五线制； |
| 操作方式 | 就地、远方、自动。 |
