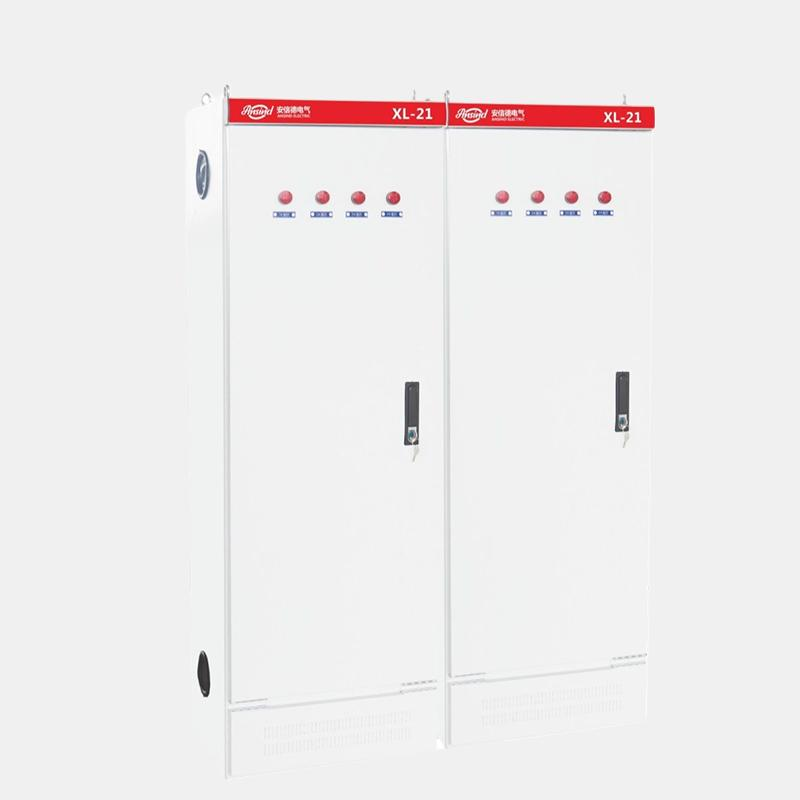

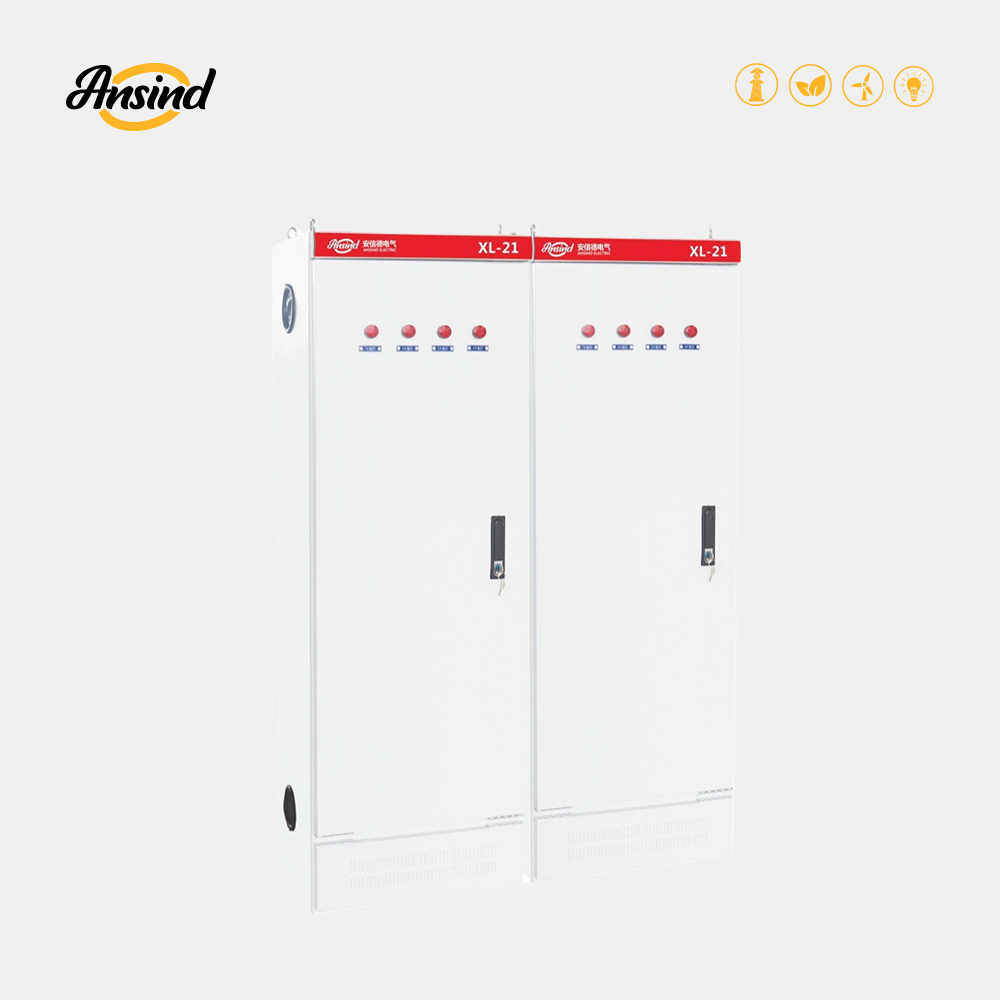

XL (F)-21 型动力配电柜

一、产品概述

XL (F)-21 型动力配电柜适用于发电厂及工矿企业，交流电压 500V 及以下的三相三线、三相四线、三相五线制系统，作动力照明配电之用。

XL (F)-21 型动力配电柜系户内装置，靠墙安装，屏前检修。

二、正常适用条件

• 环境温度：-50℃~+40℃，且 24H 内的平均温度不超过 + 36℃；
• 海拔高度：不超过 2000m；
• 相对湿度：在周围空气湿度为 + 40℃时不超过 50%，在较低湿度下可以有较高的相对湿度（如：+20℃时为 90%），考虑到温度的变化允许产生适度的凝霜；
• 设备安装时与垂直面的倾斜度应不超过 5°，设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

三、产品型号及含义

四、产品结构

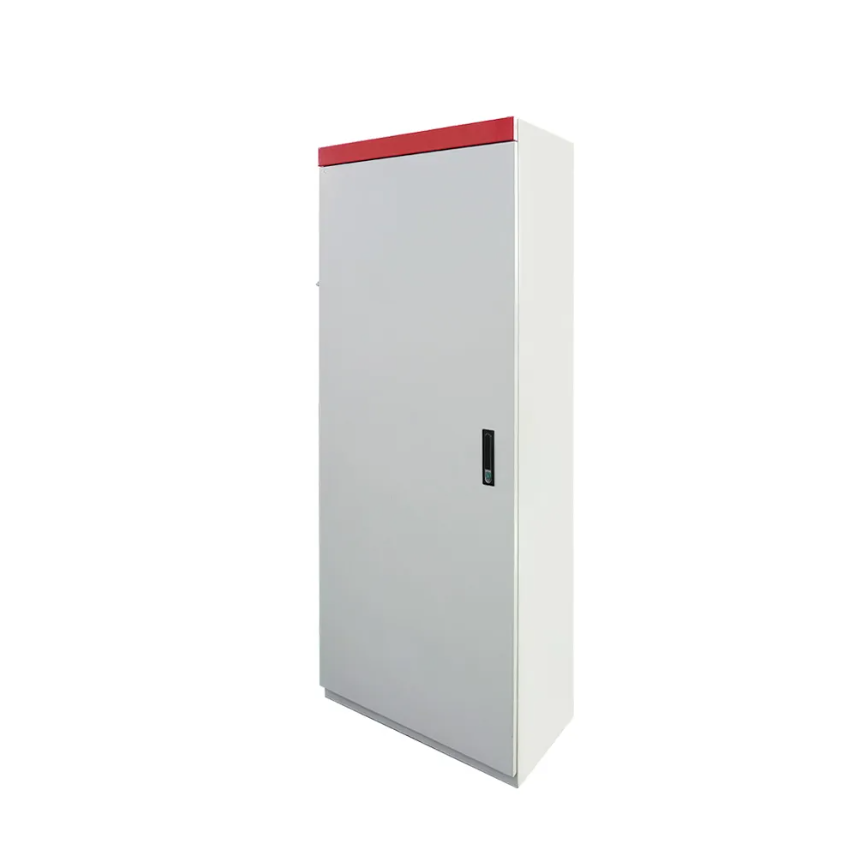

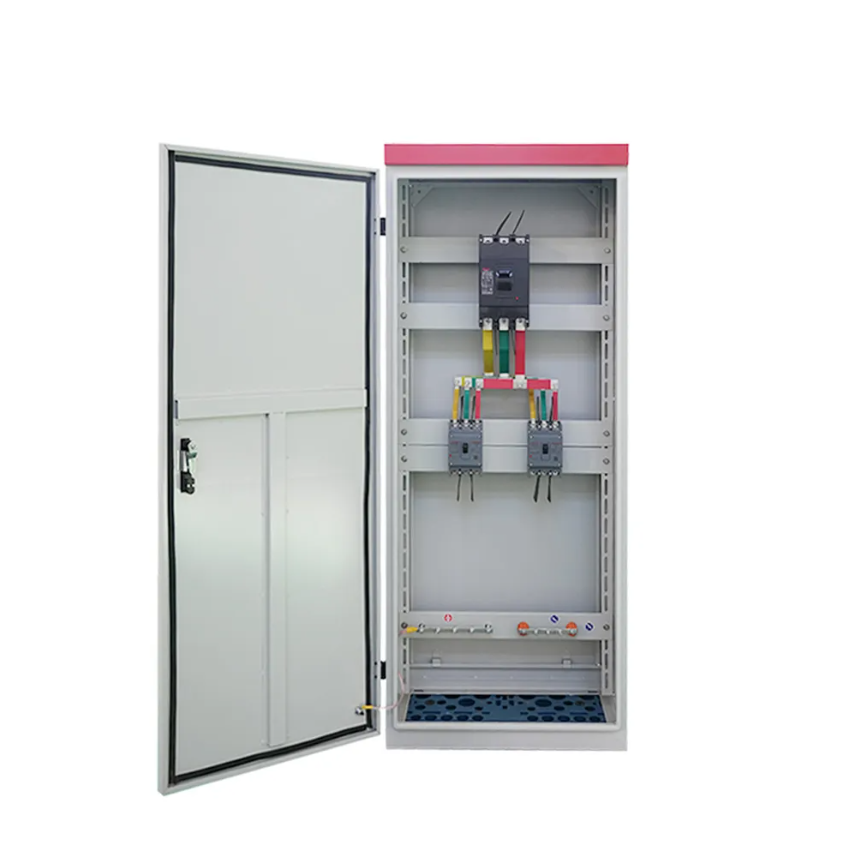

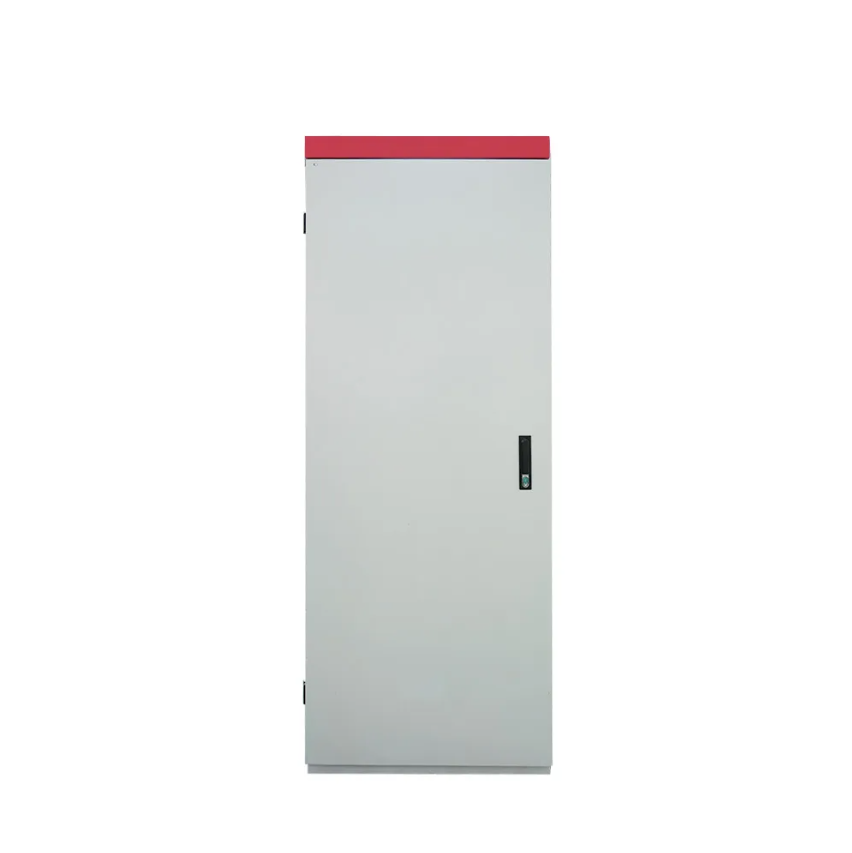

XL (F)-21 型低压动力配电柜系户内靠墙安装，单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，打开箱后，配电箱内部设备全为敞露，便于检修维护。本配电箱装有空气断路器，熔断器作为短路保护外，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确保壳体与地连接可靠。
