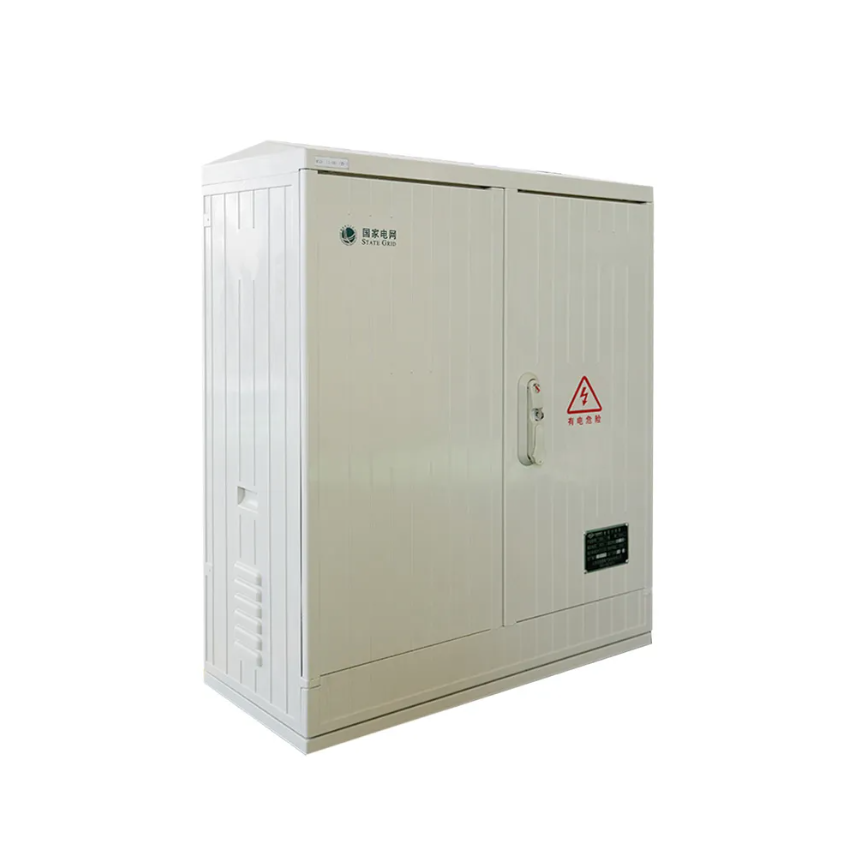

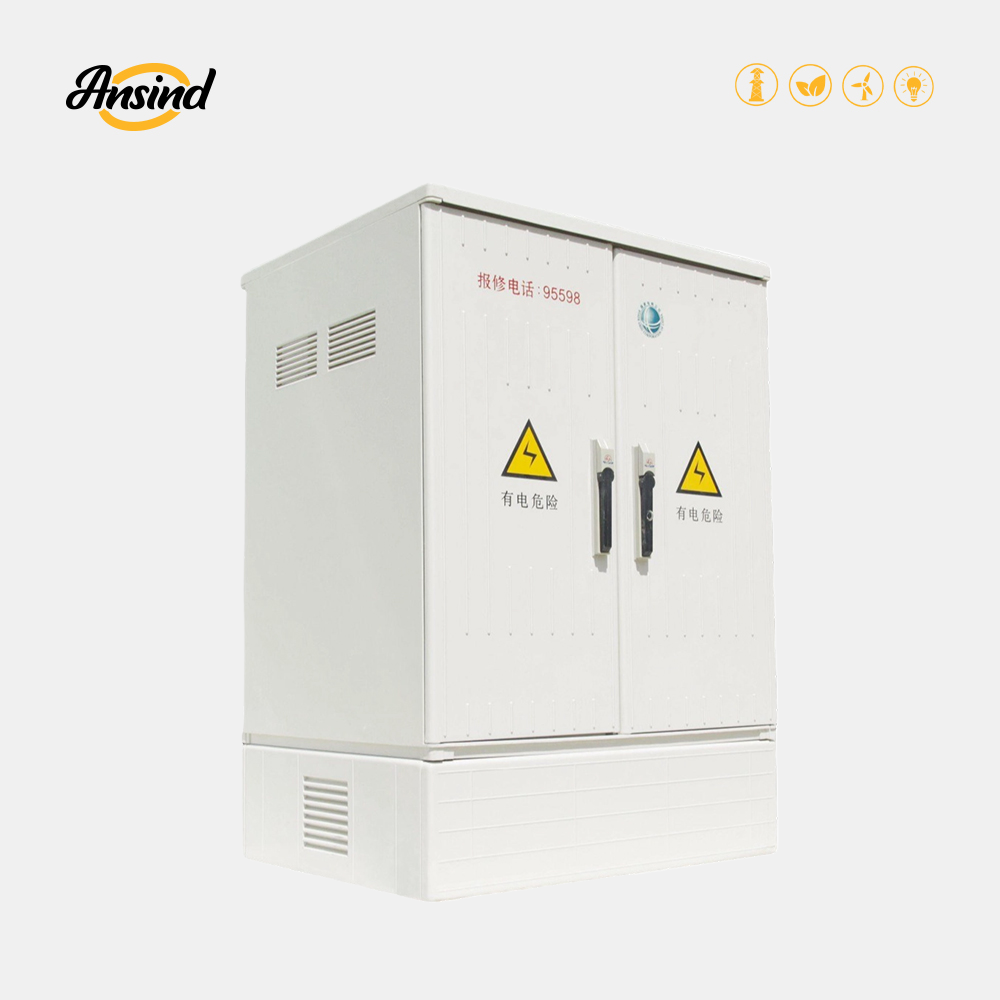

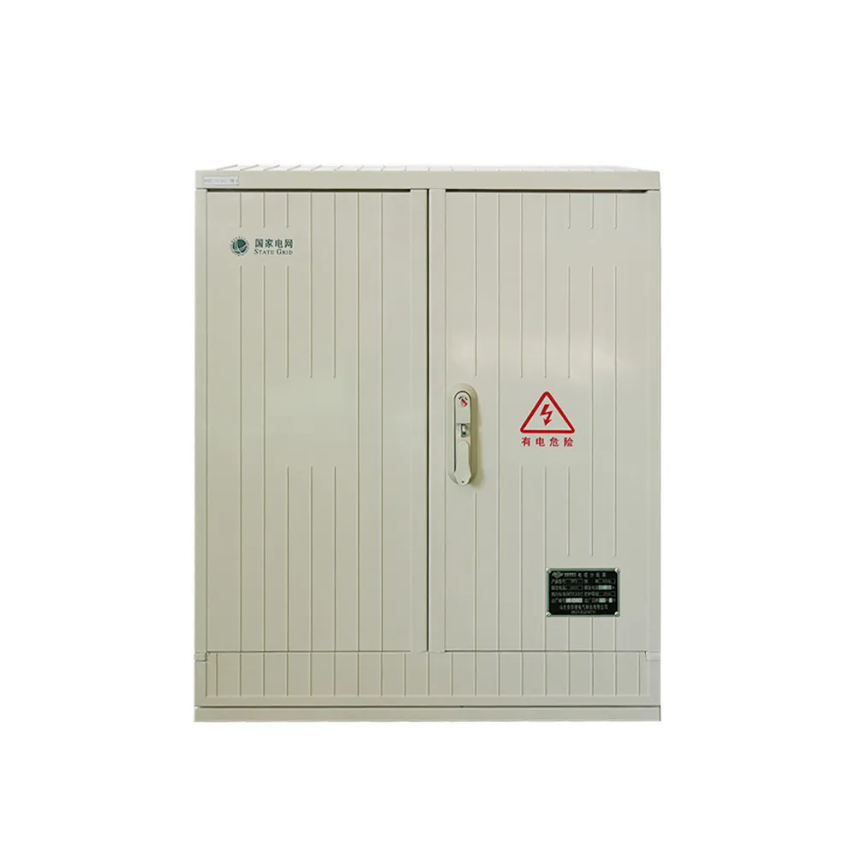

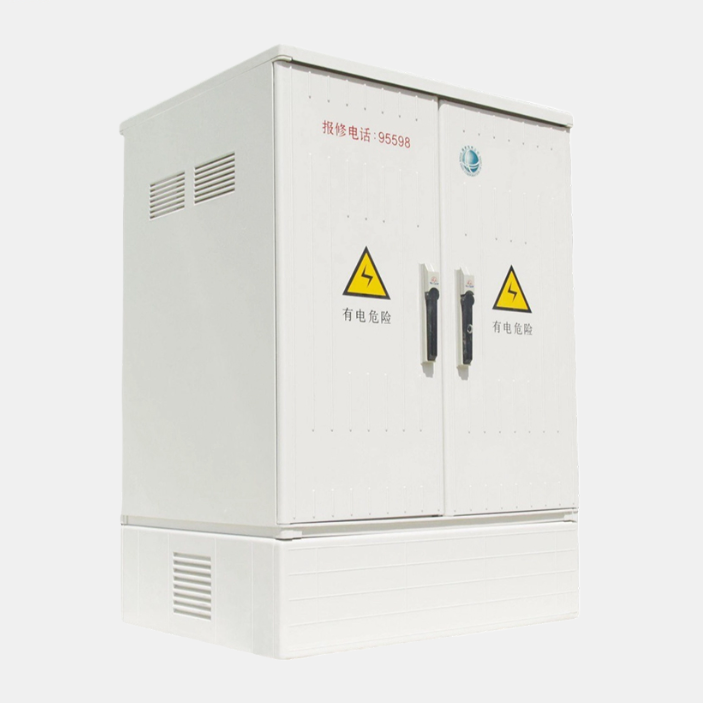

DFX 低压电缆分支箱

一、产品概述

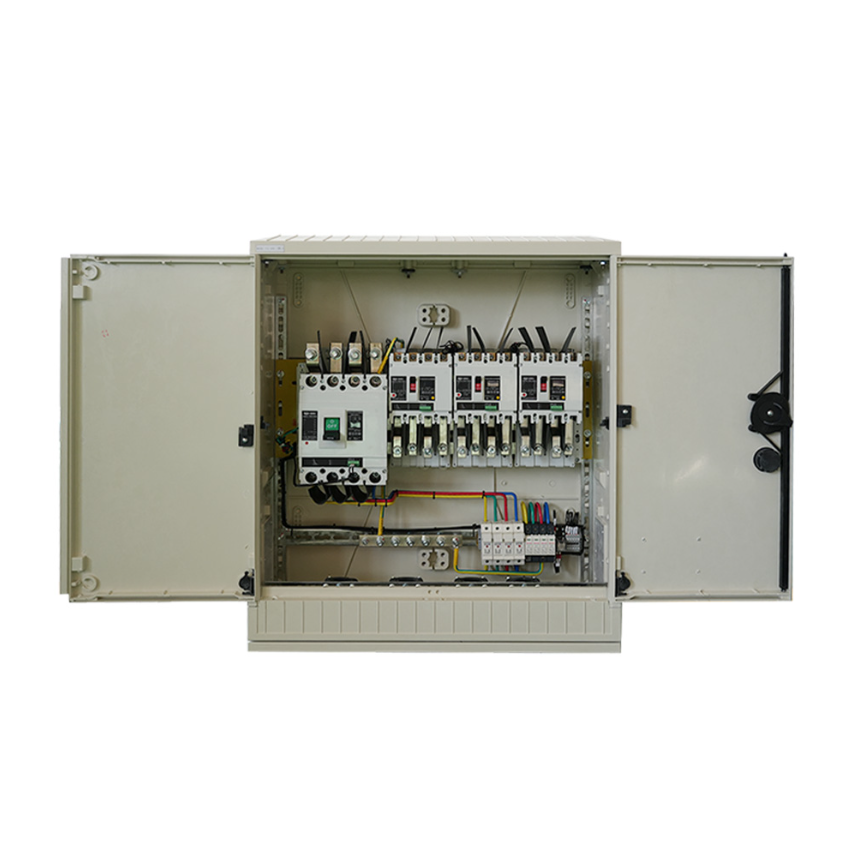

DFX 低压电缆分支箱主要由断路器、母排、绝缘支撑件、壳体组成。外壳采用 SMC (玻璃纤维增强聚酯) 复合绝缘材料热压 (不低于 200T 压力) 成型技术制造，箱体为封闭式结构，已通过 ROHS 环保认证和 KEMA 型式实验认证，门框内装有密封胶条，在门关上后增强防护等级，密封性好。

分支箱按其电气构成分为两大类：一类是不含任何开关设备的，箱体内仅有对电缆端头进行处理和连接的附件，结构比较简单，体积较小，功能较单一，可称为普通分支箱；另一类是箱内不但有普通分支箱的附件，还含有一台或多台开关设备，其结构较为复杂，体积较大，连接器件多，制造技术难度大，造价高，可称为高级分接箱。

二、产品特点

箱体整体结构完全对称，除底板和顶板两个组件，其余各组件均通用，可以组装不同宽度和深度的箱体。其中门板和背板通用，当门板使用时通过更换模具模块实现锁孔位置自动成型，锁孔位置准确，方便锁具安装。

三、技术参数

顶板组件内藏螺钉，其余组件预留螺母卡槽组装时放入相应规格通用螺母即可，侧板和顶板连接使用 4 个螺母，侧板和门槛连接使用 2 个螺钉，底座面板和底座侧板使用 4 个螺钉，组装完成底座与箱体连接使用 4 个螺钉，背板和门板连接使用活动插销轻松装配。

门开合方向：客户组装时可以轻松调整前后左右开门方向。

• 背板和门板除锁孔外完全相同，当作背板使用时与顶页板及门槛用活动插销固定即可，可以轻松实现双向开门。
• 双扇门使用时，其中之一门板边缘安装挡边，使用一把锁具即可实现两扇门闭合。
