产品描述
适用范围标准

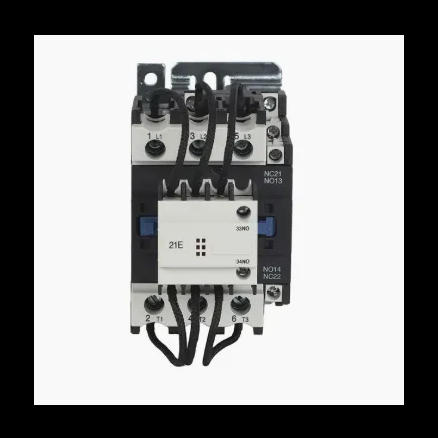

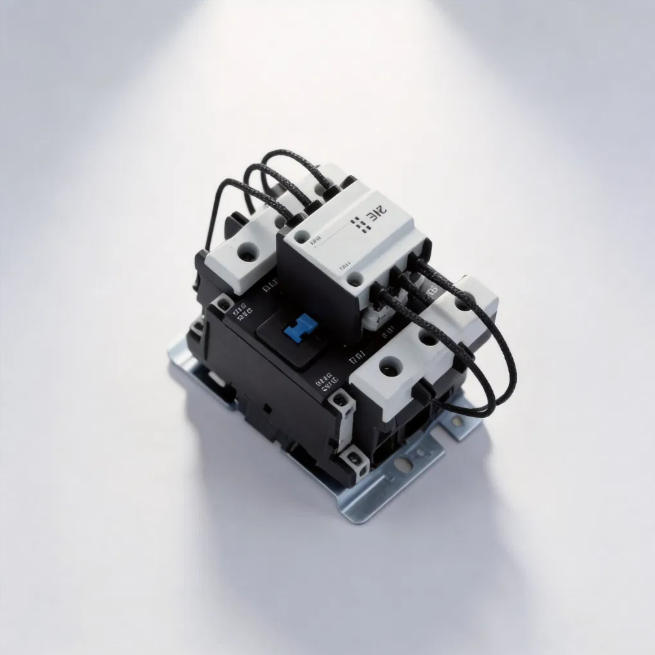

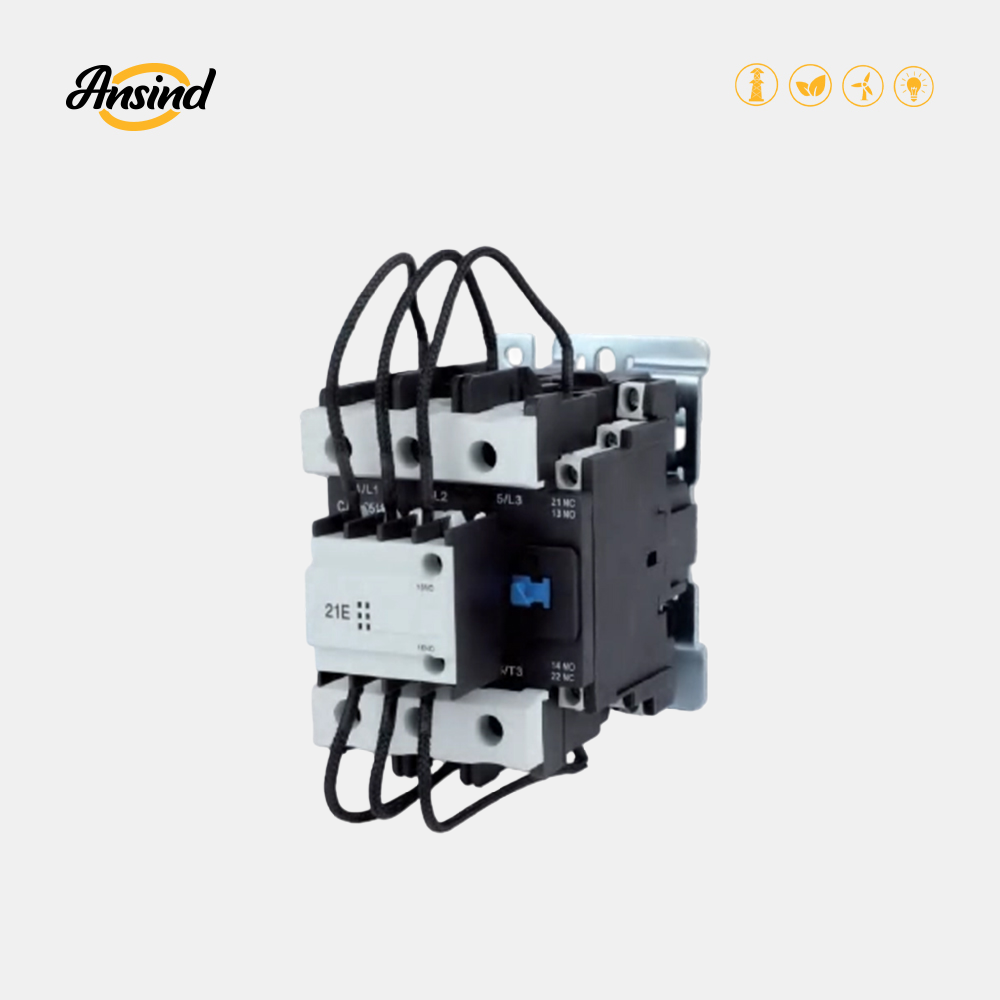

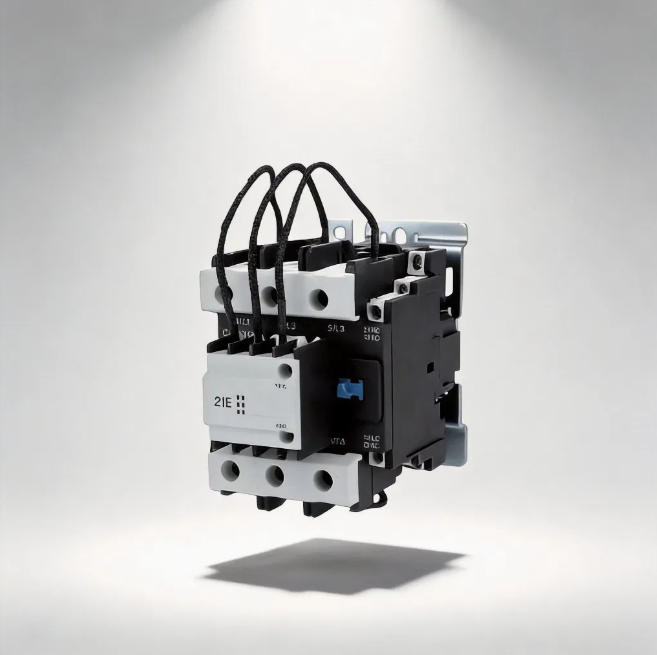

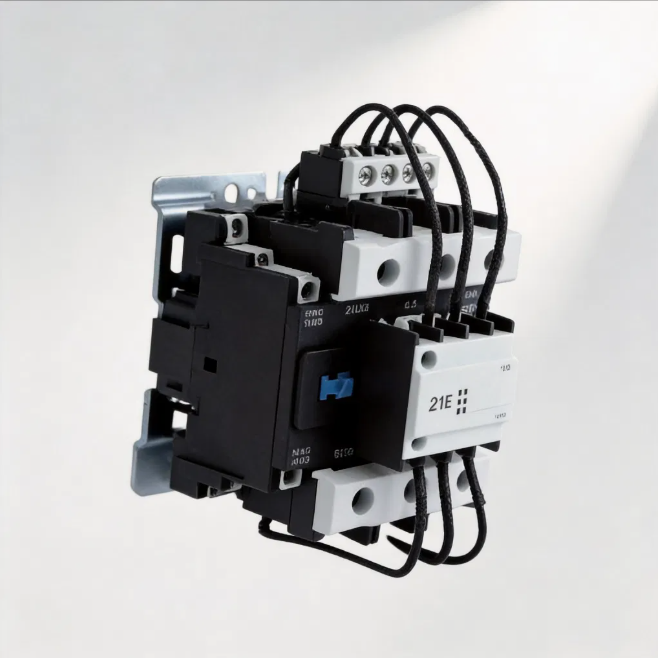

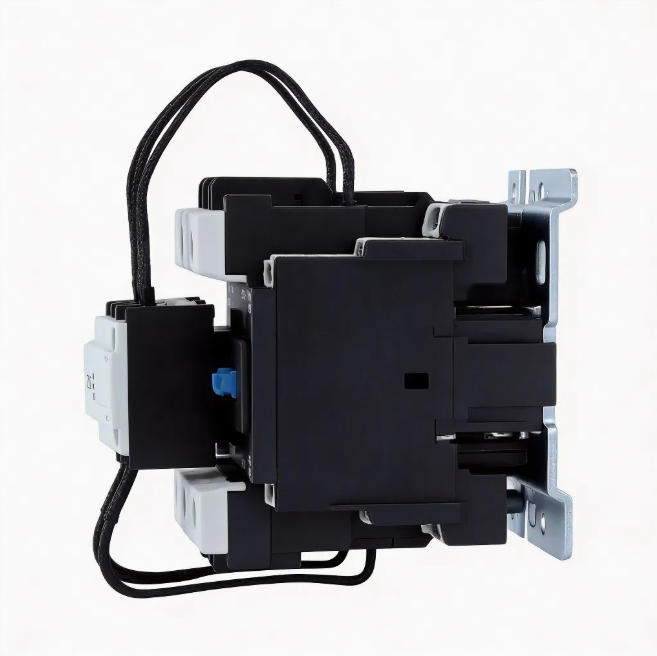

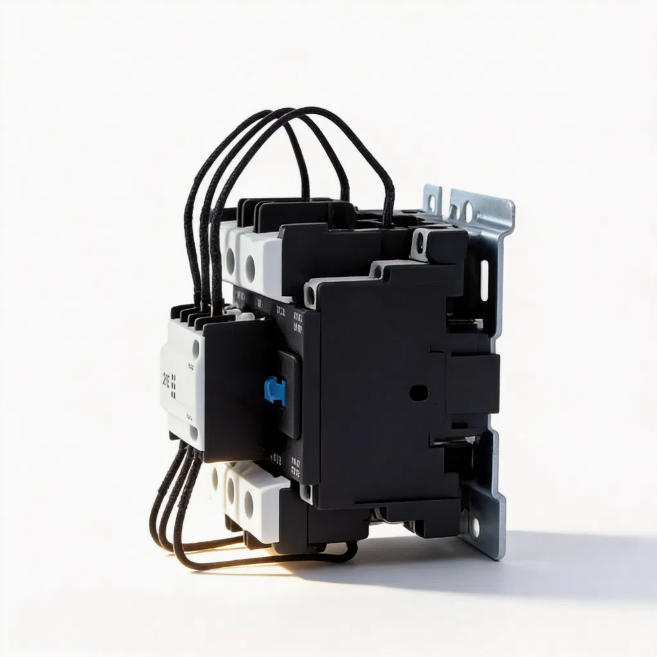

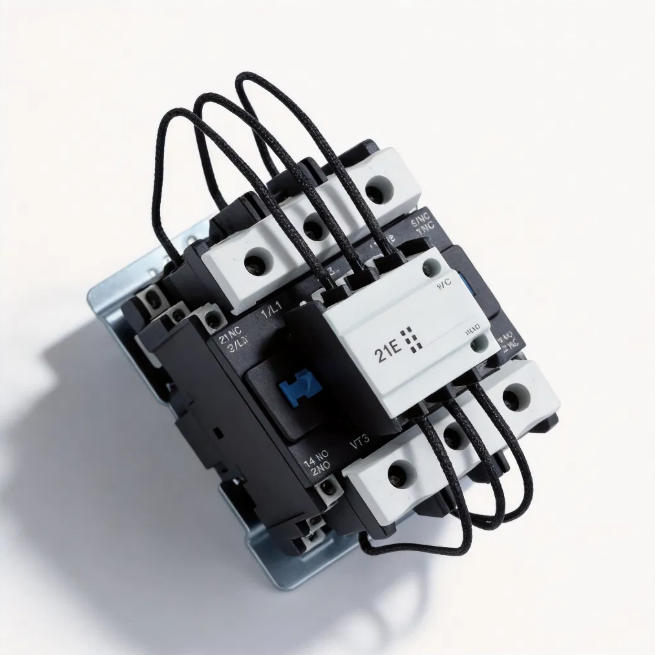

CJ19系列开关电容接触器主要用于交流50Hz/60Hz电力系统，额定工作电压可达400（380）伏，额定功率可达90千伏，用于切换并联电容以提高功率因数。
模型与含义
CJ19–□/□
- 交流接触器
- 设计编号
- 基本规范代码
- 辅助联系代码（见下表）
辅助联系人代码表
| 规格 | 辅助联系方式 | 不 | 北卡罗来纳州 |
|---|---|---|---|
| CJ19-25 / CJ19-32 / CJ19-43 | 20 | 2 | 0 |
| 02 | 0 | 2 | |
| 11 | 1 | 1 | |
| CJ19-63 / CJ19-95 | 21 | 2 | 1 |
| 12 | 1 | 2 | |
| CJ19-115 / CJ19-150 / CJ19-170 | 10 | 1 | 0 |
| 01 | 0 | 1 |
主要技术参数
| 项目 / 规范 | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 |
|---|---|---|---|---|---|---|---|---|
| 可控电容器容量Qe（kvar）220/230V | 6.7 | 10 | 15 | 20 | 35 | 40 | 46 | 52 |
| 可控电容器容量Qe（kvar）380/400V | 12.5 | 20 | 25 | 33.3 | 50 | 60 | 80 | 90 |
| 可控电容器容量Qe（千瓦）660/690V | 18 | 26 | 36 | 48 | 92 | 100 | 120 | 130 |
| 额定绝缘电压 Ui（V） | 690 | |||||||
| 额定脉冲耐受电压（kV） | 6 | |||||||
| 额定短路短路电流Iq（kA） | 50 | |||||||
| 额定工作电压Ue（V） | 220/230, 380/400, 660/690 | |||||||
| 传统自由空气加热电流 Ith （A） | 25 | 32 | 43 | 63 | 95 | 200 | 200 | 275 |
| 额定工作电流 AC-6b Ie（A） | 17 | 23 | 29 | 43 | 72.2 | 87 | 115 | 130 |
| 冲入抑制能力 | 20Ie | |||||||
| 控制电源电压 Us（V） | 110 / 127 / 220 / 380 | |||||||
| 辅助联系人 | AC-15：IE 0.95A U 380/400V / DC-13：IE 0.15A Ue 220/250V / Ith 10A | |||||||
| 运行频率（每小时） | 120 | |||||||
| 电气寿命（×10⁴） | 10 | 2 | ||||||
| 机械寿命（×10⁴） | 100 | 300 |
选片与绘画
接触器尺寸和安装图对应不同的规格，可见图1、图2、图3及附表。
需要关注的事项
- 如果出现异常噪音，应清洁铁芯杆表面。
- 定期检查活动部件、紧固件，并更换损坏的部件。
- 该接触器不能以寸压模式工作，否则电阻线会烧毁。
订单指令
订购时请注明：
a。完整产品名称和型号
b。线圈额定控制电压和频率
c. 订购数量
d。辅助联系代码
示例：
CJ19-43/11E 220V/50Hz → 43A，线圈220V 50Hz，1NO+1NC
