AXD-ZM 系列智能集成电力电容补偿装置
一、产品概述
AXD-ZM 系列智能集成电力电容补偿装置为一体化独立智能补偿单元，集成智能测控单元、投切开关、智能保护、低压自愈式电容器，谐波抑制款额外配置干式串联电抗器；可单台使用、多台组网，支持三相共补、单相分补、混合补偿，替代传统分散元器件组装的无功补偿柜，实现无功补偿设备集成化、网络化、智能化。
全系列共 4 大子系列，细分 5 类产品：

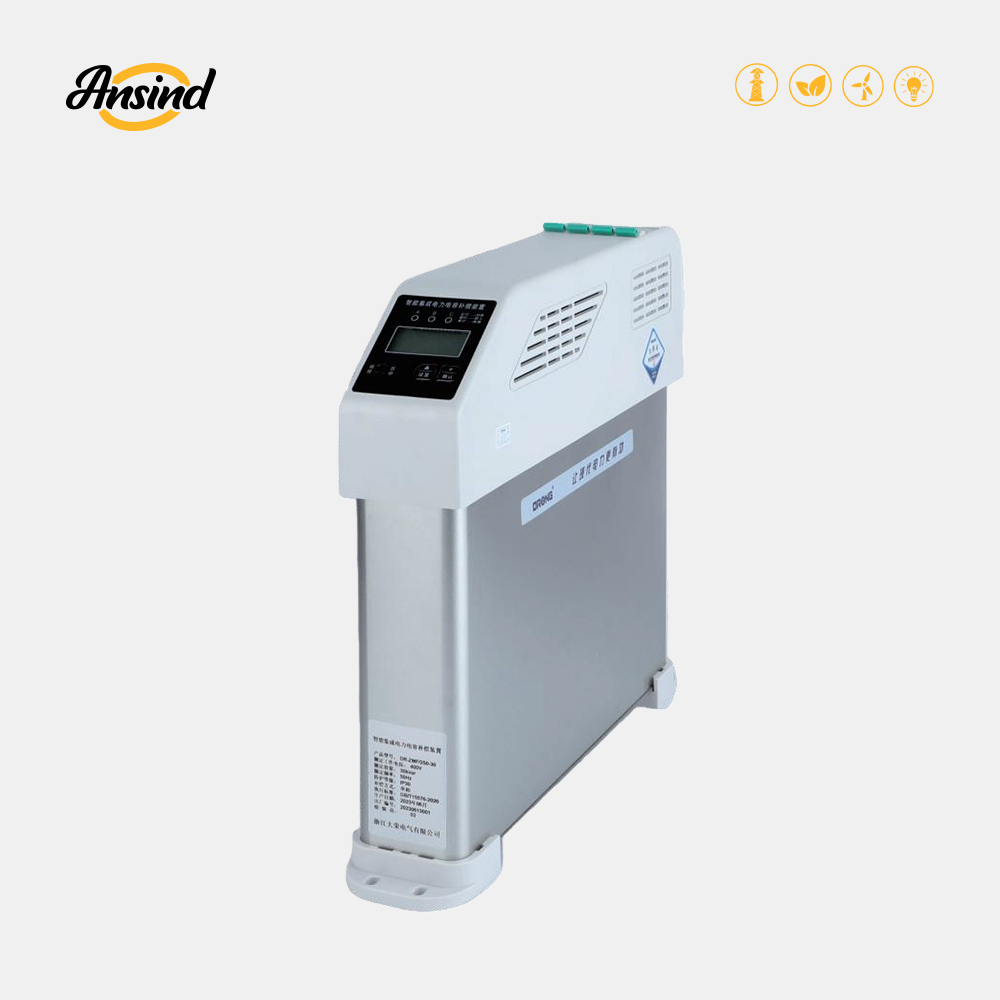

- AXD-ZM 普通型智能集成电力电容补偿装置（无电抗，基础补偿）

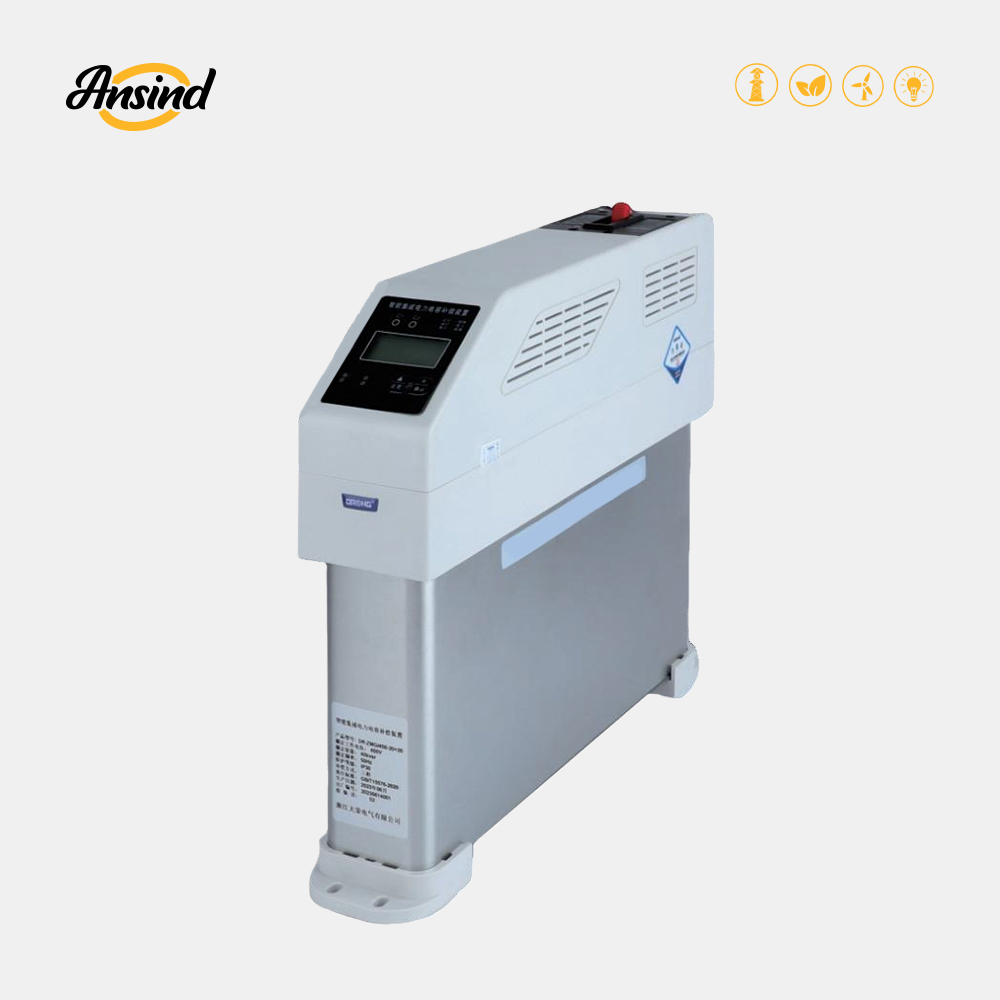

- AXD-ZM 高分断型智能集成电力电容补偿装置（无电抗，短路耐受能力更强）

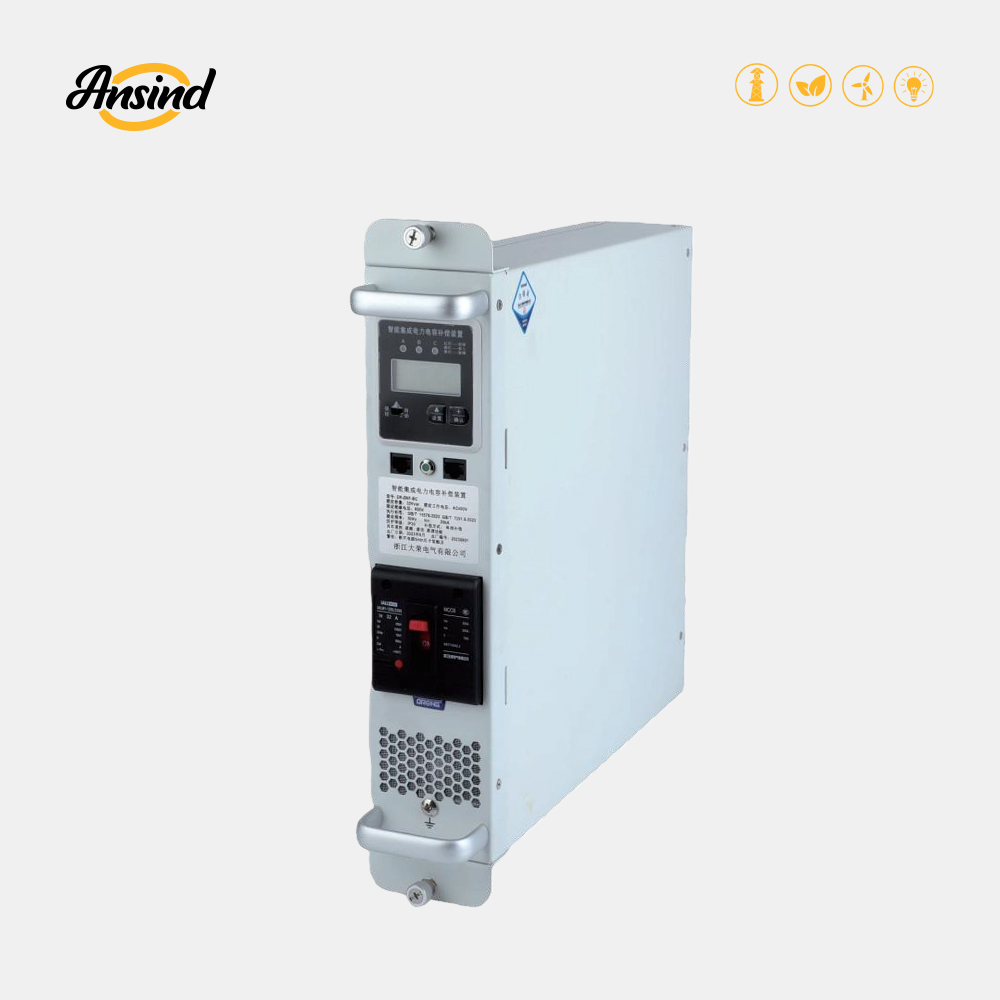

- AXD-ZM 拔插式智能集成电力电容补偿装置（无电抗，模块化插拔维护）

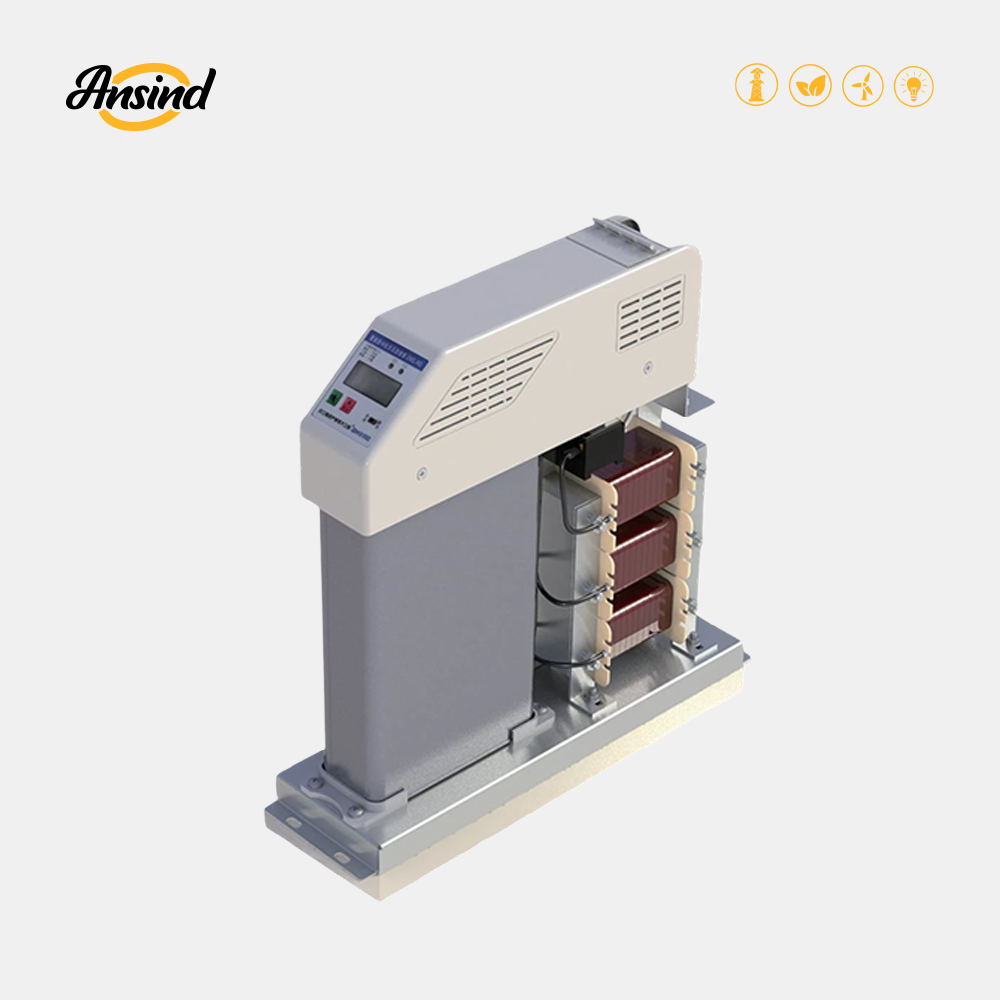

- AXD-ZM 经济型智能抑制谐波式集成电力电容补偿装置（带串联电抗器，谐波治理）

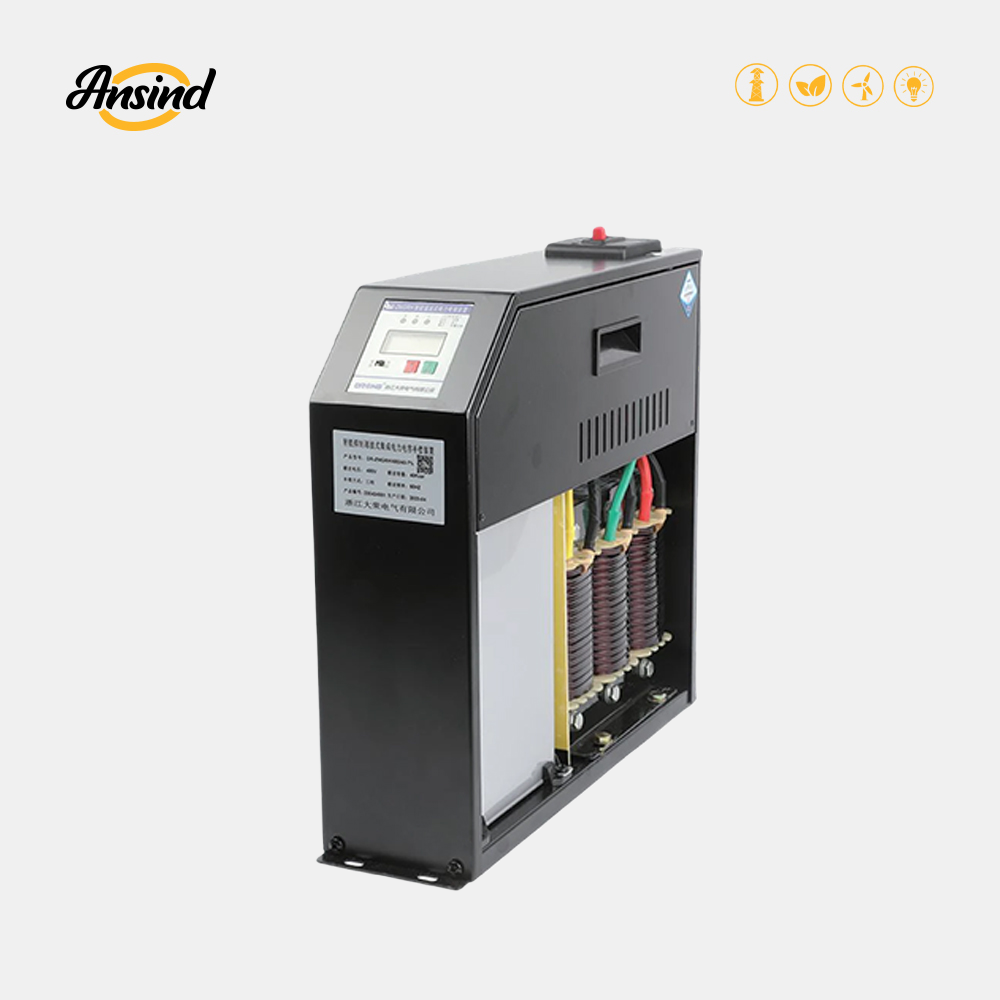

- AXD-ZM 标准型智能抑制谐波式集成电力电容补偿装置（带串联电抗器，谐波治理，参数优于经济型）
各子系列适用场景区分
- 普通型、高分断型、拔插式（无电抗款）
适用于现场电压谐波畸变率＜5%、电流谐波畸变率＜10% 的常规配电场景；禁止与同回路调谐补偿系统混用，高谐波工况下使用会放大谐波、加速电容衰减、造成设备过热损坏。
- 普通型：常规低压无功补偿，短路耐受 6KA，性价比基础款；
- 高分断型：配电系统短路电流大的场合，额定限制短路电流 15KA；
- 拔插式：需要快速检修、更换电容模块的配电室，整机尺寸统一，拆装便捷。
- 经济型 / 标准型谐波抑制款（带串联电抗器）
适用于谐波严重的工业场景，内置干式串联电抗器，不会产生谐振、不放大谐波，具备一定谐波吸收功能；7% 电抗适配 5 次谐波为主负荷，14% 电抗适配 3 次谐波为主负荷；仅做无功抑谐补偿，不可当作专用静态滤波设备。
- 环境耐受温度范围更广，测量精度、寿命衰减、故障率指标优于无电抗系列；
- 安装需保证柜体通风，可加装通风口、散热风扇。
二、全系列型号命名规则汇总
1. 无电抗系列（普通型 / 高分断型 / 拔插式）
- AXD：企业代码
- ZM：智能集成电容补偿装置主型号
- 第二位字母：G = 三相共补，F = 单相分补；拔插式增加 BC 标识（AXD-ZMF/BC）
- XXX：额定电压（V），共补 450V、分补 250V
- A+B：双组电容容量，单容量仅标注单数值
例：AXD-ZMG/450-10+10：三相共补，450V，双 10kvar；AXD-ZMF/BC250-20：拔插分补，250V，20kvar
2. 谐波抑制系列（经济型 / 标准抑谐款）
- AXD：企业代码；ZM：主型号；GRH = 三相共补抑谐，FRH = 单相分补抑谐
- XX：额定电压：7% 电抗共补 480V、分补 280V；14% 电抗共补 525V、分补 300V
- 第二段数值：单台额定容量 kvar
- PX：电抗率，P7=7%，P14=14%
例：AXD-ZMGRH/480-40/P7：三相共补，480V，40kvar，7% 电抗率
三、全系列统一技术参数汇总表
| 参数分类 | 参数项目 | 普通型 | 高分断型 | 拔插式 | 经济型抑谐款 | 标准抑谐款 |
|---|---|---|---|---|---|---|
| 环境条件 | 工作温度 | -25~40℃ | -25~40℃ | -25~40℃ | -25~55℃ | -25~55℃ |
| 相对湿度 | 30%~90%RH | 30%~90%RH | 30%~90%RH | 20%~90% RH（40℃基准） | 20%~90% RH（40℃基准） | |
| 海拔上限 | ≤2000m | ≤2000m | ≤2000m | ＜2000m（超高度需订货说明） | ＜2000m（超高度需订货说明） | |
| 电源条件 | 额定电压 | 400V | 400V | 400V | 400V | 400V |
| 电压允许偏差 | ±20% | ±20% | ±20% | ±20% | ±20% | |
| 电压总畸变率限值 | ≤5% | ≤5% | ≤5% | ≤7% | ≤7% | |
| 额定频率 | 50Hz±5% | 50Hz±5% | 50Hz±5% | 50Hz±5% | 50Hz±5% | |
| 整机功耗 | ＜0.2W/kvar | ＜0.2W/kvar | ＜0.2W/kvar | ＜2W 整机 | ＜2W 整机 | |
| 测量精度 | 电压误差 | ＜±0.2% | ＜±0.2% | ＜±0.2% | ＜0.5%（80~120%Un） | ＜0.5%（80~120%Un） |
| 电流误差 | ＜±0.2% | ＜±0.2% | ＜±0.2% | ＜0.5%（5%~20%In） | ＜1%（5%~20%In） | |
| 功率因数误差 | ±1% | ±1% | ±1% | ±1.5% | ±1.5% | |
| 温度检测误差 | ±1℃ | ±1℃ | ±1℃ | ±1℃ | ±1℃ | |
| 无功补偿性能 | 投切间隔 | ＞10s | ＞10s | ＞10s | ＞30s，可定制 1~10s | ＞30s，可定制 1~10s |
| 单台最大容量 | 三相 30+30kvar
分补 30kvar |
三相 30+30kvar
分补 30kvar |
单台≤30kvar | 共补＜20kvar
分补＜20kvar |
共补＜40kvar
分补＜30kvar |
|
| 最大联机数量 | ≤30 台 | ≤30 台 | ≤30 台 | ≤64 路 | ≤64 路 | |
| 响应时间 | ＞100ms | ＞100ms | ＞100ms | 未标注 | 未标注 | |
| 可靠性指标 | 控制准确率 | 100% | 100% | 100% | 100% | 100% |
| 允许投切总次数 | 120 万次 | 120 万次 | 120 万次 | 120 万次 | 120 万次 | |
| 电容年运行衰减率 | ≤2%/ 年 | ≤2%/ 年 | ≤2%/ 年 | ＜1%/ 年 | ＜1%/ 年 | |
| 投切衰减率 | 无标注 | 无标注 | 无标注 | ≤0.1%/ 万次 | ≤0.1%/ 万次 | |
| 年故障率 | 无标注 | 无标注 | 无标注 | ≤1% | ≤1% | |
| 短路防护 | 额定限制短路电流 ICC | 6KA | 15KA | 15KA | 符合 DL/T842-2003 | 符合 DL/T842-2003 |
| 执行标准 | 行业 / 国标 | 无单独标注 | 无单独标注 | GB/T 15576-2020 | DL/T842-2003 | DL/T842-2003 |
四、各子系列选型容量与尺寸简述
（一）无电抗系列（普通型 / 高分断 / 拔插式）
- 三相共补 G 型
容量覆盖 5+5~30+30kvar；同容量高分断型整机高度高于普通型；拔插式所有规格长宽高统一。
- 单相分补 F 型
单容量 5~30kvar、双分补 5+5~20+20kvar；高分断高度大于普通型；拔插式规格 2/4/8/16/32kvar 及双容量组合。
- 尺寸特点：长宽统一，仅高度区分；拔插式全部尺寸一致。
（二）谐波抑制系列（经济型 / 标准抑谐）
- 7% 电抗（5 次谐波治理）
共补 AXD-ZMGRH/480：10/20/30/40kvar；分补 AXD-ZMFRH/280：10/20kvar
- 14% 电抗（3 次谐波治理）
共补 AXD-ZMGRH/525：10/20/30/40kvar；分补 AXD-ZMFRH/300：10/20kvar
- 采样说明：三相抑谐电容系统，控制器仅需采集任意一相电流即可。
五、统一安装与使用注意事项
- 无电抗款（普通 / 高分断 / 拔插）
同一配电回路不可同时接入其他调谐补偿装置；谐波超标工况严禁投运，易损坏设备、加速电容衰减。
- 谐波抑制款
柜体必须保证通风散热，可开设通风口、加装散热风扇；选型前需实测现场谐波，电抗率匹配错误无法达到治理效果；本产品仅做无功谐波抑制，不可替代专业静态滤波装置。
- 通用要求
安装前核对现场电压、谐波、短路电流、负荷谐波次数参数，匹配对应子系列型号；海拔超过 2000m、超出标准参数工况，需供需双方协商定制。
六、统一订货须知
- 产品子系列类型（普通 / 高分断 / 拔插 / 经济型抑谐 / 标准抑谐）；
- 补偿方式：三相共补 G / 单相分补 F；
- 额定电压、单台电容容量（双容量需分别标注）；
- 谐波抑制款额外注明电抗率 7%/14%；
- 使用现场工况：海拔、谐波含量、系统短路电流；
- 采购数量。
订货示例
- 普通型：AXD-ZMG/450-10+10 10 台 —— 三相共补 450V，双 10kvar 普通智能电容，10 台；
- 高分断型：AXD-ZMF/250-30 5 台 —— 高分断单相分补 250V，30kvar，5 台；
- 拔插式：AXD-ZMF/BC250-16+8 8 台 —— 拔插双分补，250V，16+8kvar，8 台；
- 抑谐款：AXD-ZMGRH/480-40/P7 15 台 ——7% 电抗三相共补抑谐电容，480V，40kvar，15 台。
