圆柱形低压并联电容器

圆柱形低压并联电容器

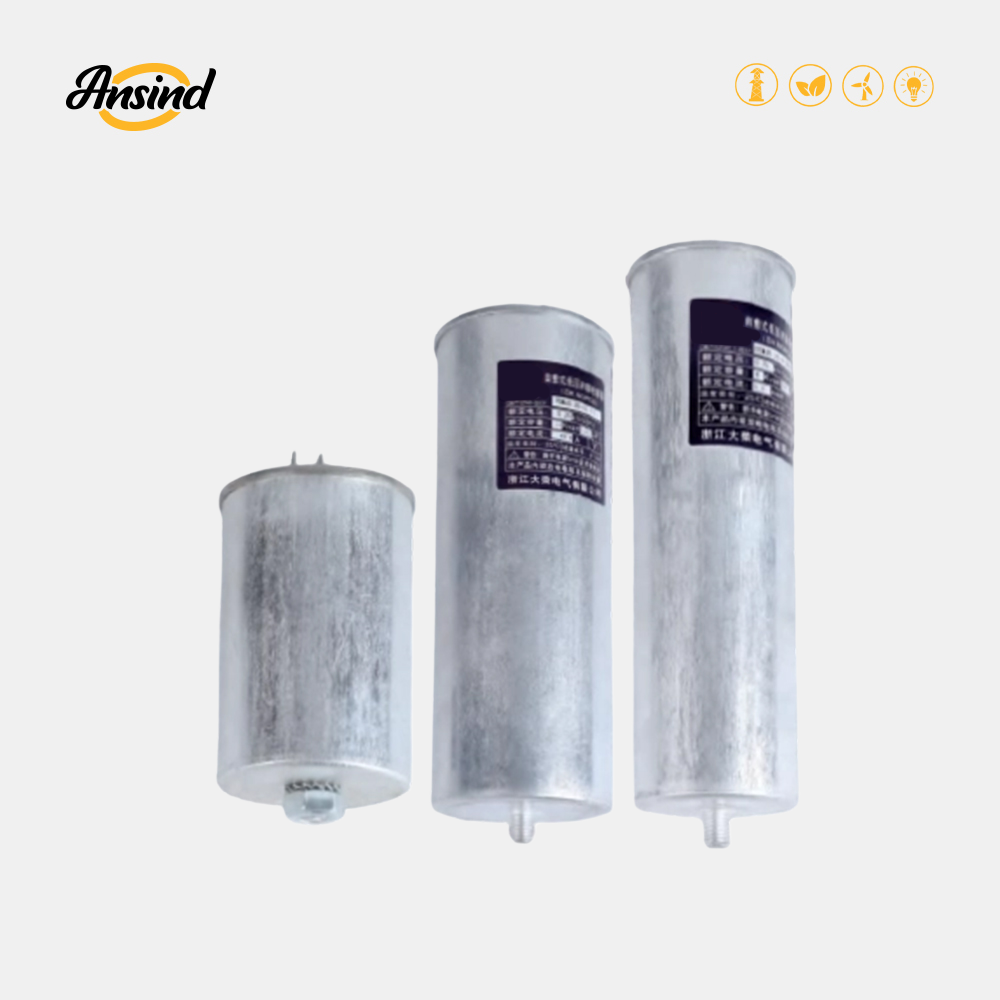

AXD圆柱形低压并联电容是一种自修复电容，用于交流系统，电压电压高达1000伏，以提升功率因数、减少无功损耗并提升电压质量。紧凑铝制设计，低损耗，寿命长，安装简便，适合电力分配补偿。

分类：

适用范围

自愈低电压并联电容适用于额定电压高达1000V（50/60Hz）的交流电力系统。它们用于提高功率因数、减少无功损耗和提升电压质量。

模型与含义

模型组成 描述
AXD 企业代码 – 山东安新电科技有限公司
马克里克党 自愈电容
450 额定电压 AC450V
300 额定容量，300 = 30千瓦（例如335 = 33.5千瓦）
3 相 — 3相用于三相，1相用于单相，3YN用于分相补偿

主要技术参数

  • 额定电压：230 / 250 / 280 / 400 / 450 / 480 / 525 / 690V
  • 额定容量：1–60千瓦
  • 电容容差：-5% ~ +5%
  • 损耗切线（tanδ）：≤0.001（Un，50Hz，20°C）
  • 电极间耐压：2.15Un，5秒，无闪燃/击穿
  • 机壳耐压：2Un+2kV（低于3kV再3kV），10秒，无闪燃/击穿
  • 最大允许过压：1.1Un ≤8小时/24小时 1.15Un ≤0.5小时/24小时
  • 最大电流：连续≤1.3英寸;瞬态电流≤1.43英寸
  • 放电性能：断电后180秒内电压下降<50伏
  • 服役寿命：标准条件下>10万小时

选择与尺寸

注：

  1. 单相尺寸等于同额定三相单元
  2. 如需特殊规格，可根据要求提供

三相圆柱形电容器 AXDMKP

模型 额定电压（V AC） 额定容量（kvar） 电容（μF） 电流（A） 壳体尺寸（Φ×H mm） 山庄
400503 400 5 99.5 7.2 55×240 M12×14
400803 400 8 159.2 11.5 65×240 M12×14
4001003 400 10 199 14.4 76×240 M12×16
4001203 400 12 238.9 17.3 76×240 M12×16
4001403 400 14 278.7 20.2 86×240 M12×16
4001503 400 15 298.6 21.7 86×240 M12×16
4001603 400 16 318.5 23.1 86×240 M12×16
4002003 400 20 398.1 28.9 86×290 M12×16
4002503 400 25 497.6 36.1 96×290 M16×25
4003003 400 30 597.1 43.3 106×290 M16×25
4004003 400 40 796.2 57.7 116×290 M16×25
4005003 400 50 995.2 72.2 126×290 M16×25
4005503 400 55 1094.7 79.4 136×290 M16×25
450503 450 5 78.6 6.4 55×240 M12×14
450803 450 8 125.8 10.3 65×240 M12×14
4501003 450 10 157.3 12.8 76×240 M12×16
4501203 450 12 188.7 15.4 76×240 M12×16
4501403 450 14 220.2 18 76×240 M12×16
4501603 450 16 251.6 20.5 86×240 M12×16
4502003 450 20 314.5 25.7 86×240 M12×16
4502503 450 25 393.2 32.1 86×290 M12×16
4503003 450 30 471.8 38.5 96×290 M16×25
4504003 450 40 629.1 51.3 116×290 M16×25
4505003 450 50 786.3 64.2 126×290 M16×25
4506003 450 60 943.6 77 136×290 M16×25
480503 480 5 69.1 6 55×240 M12×14
480803 480 8 110.6 9.6 65×240 M12×14
4801003 480 10 138.2 12 65×240 M12×16
4801203 480 12 165.9 14.4 76×240 M12×16
4801403 480 14 193.5 16.8 76×240 M12×16
4801503 480 15 207.3 18 86×240 M12×16
4801603 480 16 221.2 19.2 86×240 M12×16
4802003 480 20 276.5 24.1 86×290 M12×16
4802503 480 25 345.6 30.1 96×290 M16×25
4803003 480 30 414.7 36.1 106×290 M16×25
4804003 480 40 552.9 48.1 116×290 M16×25
4805003 480 50 691.1 60.1 126×290 M16×25
4806003 480 60 829.4 72.2 136×290 M16×25
525503 525 5 57.8 5.5 55×240 M12×14
525803 525 8 92.4 8.8 65×240 M12×14
5251003 525 10 115.5 11 65×240 M12×16
5251203 525 12 138.7 13.2 76×240 M12×16
5251403 525 14 161.8 15.4 76×240 M12×16
5251503 525 15 173.3 16.5 86×240 M12×16
5251603 525 16 184.9 17.6 86×240 M12×16
5252003 525 20 231.1 22 86×290 M12×16
5252503 525 25 288.9 27.5 96×290 M16×25
5253003 525 30 346.6 33 96×290 M16×25
5254003 525 40 462.2 44 116×290 M16×25
5255003 525 50 577.7 55 126×290 M16×25
5256003 525 60 693.3 66 136×290 M16×25
690503 690 5 33.4 4.2 55×240 M12×14
690803 690 8 53.5 6.7 65×240 M12×14
6901003 690 10 66.9 8.4 76×240 M12×16
6901203 690 12 80.3 10 76×240 M12×16
6901403 690 14 93.6 11.7 86×240 M12×16
6901503 690 15 100.3 12.6 86×240 M12×16
6901603 690 16 107 13.4 86×240 M12×16
6902003 690 20 133.8 16.7 86×290 M12×16
6902503 690 25 167.2 20.9 96×290 M16×25
6903003 690 30 200.7 25.1 106×290 M16×25
6904003 690 40 267.6 33.5 116×290 M16×25
6905003 690 50 334.5 41.8 136×290 M16×25
6905503 690 55 367.9 46 136×290 M16×25







分相电容 AXDMKP YN

模型 额定电压（V AC） 额定容量（kvar） 电容（μF） 电流（A） 壳体尺寸（Φ×H mm） 山庄
250503YN 250 5 3×84.9 6.7 55×240 M12×14
250803YN 250 8 3×135.9 10.7 65×240 M12×14
2501003YN 250 10 3×169.9 13.3 76×240 M12×16
2501203YN 250 12 3×203.8 16 86×240 M12×16
2501403YN 250 14 3×237.8 18.7 86×290 M12×16
2501503YN 250 15 3×254.8 20 86×240 M12×16
2501603YN 250 16 3×271.8 21.3 86×290 M12×16
2502003YN 250 20 3×339.7 26.7 96×290 M16×25
2502503YN 250 25 3×424.6 33.3 106×290 M16×25
2503003YN 250 30 3×509.6 40 116×290 M16×25
230503YN 230 5 3×100.3 7.2 65×240 M12×14
230803YN 230 8 3×160.5 11.6 76×240 M12×14
2301003YN 230 10 3×200.7 14.5 86×240 M12×16
2301203YN 230 12 3×240.8 17.4 86×290 M12×16
2301403YN 230 14 3×280.9 20.3 86×290 M12×16
2301503YN 230 15 3×301.0 21.7 86×290 M12×16
2301603YN 230 16 3×321.1 23.2 86×290 M12×16
2302003YN 230 20 3×401.4 29 96×290 M16×25
2302503YN 230 25 3×501.7 36.2 106×290 M16×25
2303003YN 230 30 3×602.0 43.5 116×290 M16×25
280503YN 280 5 3×67.7 6 55×240 M12×14
280803YN 280 8 3×108.3 9.5 65×240 M12×14
2801003YN 280 10 3×135.4 11.9 76×240 M12×16
2801203YN 280 12 3×162.5 14.3 76×240 M12×16
2801403YN 280 14 3×189.6 16.7 86×240 M12×16
2801503YN 280 15 3×203.1 17.9 86×240 M12×16
2801603YN 280 16 3×216.6 19 86×240 M12×16
2802003YN 280 20 3×270.8 23.8 86×290 M12×16
2802503YN 280 25 3×338.5 29.8 96×290 M16×25
2803003YN 280 30 3×406.2 35.7 106×290 M16×25

特色

  • 圆柱形紧凑结构，体积较小且容量相同
  • 铝合金外壳，耐腐蚀，轻便，安装简便
  • 底部螺丝安装设计（M12/M16），支持多向安装
  • 内置超压防爆防护，高安全级别
