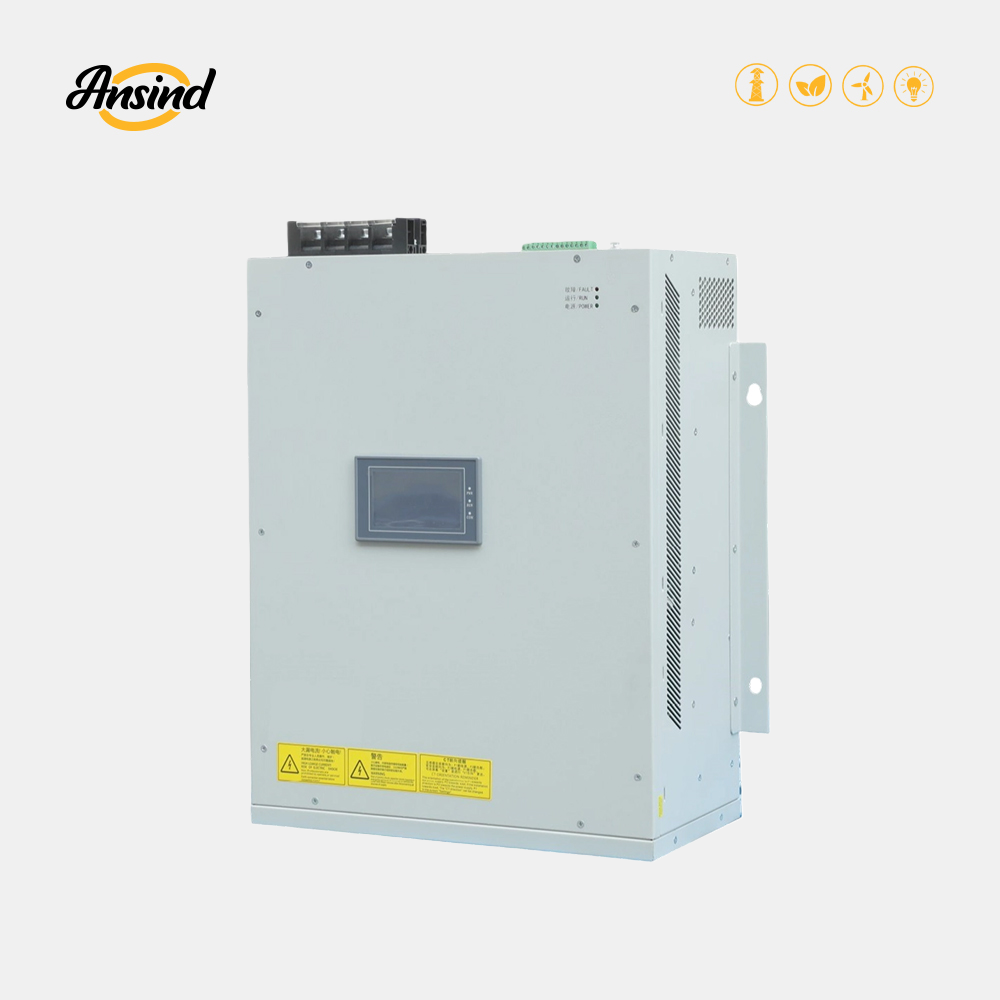

SVG主动静态无功发生器

产品概述

SVG主动静态变速发生器是FACTS（灵活交流输电系统）的关键成员。基于双数字信号处理器（DSP）架构，自换相桥电路通过电抗并联连接到电网。

通过应用实时数据采集和动态跟踪技术，系统持续监测电网电压和电流。它快速且持续地调整无功补偿，显著提升共耦合点（PCC）的功率质量，提升功率因数，减轻三相不平衡，消除电压闪烁和波动，并抑制谐波污染。

主要职能

• 动态无功功率补偿，瞬态响应时间小于1毫秒
• 特征电流谐波（3、5、7、11）的动态抑制
• 即时有源电源注入以补偿电压下降和闪烁
• 电网连接后无需人工干预的自动运行
• 中国图形液晶显示屏，界面清晰易用
• 全面的自我诊断和监测功能，准确定位故障，便于调试
• 完整的软硬件看门狗机制，确保可靠运行
• 全在线运行状态监控能力
• 所有系统运行参数的准确测量和实时显示

运营、运输和储存条件

• 额定电压：3×220/380V，允许偏差为−30%至+30%。
  控制器正常工作，失去一到两相。在额定电压200%下持续10分钟，端子不会发生损坏。电压恢复后，系统恢复正常运行，数据得以保留。
• 环境温度：−25°C至+65°C
• 大气压：63.0 kPa至108.0 kPa（海拔低于4000米）
• 相对湿度：5%至100%
• 安装地点：无导电尘埃和易燃或爆炸介质
• 运输与储存：温度介于−40°C至+70°C，相对湿度最高达95%

选拔指南

• 适用于电压等级为380V、660V、1140V、3000V和10kV的三相系统
• 标准额定电流：25A、50A、100A、150A、300A、450A、600A、900A、1500A、2500A
  （非标准电压或电流额定，请咨询技术工程师。）
• 多个SVG柜可以并行运行;推荐的最大并行数量为10单位
• 适用于上述电压等级
  的三相三线和三相四线系统（详见NEWANGLE产品目录）。

主柜，落地式配置包括：

• 电流互感器（3个PC），模型由现场条件决定
• 用于远程监控应用的电力质量分析软件
• 远程监控系统中央接入单元
• 用于集中监控场景的系统监控主机
