工作原理

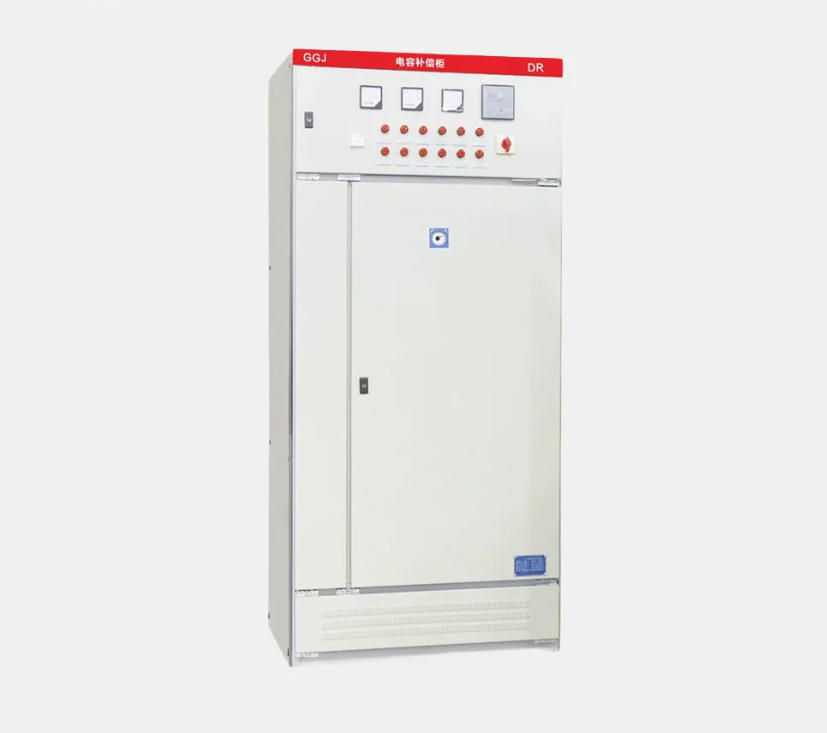

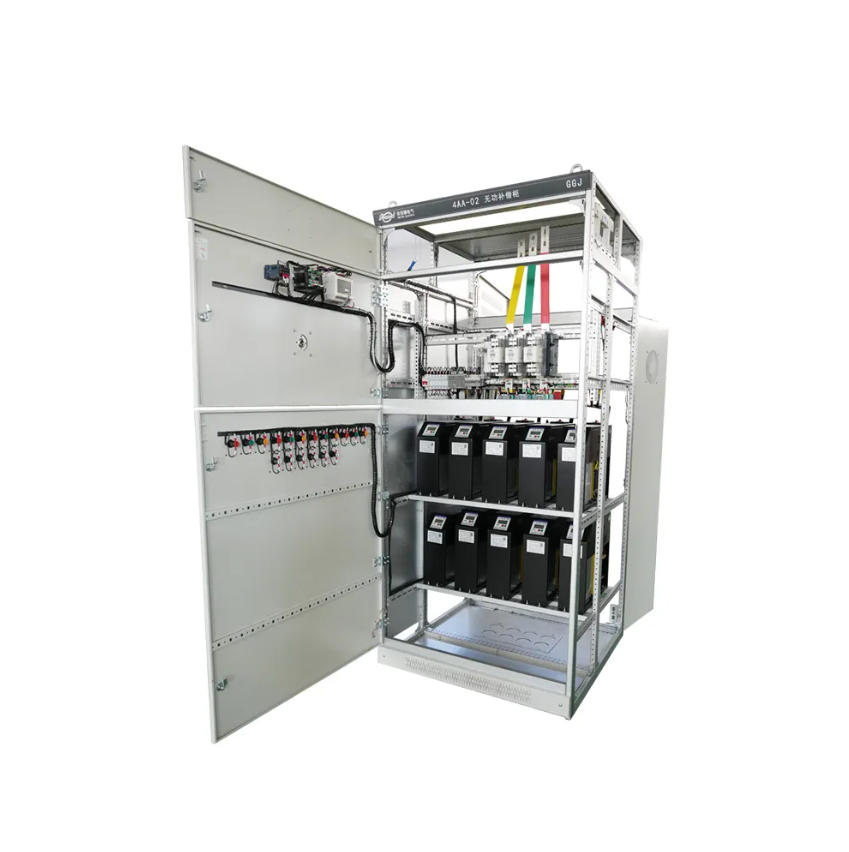

GGJ系列低压谐波滤波无功补偿系统由以下主要组件组成：
- CVT-18系列测量与控制单元
- MST / MSK 系列谐波滤波与补偿模块
- 母线系统
- 保护系统
- 封闭柜
测量与控制单元持续测量系统中的无功功率及相关电气参数。基于预设的工作参数，MST滤波补偿模块通过HKT非接触快速开关设备实现异步自动切换，无涌电流，实现三相和相间无功补偿的精确。
MSK滤波补偿模块通过切换模块实现异步自动切换，实现精确的三相无功补偿。串联反应堆的集成防止了系统共振，并通过有针对性设计有效吸收大量谐波成分，确保系统运行的稳定可靠。
应用范围
GGJ系统适用于具有显著谐波成分和无功功率需求的电力网络，包括但不限于以下应用：
- 照明控制系统（亮度调节）
- 开关电源（计算机、办公自动化设备、家用电器）
- 电机速度控制设备
- 可饱和芯感性负载
- 不间断电源（UPS）系统
- 整流器
- 焊接设备
- 弧炉
- 数控机床
- 电子控制系统
- EDM机械
需要注意的是，电力质量问题并不总是仅由受影响设施内的设备引起。在许多情况下，邻近工厂产生的谐波可能通过公共配电网络传播，导致其他场地的设备故障。
产品结构特征
智能测量与控制

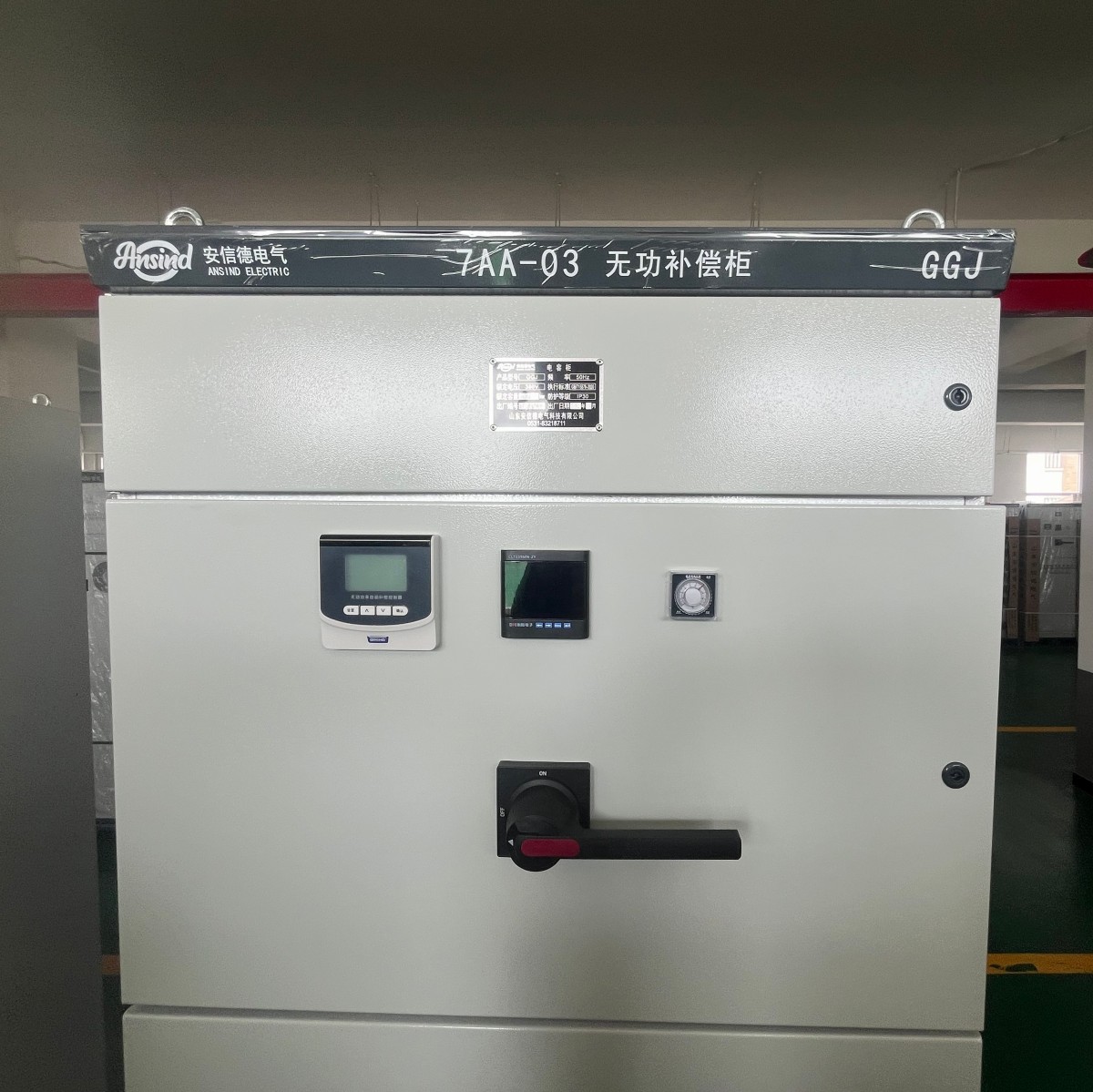

测量与控制单元采用先进的数字信号处理技术，能够测量频率、电压、电流、有功功率、无功功率、功率因数和谐波分量。它支持异步自动切换，并为谐波极限超值、电压极限超值和系统振荡提供报警和保护功能。
高效、安全与可靠性

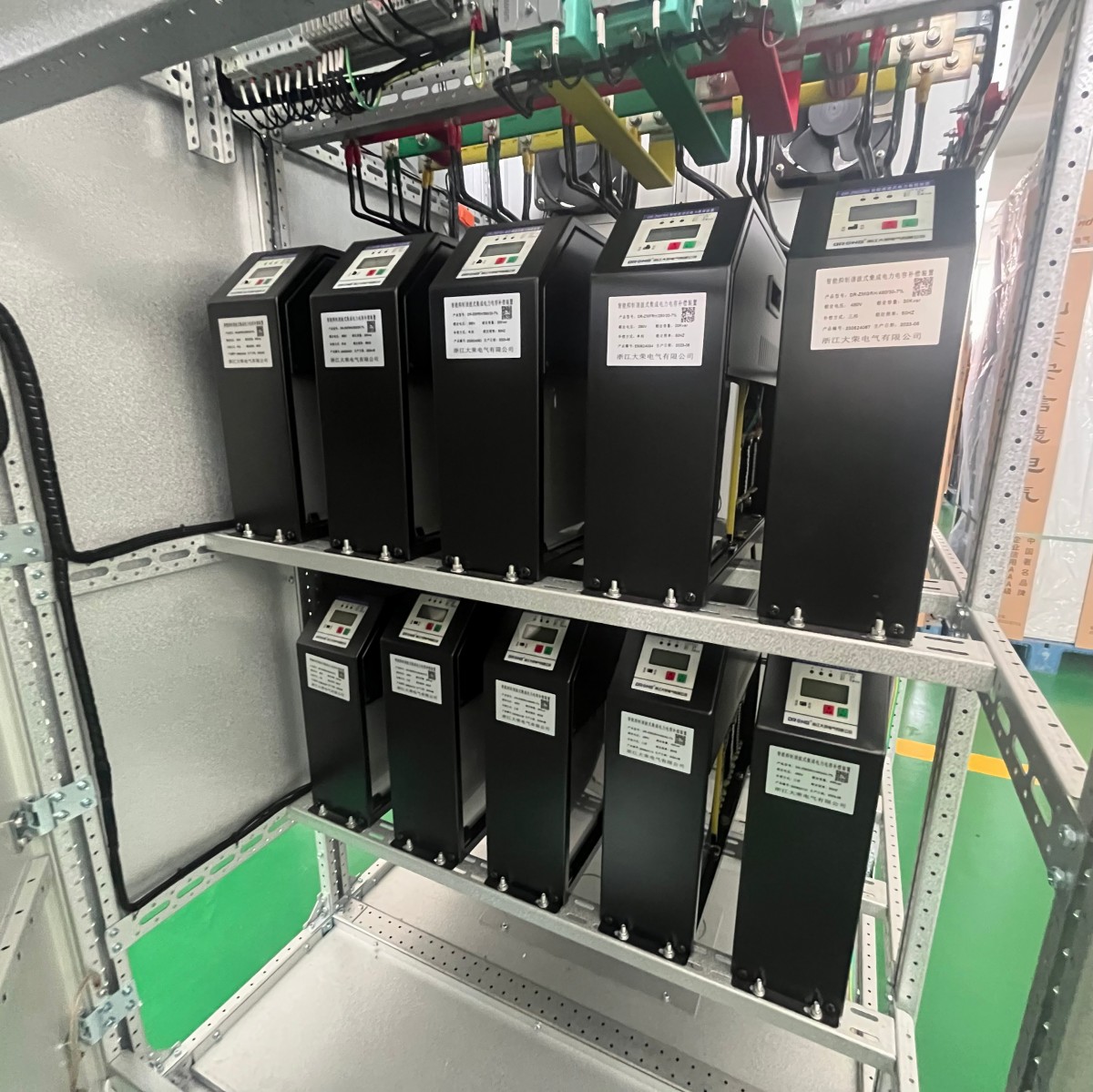

系统采用GGJ系列滤波补偿电容和HL系列滤波电抗器。电容配备内置放电电阻，采用干式技术、自修复技术和压敏断路器技术，具备长寿命和强劲的过载能力。

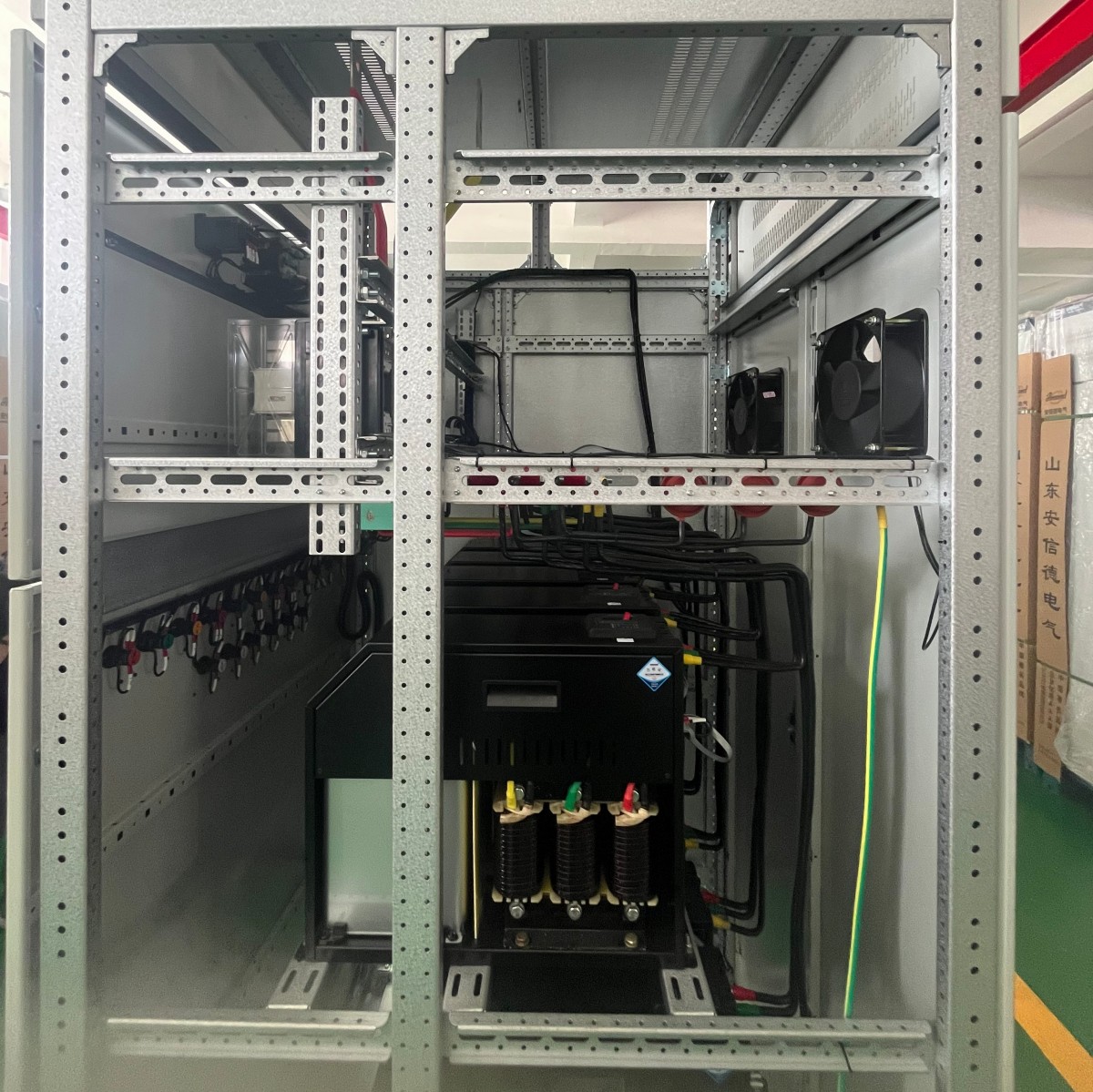

这些电抗器具有高线性度、低电感容差、紧凑尺寸和高耐高温（H类绝缘）。完整的温度保护系统和通风系统确保安全可靠的长期运行。
交换技术

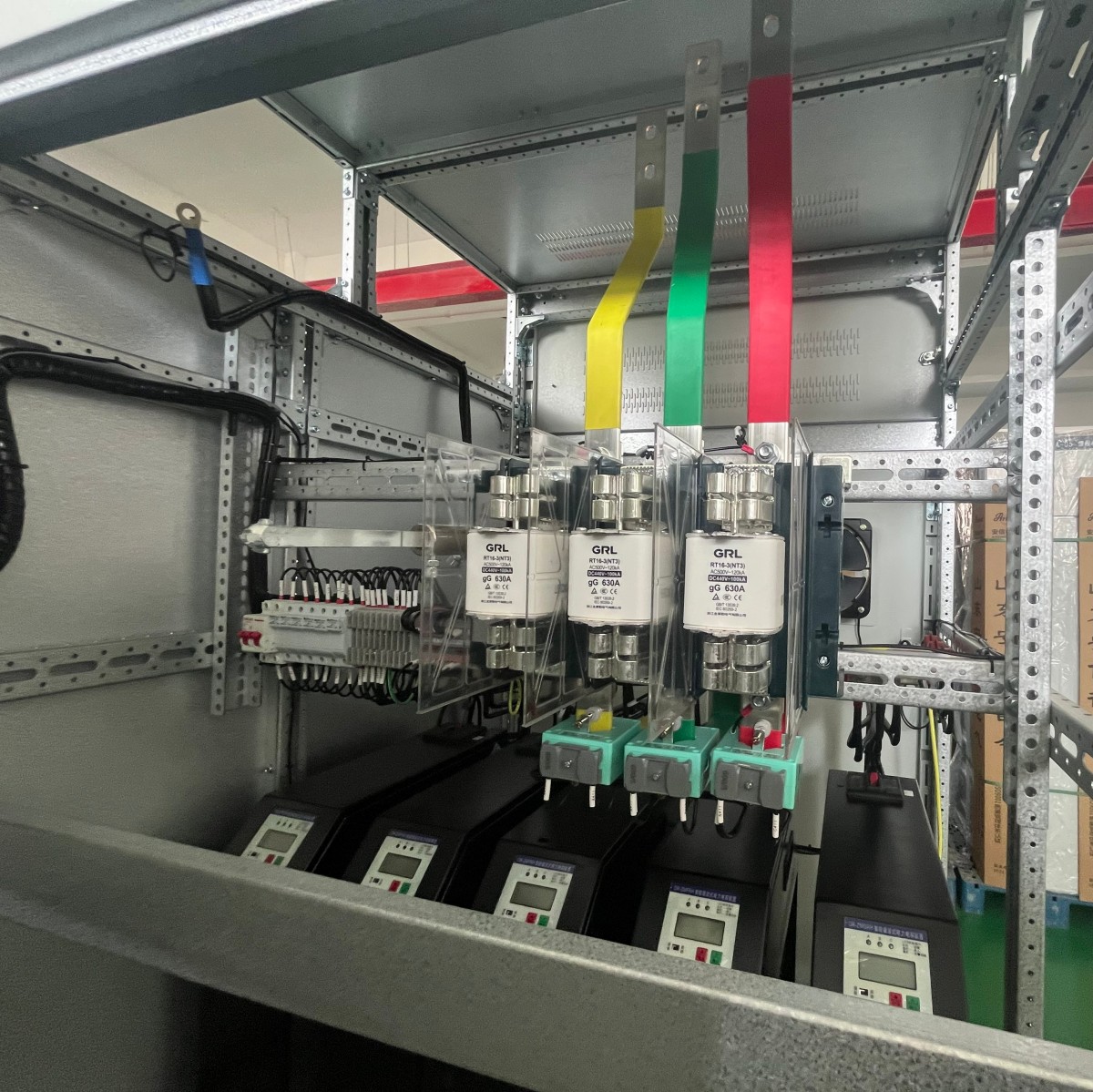

切换操作使用HKT非接触快速开关设备，零涌入电流，或高性能重型接触器，确保快速响应、最小切换应力和稳定的补偿性能。
