一、产品概述

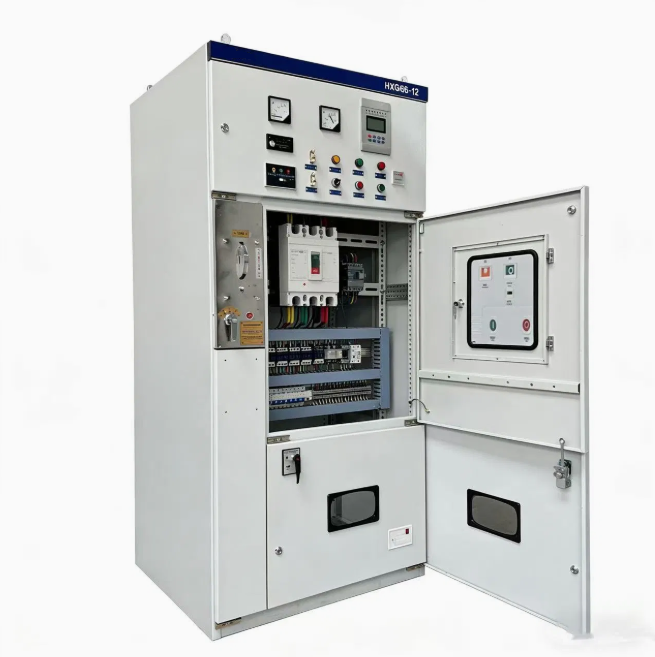

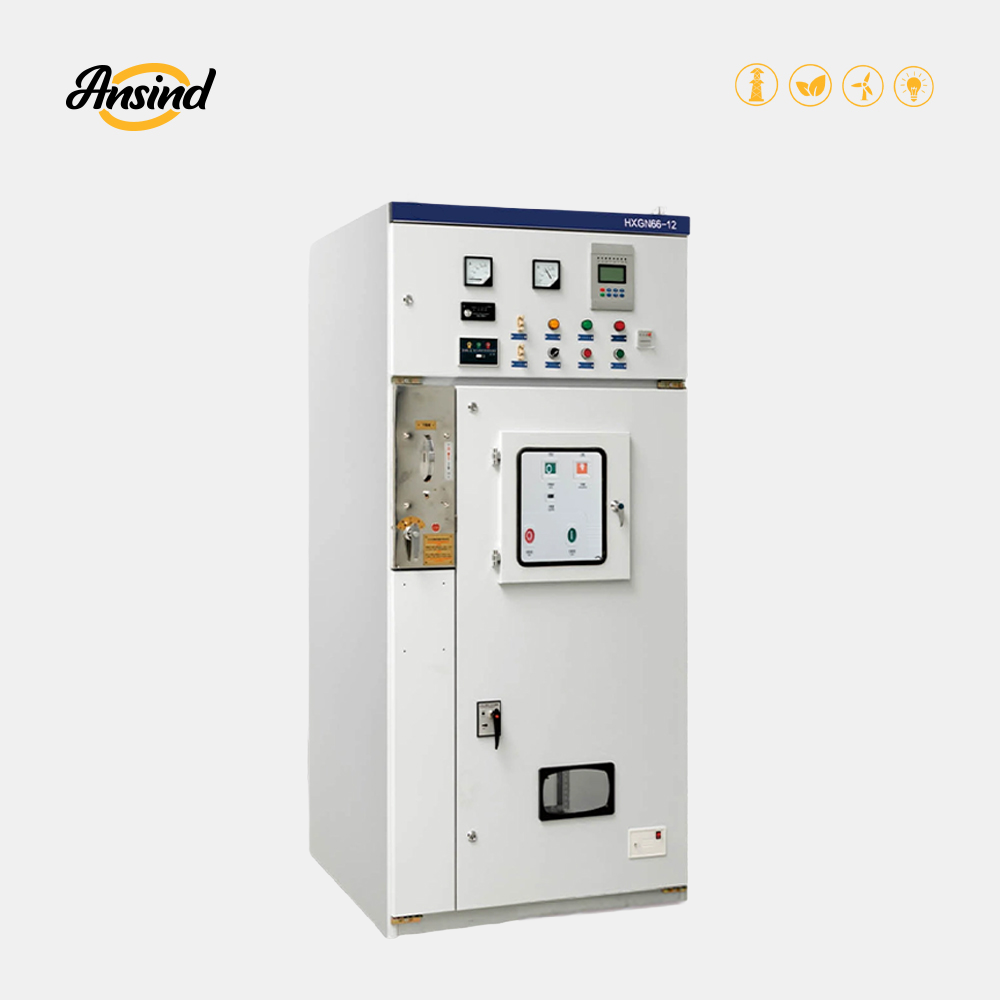

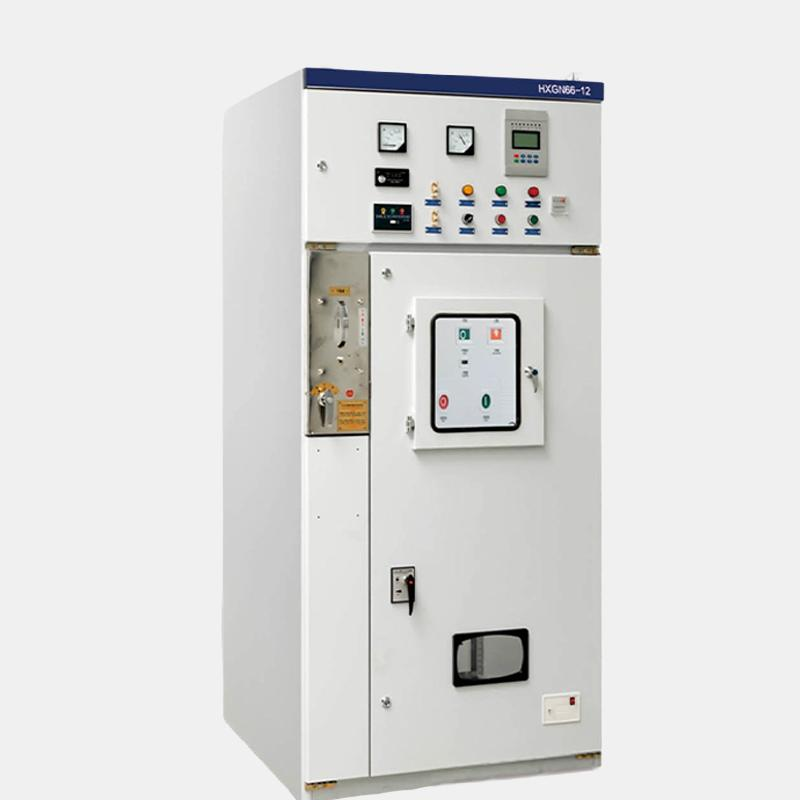

本公司生产的 HXGN66-12 交流金属封闭环网开关设备（以下简称开关柜）是我公司高压电器成套产品，符合国家标准 GB3906《3-35kV 交流金属封闭开关设备》、电力部 DLT404《户内交流高压开关柜订货技术条件》的要求，也满足国际标准 IEC60298《1kV 以上 52kV 以下交流金属封闭开关设备和控制设备的要求》。
该产品吸收了国外的标准技术，它体积小，仅是普通开关柜体积的 50%；断路器具有可靠性高，性能好；“五防” 联锁机构可靠、简单等优点。开关柜是 3.6、7.2、12kV 三相交流 50Hz 单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。
二、型号含义
HXGN66-12（Z）
- H：环网单元
- X：箱型开关设备
- G：固定式
- N：户内式
- 66：设计序号
- 12：额定电压
- （Z）：真空开关
三、使用条件
- 海拔高度不超过 1000m。
- 环境温度：-25℃~+40℃，24 小时内平均温度不超过 + 35℃。
- 水平倾斜度不大于 3 度。
- 地震烈度不超过 8 级。
- 无剧烈振动和冲击及爆炸危险场所。
四、功能及特点
- 柜体采用优质角钢焊接而成。
- 断路器室位于柜体中（下）部，安装、调试、维护方便。标准配装 VS1 断路器，并设有压力释放通道，确保人身安全。
- 采用标准可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修。
- 整柜的防护等级 IP2X。
- 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到 “五防” 要求。
- 具有可靠的接地系统。
- 门上装有观察窗，可清楚观察到柜内元件地工作状态。
- 进出线电缆低于柜体前部，方便用户连接。
五、真空断路器主要技术参数
| 序号 | 项目 | 单位 | 技术参数 |
| 1 | 额定电压 | kV | 3.6，7.2，12 |
| 2 | 额定工频耐受电压 | kV | 对地，相间：42；断口：48 |
| 3 | 额定雷电冲击耐受电压 | kV | 对地，相间：75；断口：85 |
| 4 | 额定频率 | Hz | 50 |
| 5 | 额定电流 | A | 630，1250 |
| 6 | 额定短路开断电流（有效值） | kA | 20，25，31.5 |
| 7 | 额定短路关合电流（峰值） | kA | 50，63，80 |
| 8 | 额定动稳定电流（峰值） | kA | 50，63，80 |
| 9 | 额定热稳定电流 4s（有效值） | kA | 20，25，31.5 |
| 10 | 防护等级 | IP2X | |
| 11 | 外形尺寸（宽 × 深 × 高） | mm | 900×1000×2300 |
| 12 | 重量 | kg | ≈600 |
