产品概述

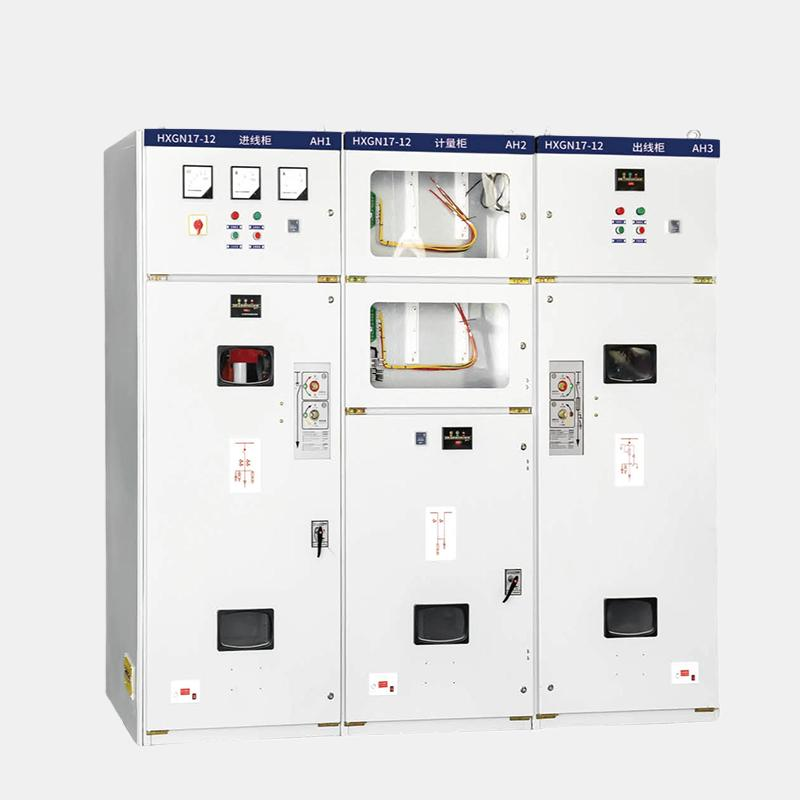

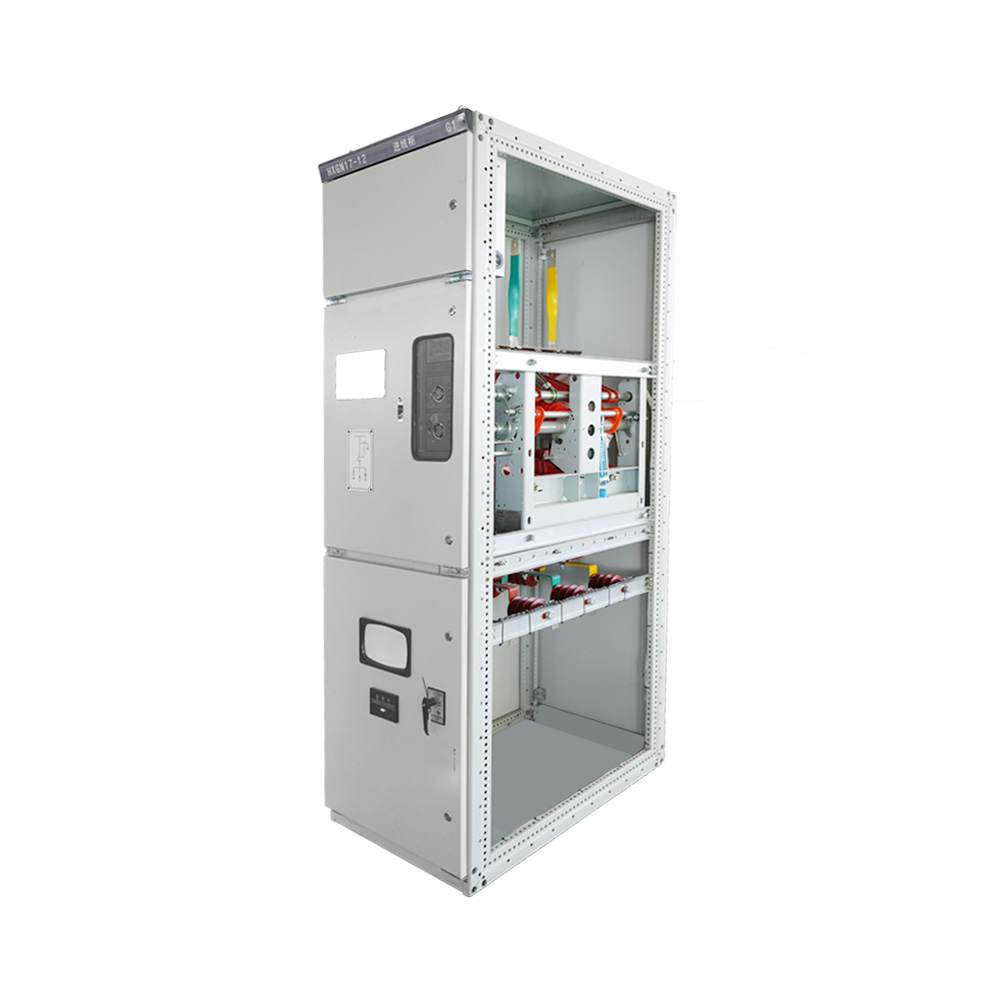

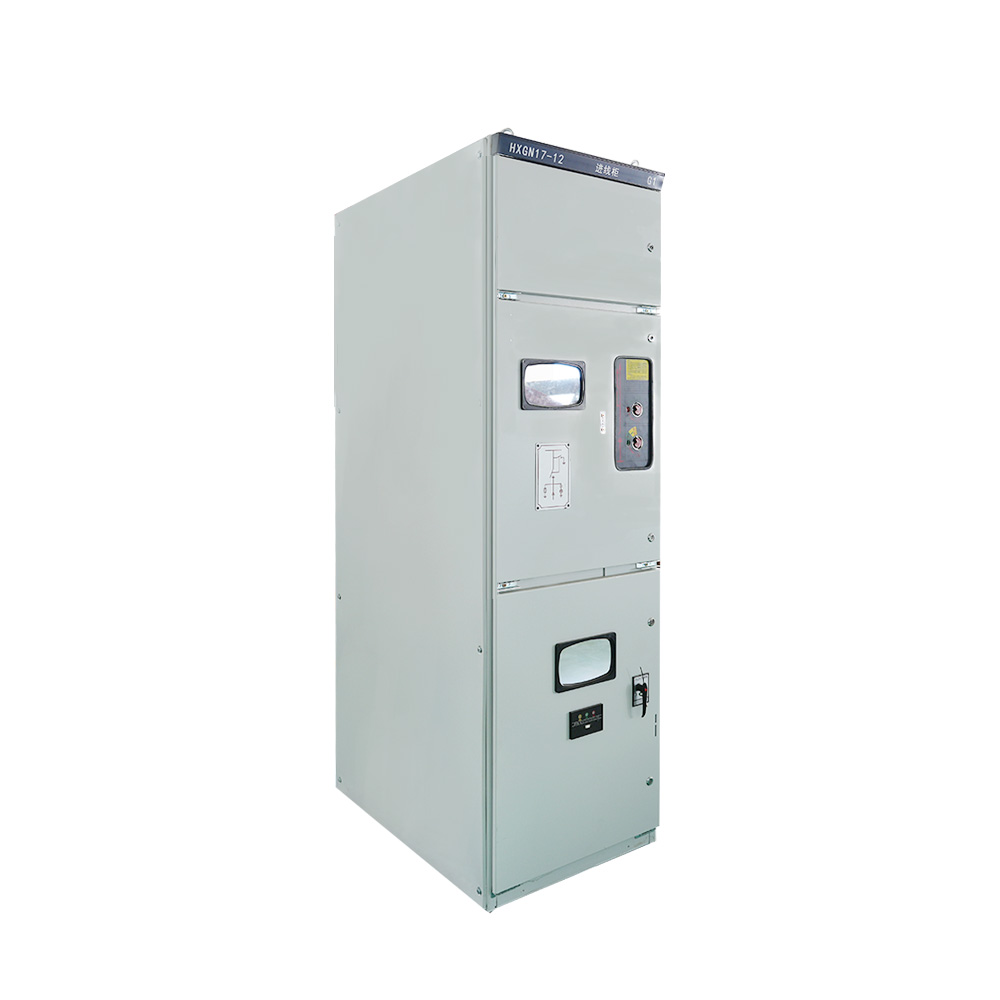

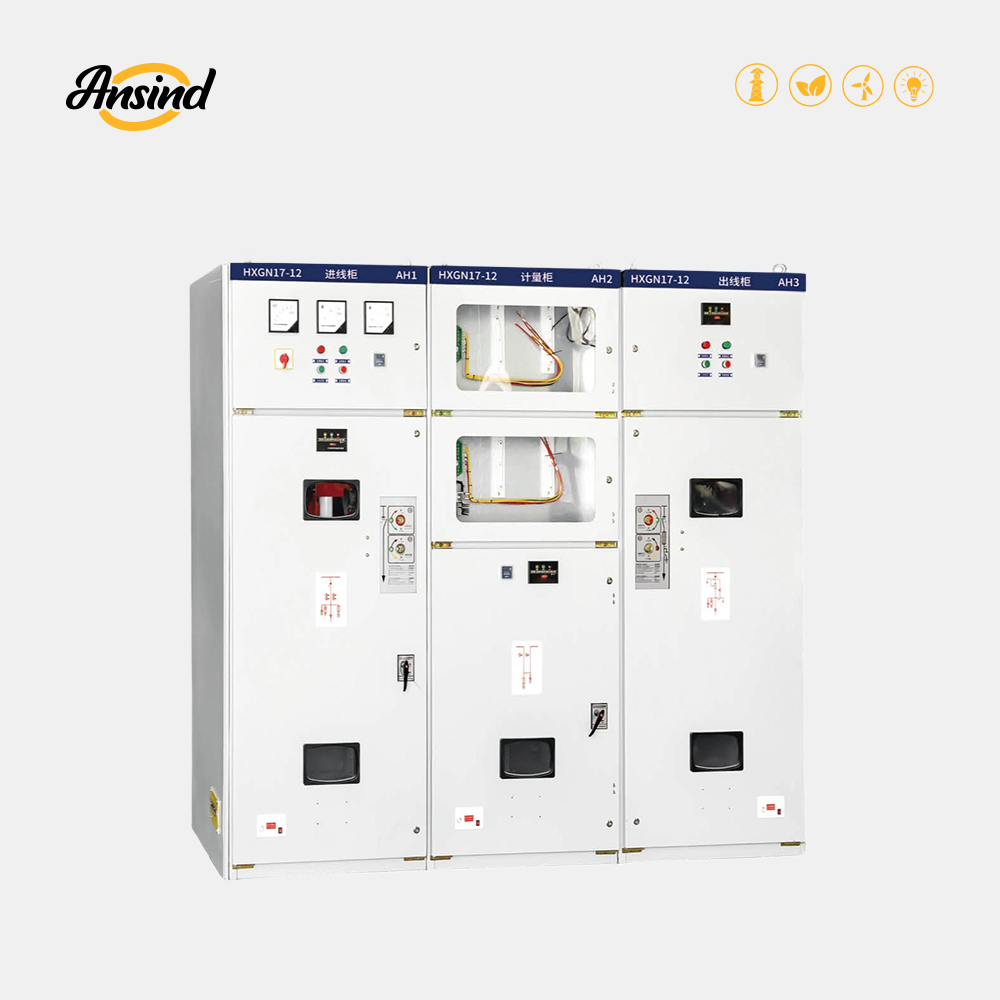

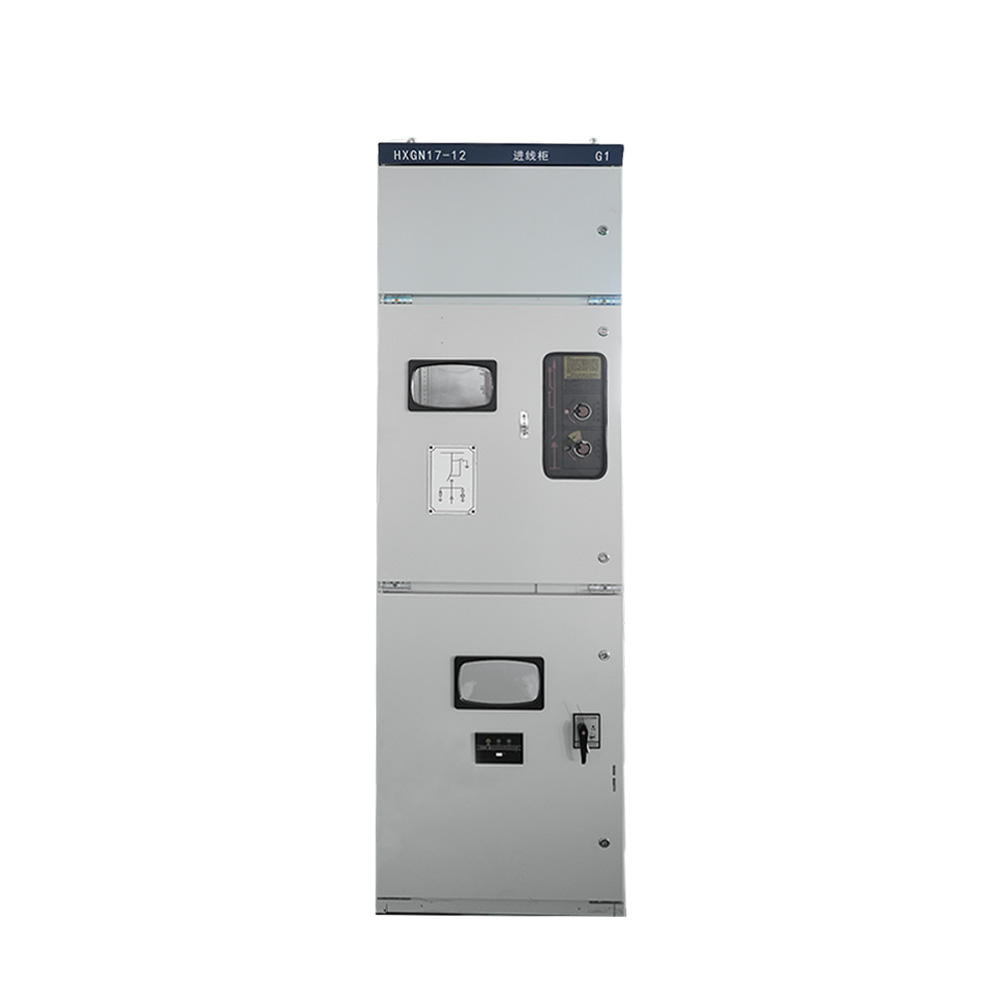

HXGN17-12 交流金属封闭环网开关设备（简称环网柜）是额定电压 12kV、额定频率 50Hz 的交流高压成套电器装置，主要用于三相交流环网、终端配电网和工业用电设备，起接受、分配电能等作用，也适用于装备入箱式变电站。
型号含义
H X G N □ – 12 (□·R) / □
- 环网单元
- 箱式结构
- 固定式
- 户内用
- 设计序号
- 额定电压 kV
- 熔断器
- F：SF6 负荷开关
- Z：真空负荷开关
- 无：压气式负荷开关
- 额定电流 A
使用条件
- 周围空气温度：-15℃~+40℃；
- 海拔高度：1000m 及以下；
- 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不超过 2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过 1.8kPa；
- 地震烈度：不超过 8 度；
- 没有腐蚀性或可燃性气体等明显污染的场所；
注：超出上述正常使用条件时，用户可与本公司协商。
真空断路器主要技术参数
| 序号 | 名称 | 单位 | FN12-10 | FZN25-12 |
| 1 | 额定电压 | kV | 12 | 12 |
| 2 | 1min 工频耐受电压 | kV | 对地及相间 42；隔离断口 48 | 对地及相间 42；隔离断口 48 |
| 3 | 雷电冲击电压（峰值） | kV | 对地及相间 75；隔离断口 85 | 对地及相间 75；隔离断口 85 |
| 4 | 额定频率 | Hz | 50 | 50 |
| 5 | 主母线额定电流 | A | 630 | 630 |
| 6 | 额定电流 | A | 630 | 630 |
| 7 | 额定电流下电寿命 | kVA | 不小于 100 | 不小于 100 |
| 8 | 开断空载变压器容量 | kA/s | 1250 | 1250 |
| 9 | 额定热稳定电流 | kA | 20/4；接地开关 20/2 | 20/4；接地开关 20/2 |
| 10 | 额定动稳定电流（峰值） | kA | 50 | 50 |
| 11 | 额定短路关合电流（峰值） | 次 | 50 | 50 |
主要技术参数
| 序号 | 名称 | 单位 | FN12-10 | FZN25-12 |
| 12 | 熔断器额定电流 | A | 100 | 100 |
| 13 | 额定转移电流 | A | 1500 | 2000 |
| 14 | 组合电器额定短路开断电流 | kA | 31.5 | 31.5 |
| 15 | 机械寿命 | 次 | 2000 | 10000 |
| 16 | 辅助回路 1min 工频耐压 | kV | 2 | 2 |
| 17 | 电动操动机构工作电压 | V | 交直流 220；110 | 交直流 220；110 |
| 18 | 防护等级 | IP2X | IP2X | |
| 19 | 外形尺寸（宽 × 深 × 高） | mm | 650(850)×900×2000(2200) | 650(850)×900×2000(2200) |
