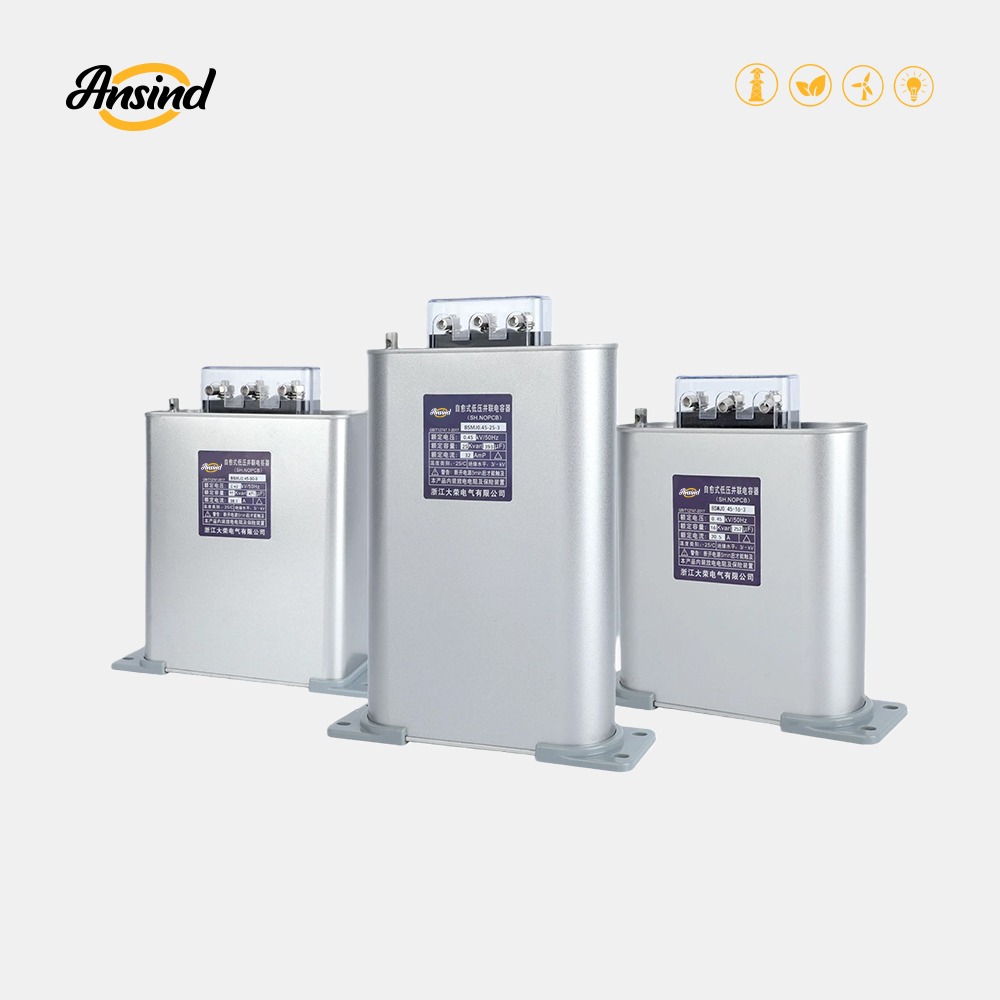

BSMJ 自愈式低压并联电容器 无功补偿系列

一、产品概述

BSMJ 自愈式低压并联电容器属于无功补偿系列，适用于交流 50Hz (60 Hz)、额定电压 1000V 及以下交流电力系统中，作提高功率因素、降低无功损耗、改善电压质量之用。

二、型号及含义

以型号 BSMJ0.45-15-3 为例，各部分含义如下：

• B：系列代号，并联电容器
• S：浸渍剂代号，S 表示微晶蜡、Z (C) 表示植物油、K 表示干式
• MJ：电介质代号，金属化聚丙烯薄膜
• 45：额定电压 (0.45KV)
• 15：额定容量 (15Kvar)
• 3：相数，”3″ 为三相，”1″ 为单相，”3YN” 为分相

三、主要技术参数

1. 使用环境：海拔高度不超过 2000m，环境温度类别 – 25/D；
2. 额定电压和容量：23~1.2kV 的 1~60kvar，其他电压等级和容量可定制；
3. 额定频率：50Hz 或 60Hz；
4. 容量允差：-5%~+10%；
5. 损耗角正切值：20℃时 tanδ0.001；
6. 极间耐电压：15 倍额定电压，5 秒钟；
7. 极壳间耐压：2Un+2kV 或 3kV，取较高方，10 秒，无永久性击穿或闪络；
8. 最高允许过电压：1 倍额定电压时，每 24 小时中不超过 8 小时；1.15 倍额定电压时，每 24 小时中不超过 30 分钟；1.2 倍额定电压时，不超过 5 分钟；1.3 倍额定电压时，不超过 1 分钟；
9. 最大允许电流：允许电流不超过3 倍额定电流下运行。过渡过电流，考虑过电压，电容正偏差以及谐波的影响，过渡过电流最大不超过 1.43 倍额定电流；
10. 自放电性能：电容器断电后 3 分钟剩余电压从√2Un 降至 50V 以下；

四、选型及图样

1. 安装和维护必须由具有资格的人员进行操作；
2. 在运行前，必须切断设备的电源；
3. 断开后间隔下一次投入时间应保持至少 3 分钟以上，触摸电容器前应用一根绝缘导线对电容器的两极放电；

型号规格参数表



型号规格	额定电压 (kV)	额定容量 (Kvar)	额定电容 (uf)	额定电流 (A)	外壳尺寸（长 × 宽 × 高）	外形图号
0.4-5-3	0.4	5	99.5	7.2	168×60×115	A1
0.4-8-3	0.4	8	159.2	11.5	168×60×135	A1
0.4-10-3	0.4	10	199.0	14.4	168×60×135	A1
0.4-12-3	0.4	12	238.9	17.3	168×60×175	A1
0.4-14-3	0.4	14	278.7	20.2	168×60×175	A1
0.4-15-3	0.4	15	298.6	21.7	168×60×175	A1
0.4-16-3	0.4	16	318.5	23.1	168×60×215	A1
0.4-20-3	0.4	20	398.1	28.9	168×60×215	A1
0.4-25-3	0.4	25	497.6	36.1	170×89×210	B1
0.4-30-3	0.4	30	597.1	43.3	170×89×210	B1
0.4-40-3	0.4	40	796.2	57.7	180×95×270	B2
0.4-50-3	0.4	50	995.2	72.2	170×89×315	B2
0.4-60-3	0.4	60	1194.3	86.6	340×70×210	C
0.45-5-3	0.45	5	78.6	6.4	168×60×115	A1
0.45-8-3	0.45	8	125.8	10.3	168×60×115	A1
0.45-10-3	0.45	10	157.3	12.8	168×60×135	A1
0.45-12-3	0.45	12	188.7	15.4	168×60×175	A1
0.45-14-3	0.45	14	220.2	18.0	168×60×175	A1
0.45-15-3	0.45	15	235.9	19.2	168×60×175	A1
0.45-16-3	0.45	16	251.6	20.5	168×60×175	A1
0.45-20-3	0.45	20	314.5	25.7	168×60×215	A1
0.45-25-3	0.45	25	393.2	32.1	168×60×245	A1
0.45-30-3	0.45	30	471.8	38.5	170×89×210	B1
0.45-40-3	0.45	40	629.1	51.3	170×89×255	B1
0.45-50-3	0.45	50	786.3	64.2	180×95×270	B2
0.45-60-3	0.45	60	943.6	77.0	180×95×330	B2
0.48-5-3	0.48	5	69.1	6.0	168×60×115	A1
0.48-8-3	0.48	8	110.6	9.6	168×60×115	A1
0.48-10-3	0.48	10	138.2	12.0	168×60×135	A1
0.48-12-3	0.48	12	165.9	14.4	168×60×175	A1
0.48-14-3	0.48	14	193.5	16.8	168×60×175	A1
0.48-15-3	0.48	15	207.3	18.0	168×60×175	A1
0.48-16-3	0.48	16	221.2	19.2	168×60×175	A1
0.48-20-3	0.48	20	276.5	24.1	168×60×215	A1
0.48-25-3	0.48	25	345.6	30.1	168×60×245	A1
0.48-30-3	0.48	30	414.7	36.1	170×89×210	B1
0.48-40-3	0.48	40	552.9	48.1	170×89×255	B1
0.48-50-3	0.48	50	691.1	60.1	180×95×285	B2
0.48-60-3	0.48	60	829.4	72.2	180×95×330	B2
0.525-5-3	0.525	5	57.8	5.5	168×60×115	A1
0.525-8-3	0.525	8	92.4	8.8	168×60×115	A1
0.525-10-3	0.525	10	115.5	11.0	168×60×135	A1
0.525-12-3	0.525	12	138.7	13.2	168×60×175	A1
0.525-14-3	0.525	14	161.8	15.4	168×60×175	A1
0.525-15-3	0.525	15	173.3	16.5	168×60×175	A1
0.525-16-3	0.525	16	184.9	17.6	168×60×175	A1
0.525-20-3	0.525	20	231.1	22.0	168×60×215	A1
0.525-25-3	0.525	25	288.9	27.5	168×60×245	A1
0.525-30-3	0.525	30	346.6	33.0	170×89×210	B1
0.525-40-3	0.525	40	462.2	44.0	170×89×255	B1
0.525-50-3	0.525	50	557.7	55.0	180×95×270	B2
0.525-60-3	0.525	60	693.3	66.0	180×95×330	B2
0.69-5-3	0.69	5	33.4	4.2	168×60×115	A1
0.69-8-3	0.69	8	53.5	6.7	168×60×135	A1
0.69-10-3	0.69	10	66.9	8.4	168×60×135	A1
0.69-12-3	0.69	12	80.3	10.0	168×60×175	A1
0.69-14-3	0.69	14	93.6	11.7	168×60×175	A1
0.69-15-3	0.69	15	100.3	12.6	168×60×175	A1
0.69-16-3	0.69	16	107.0	13.4	168×60×215	A1
0.69-20-3	0.69	20	133.8	16.7	168×60×215	A1
0.69-25-3	0.69	25	167.2	20.9	170×89×210	B1
0.69-30-3	0.69	30	200.7	25.1	170×89×210	B1
0.69-40-3	0.69	40	267.6	33.5	170×89×270	B1
0.69-50-3	0.69	50	334.5	41.8	170×89×315	B1
0.69-60-3	0.69	60	401.4	50.2	340×70×210	C
0.25-5-3 YN	0.25	5	3×84.9	6.7	168×60×115	A2
0.25-8-3 YN	0.25	8	3×135.9	10.7	168×60×175	A2
0.25-10-3 YN	0.25	10	3×169.9	13.3	168×60×175	A2
0.25-12-3 YN	0.25	12	3×203.8	16.0	168×60×175	A2
0.25-14-3 YN	0.25	14	3×237.8	18.7	168×60×215	A2
0.25-15-3 YN	0.25	15	3×254.8	20.0	168×60×215	A2
0.25-16-3 YN	0.25	16	3×271.8	21.3	168×60×215	A2
0.25-20-3 YN	0.25	20	3×339.7	26.7	170×89×210	B3
0.25-25-3 YN	0.25	25	3×424.6	33.3	170×89×200	B3
0.25-30-3 YN	0.25	30	3×509.6	40.0	170×89×255	B3
0.23-5-3 YN	0.23	5	3×100.3	7.2	168×60×115	A2
0.23-8-3 YN	0.23	8	3×160.5	11.6	168×60×175	A2
0.23-10-3 YN	0.23	10	3×200.7	14.5	168×60×175	A2
0.23-12-3 YN	0.23	12	3×240.8	17.4	168×60×215	A2
0.23-14-3 YN	0.23	14	3×280.9	20.3	168×60×215	A2
0.23-15-3 YN	0.23	15	3×301.0	21.7	170×89×210	B3
0.23-16-3 YN	0.23	16	3×321.1	23.2	170×89×210	B3
0.23-20-3 YN	0.23	20	3×401.4	29.0	170×89×215	B3
0.23-25-3 YN	0.23	25	3×501.7	36.2	170×89×245	B3
0.23-30-3 YN	0.23	30	3×602.0	43.5	170×89×270	B3
0.28-5-3YN	0.28	5	3×67.7	6.0	168×60×115	A2
0.28-8-3YN	0.28	8	3×108.3	9.5	168×60×115	A2
0.28-10-3YN	0.28	10	3×135.4	11.9	168×60×135	A2
0.28-12-3YN	0.28	12	3×162.5	14.3	168×60×175	A2
0.28-14-3YN	0.28	14	3×189.6	16.7	168×60×175	A2
0.28-15-3YN	0.28	15	3×203.1	17.9	168×60×175	A2
0.28-16-3YN	0.28	16	3×216.6	19.0	168×60×175	A2
0.28-20-3YN	0.28	20	3×270.8	23.8	168×60×215	A2
0.28-25-3YN	0.28	25	3×338.5	29.8	170×89×210	B3
0.28-30-3YN	0.28	30	3×406.2	35.7	170×89×210	B3

五、结构特征

1. 体积小、重量轻、安装方便：采用优质耐高温金属化聚丙烯薄膜新材料作为介质，以及独特的结构设计使电容器具有良好的自愈性。
2. 损耗低、发热少、温升低：采用新型喷金工艺和独特的金属化膜边缘加厚技术，使电容器抗涌流能力大大加强，性能稳定，工作寿命大大延长，电容器自身能耗降低，实际值低于08%，发热少、温升低，节能效果佳。
3. 优良的自愈性能：介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高。
4. 全新防爆设计，安全可靠：内装自放电电阻和全新专利防爆装置，使用安全可靠。
5. 干式结构不漏油，安全环保：采用微晶蜡或树脂，常温呈固态，溶点高于 70℃。
6. 耐腐蚀金属外壳，美观牢固：金属外壳经特殊双防腐处理，抗腐蚀性大大提高，精细美观。

六、注意事项

1. 过电压和过热将缩短电容器的寿命。因此应严格控制运行条件 (即：环境温度、电压及电流等)。
2. 系统中装并联电容器时，应充分注意以下情况:
3. 在谐波含量严重的环境下，不宜直接装设并联电容器，请串联抗谐波电抗器使用。在谐波含量并不严重的环境下，请提升电容器电压等，(常见的谐波源有：变频器、直流整流器、逆变器、电解电镀设备、中频炉、电弧炉等)。
4. 在电动机固定连接并联电容器时，应使电容器运行电流小于电动机空载电流。
5. 在变压器空载时，应使电容器退出运行。
6. 无外加放电电阻或线圈，电容器再投入需要延时 3 分钟以上。断开电源必须进行短路放电，才能进行触及或测试。

七、订货须知

1. 用户须提供产品额定电压、额定容量、相数等参数
2. 用户尽量提供使用场所的一些特征。如环境条件、电网质量
