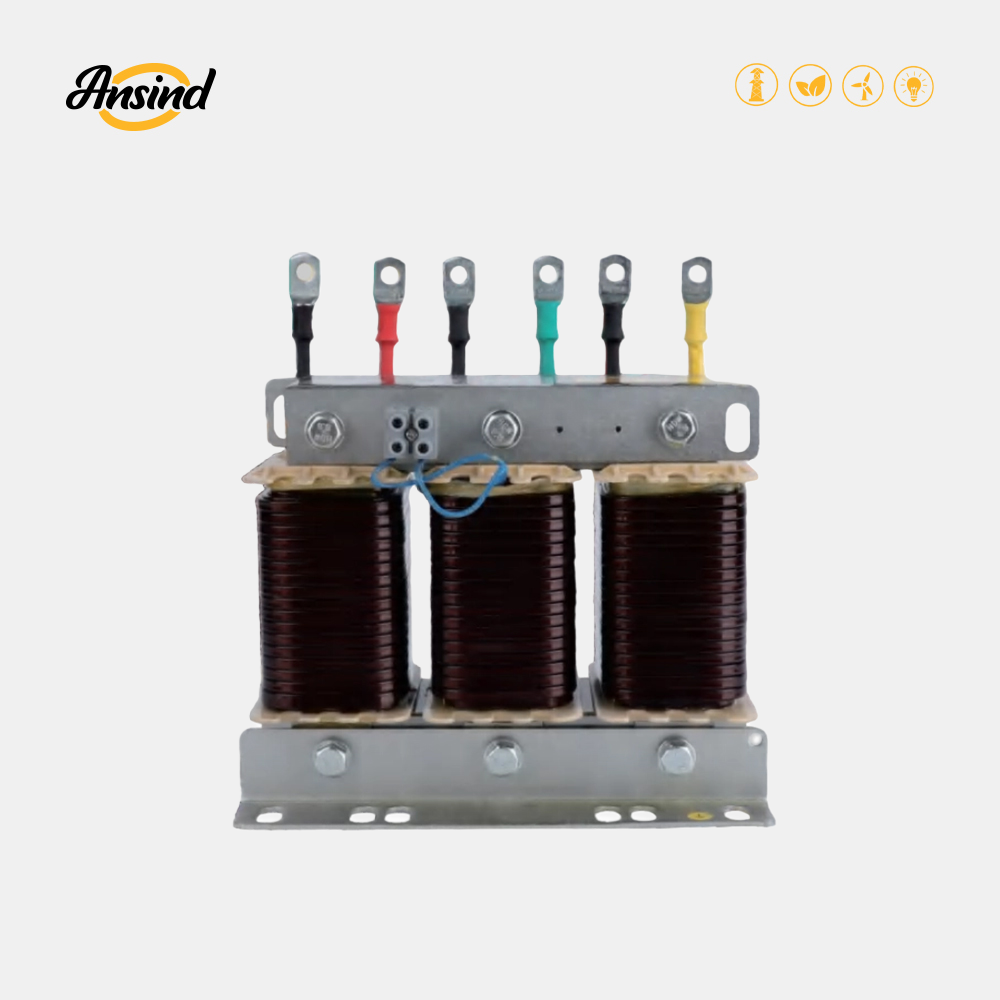

AXD-CK 串联电抗器

适用范围标准

当电容器用于无功功率补偿时，常常受到谐波电流、涌入电流和工作过压的影响，导致电容器损坏和功率因数降低。在电容器前安装串联电抗器有助于抑制和吸收谐波，保护电容器，防止谐波电压/电流的影响，改善电力质量，提高系统功率因数，延长电容器寿命，并确保电极安全运行。

利用环境条件

1. 海拔≤2000米
2. 工作温度-25°C~+45°C，相对湿度≤90%
3. 附近没有有害气体、易燃或爆炸物
4. 安装环境必须通风良好;如果在柜内，则需要通风设备

模型与含义

AXD-CK
• AXD — 制造商代码
• CK — 串联反应堆

性能技术参数

1. 适用电容器电压等级：0.4kV、0.45kV、0.48kV、0.525kV、0.68kV、0.69kV、6kV、10kV、10.5kV、11kV、12kV、13.8kV、35kV
2. 电抗率选项：1%、4.5%、5%、5.67%、6%、7%、12%、13.8%、14%
3. 绝缘等级：B / F / H，噪声≤30dB，持续过载≤1.35×
4. 电抗器安装后系统电压上升公式：
   （Ug — 电容器工作电压 / Un — 系统额定电压 / n — 调谐频率）
5. 电容器容量、电抗器容量、电感和电抗之间的转换公式：
   （Qc — 电容容量 / Qw — 电抗容量 / I — 电抗电流 / Uc — 相电压 / XL — 感性电抗 / Xc — 电容性电抗）

特色

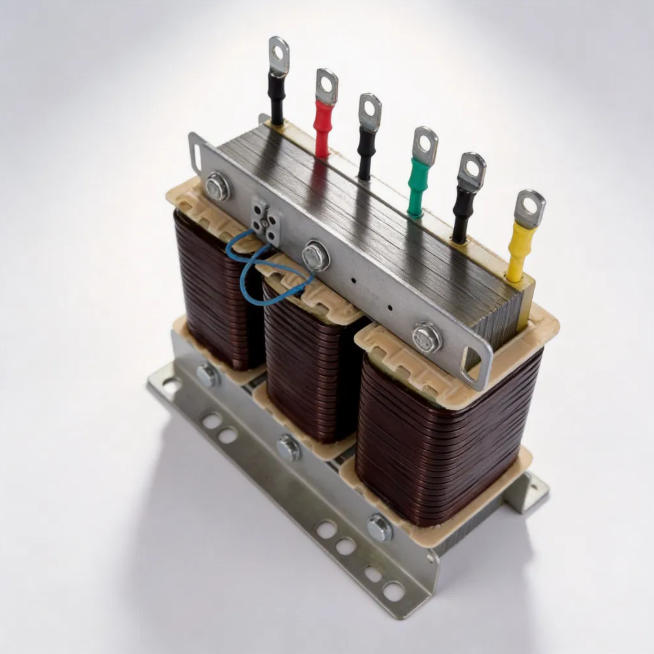

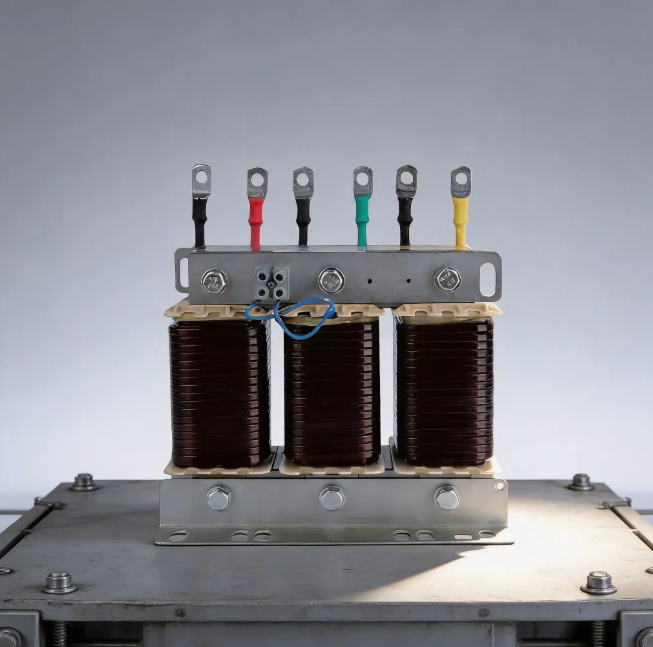

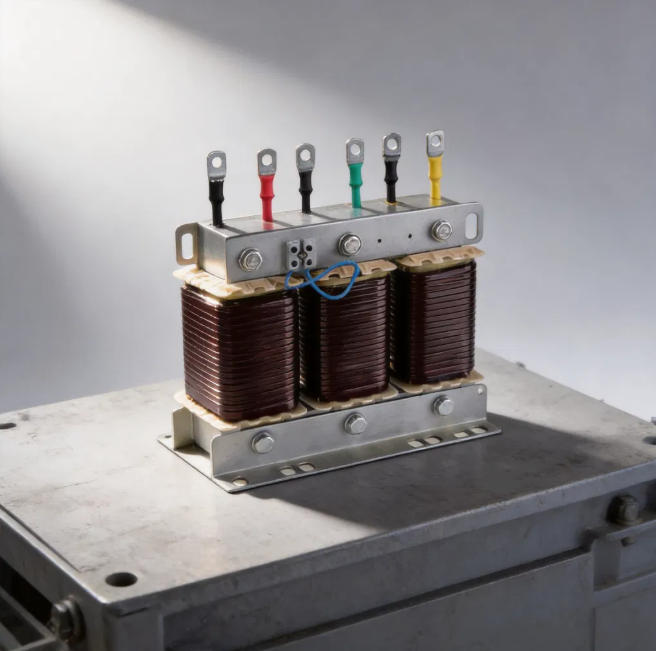

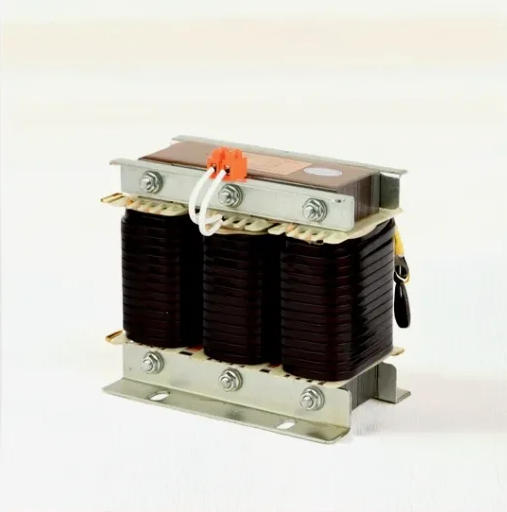

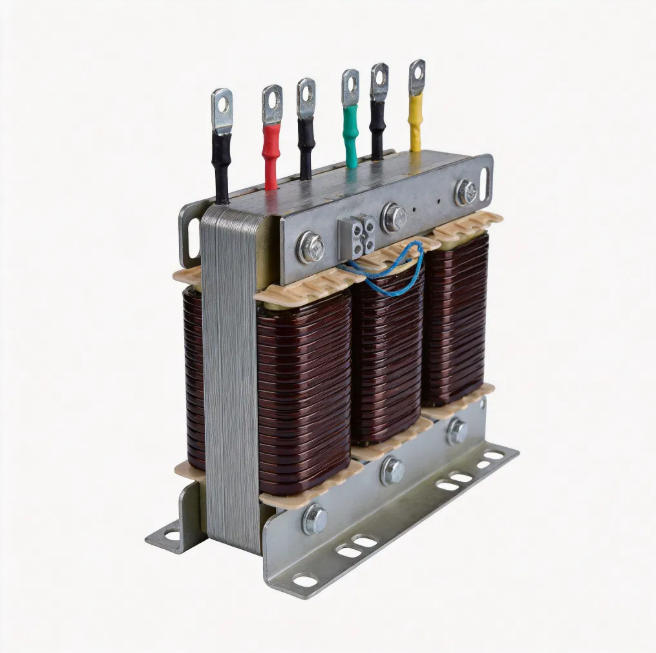

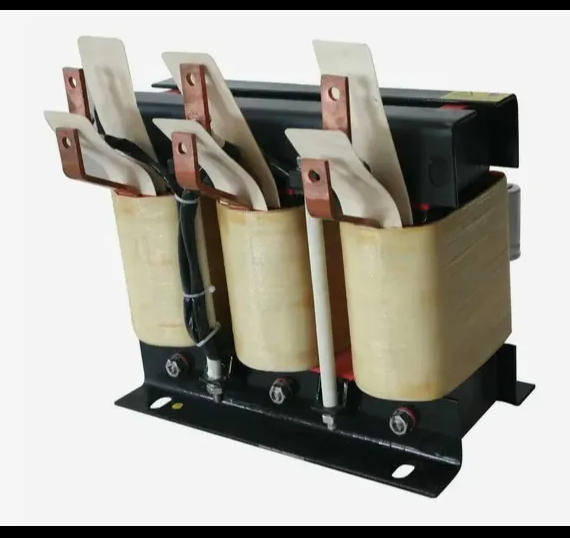

1. 提供三相和单相干式铁芯结构
2. 铁芯由冷轧硅钢制成，毛刺小，层压整齐，损耗低噪声
3. 线圈采用绝缘铜线绕制，表面光滑，外观整洁
4. 所有夹具均具防腐处理，真空清漆固化确保紧密整合，降低温升和噪音
5. 紧凑的结构，易于布线，适合机柜大小，降低安装成本

规格表
