适用范围
AXDQ3 系列 PC 级自动双电源自动转换开关（以下简称开关）主要用于交流 50Hz、额定工作电压至 400V，额定电流至 630A 及以下的三相四线制的供电系统，在供电系统电源电压异常期间中断向负载供电，随后将负载手动或自动切换至备用电源，适用于要求两路电源供电和对电源质量要求高的场合。广泛的应用于医院、商场、银行、高层建筑、电信、矿业、高速公路、机场、工业流水线、及军事设施等。
电器级别：PC 级。
产品符合标准：GB/T14048.11。
型号含义
AXDQ 3 – □ / □ □
- 开关企业代号
- 自动转换
- 设计序号
- 壳架等级电流 (A)
- 极数：3–3 极；4–4 极
- 操作程序：Ⅰ、Ⅱ、Ⅲ

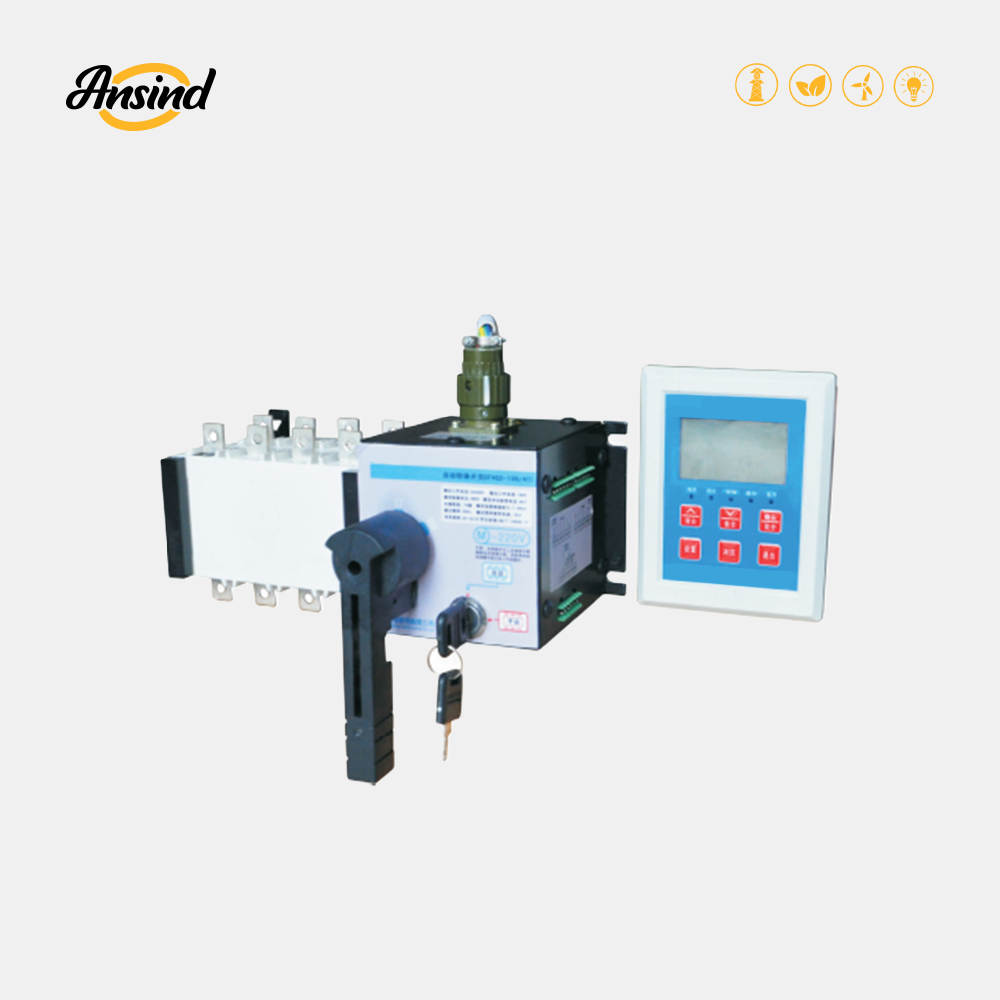

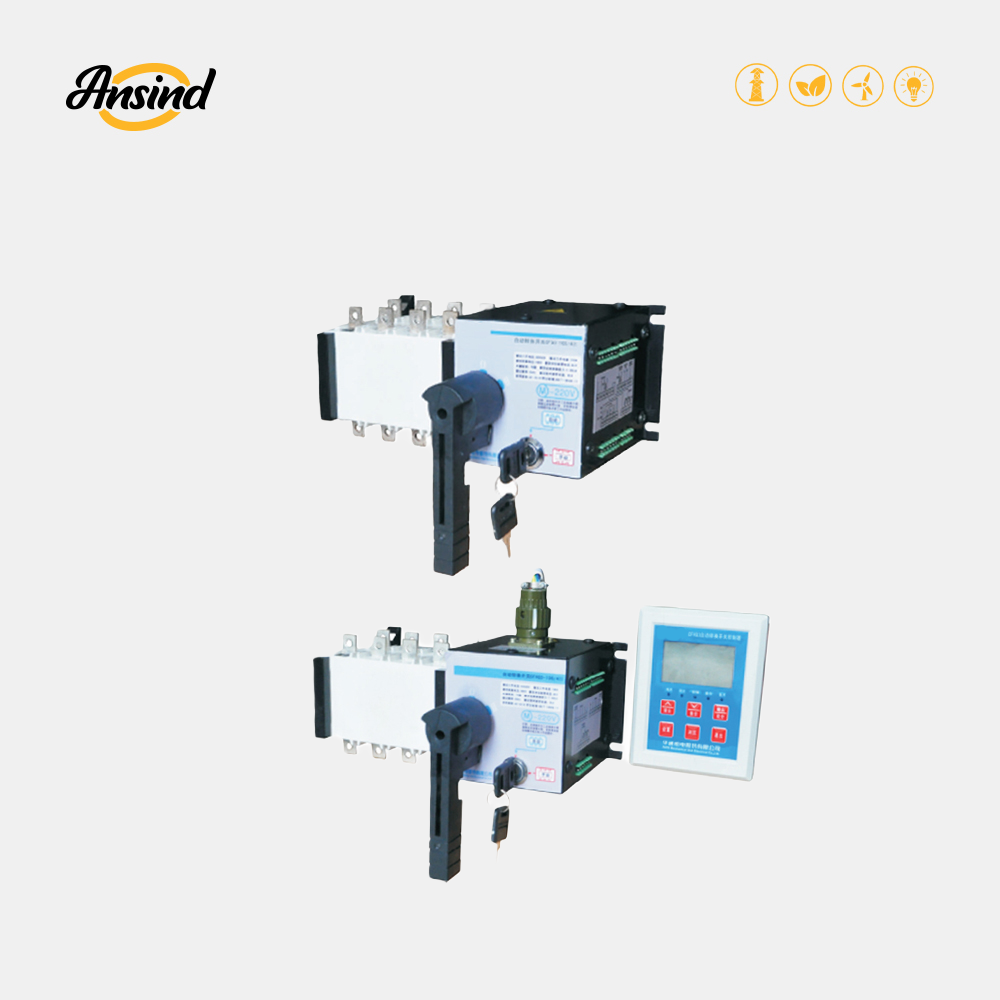

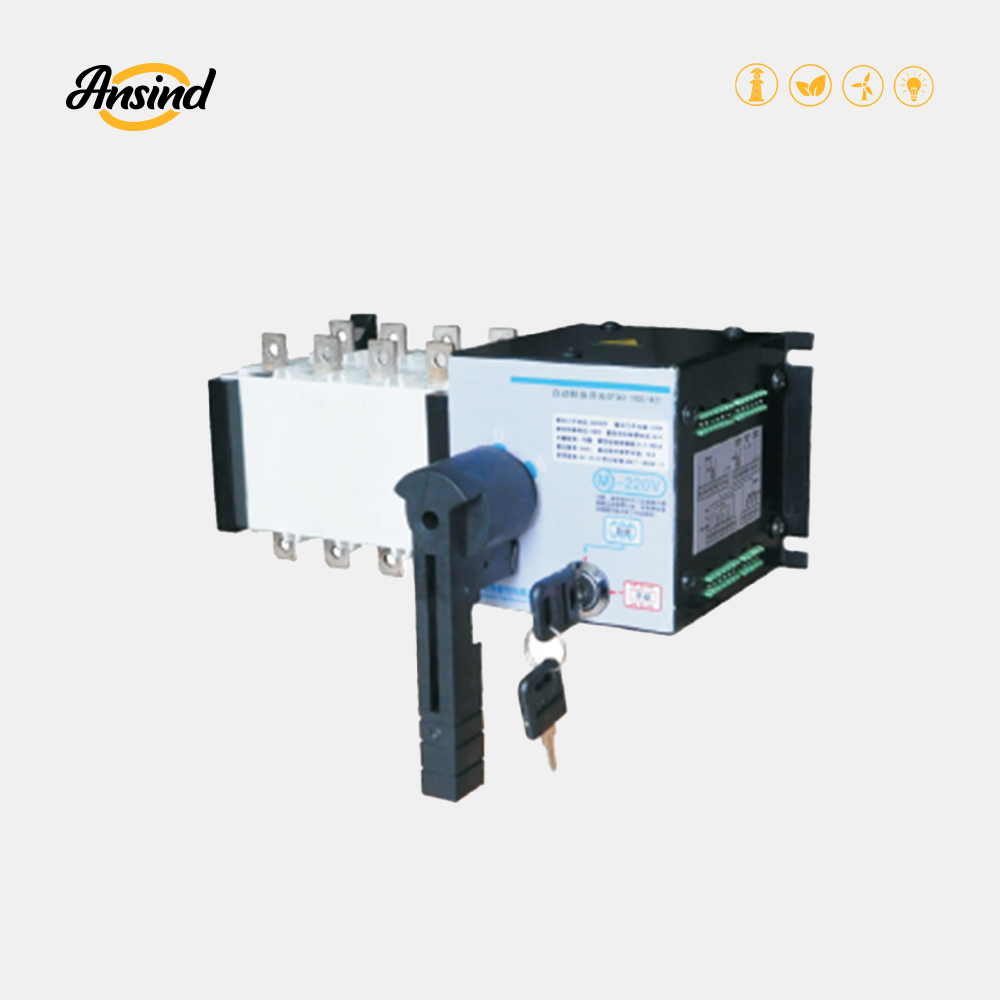

产品结构
- 电气钥匙锁：控制开关内部的控制电源，电气钥匙锁开启时，开关可实现自动控制，远程操控；电气钥匙锁关闭时，开关只可手动操作；
- 操作手柄：使用操作手柄操作时，必须先关闭电气钥匙锁；
- 机械挂锁：检修专用的机械挂锁，检修时将开关打到 “0” 档位，再拉起挂锁机构并挂上挂锁，可防止任何的意外发生 (拉起挂锁则切断了内部的控制电源，无法自动操作；同时也阻止了手柄不能套在手柄轴上，无法手动操作)。
- 指示件：指示开关的三种位置 (Ⅰ、0、Ⅱ)；“Ⅰ” 表示开关 Ⅰ 接通，“Ⅱ” 表示开关 Ⅱ 接通，“0” 表示开关 Ⅰ 和开关 Ⅱ 都断开 (双分位置)。
主要技术参数
| 约定发热电流 Ith (A) | 100 | (160)250 | 630 | 1600 |
| 额定绝缘电压 Ui (V) | 均为 AC690 | 均为 AC690 | 均为 AC690 | 均为 AC690 |
| 额定工作电压 Ue (V) | 均为 AC400 | 均为 AC400 | 均为 AC400 | 均为 AC400 |
| 额定工作电流 Ie (A) | 16、25、32、40、50、63、80、100 | (125、160)200、250 | 315、400、500、630 | 800、1000、1250、1600 |
| 使用类别 | 均为 AC-33iB | 均为 AC-33iB | 均为 AC-33iB | 均为 AC-33iB |
| 操作循环次数 | 6000 | 6000 | 3000 | 3000 |
| 操作循环时间 | 均为 1/min | 均为 1/min | 均为 1/min | 均为 1/min |
| 转换时间 Ⅰ—0—Ⅱ 或 Ⅱ—0—Ⅰ | 均为 3s（或 1 – 99s 延时可调） | 均为 3s（或 1 – 99s 延时可调） | 均为 3s（或 1 – 99s 延时可调） | 均为 3s（或 1 – 99s 延时可调） |
| 额定短时耐受电流 Icw (kA) | 5kA(500ms) | 10kA(1s) | 15kA(1s) | 32kA/60ms |
| 额定冲击耐受电压 Uimp (kV) | 8 | 12 | 12 | 6 |
| 防护等级 | IP00 | IP00 | IP00 | IP00 |
| 控制器功率 (W) – 启动 | 300 | 300 | 300 | 400 |
| 控制器功率 (W) – 正常工作时 | 10 | 62 | 74 | 90 |
开关的功能
- Ⅰ 型开关的功能
当电气钥匙锁开启时，开关可实现自投自复，即当常用电源出现断电或其中任意一相断电时，开关自动转换至备用电源；常用电源恢复正常后，开关自动返回至常用电源。
当电气钥匙锁关闭时，开关可手动操作，实现开关 Ⅰ 接通或开关 Ⅱ 接通或开关 Ⅰ 和开关 Ⅱ 同时断开三种位置。
- Ⅱ 型开关的功能
当电气钥匙锁开启时，开关可实现：常用电源 – 备用电源的自投自复，常用电源 – 发电机的自投自复，有消防功能，有远距离手动控制功能。
当电气钥匙锁关闭时，开关可手动操作，实现开关 Ⅰ 接通或开关 Ⅱ 接通或开关 Ⅰ 和开关 Ⅱ 同时断开三种位置。
- Ⅲ 型开关的功能
当电气钥匙锁开启时，开关可实现：常用电源 – 备用电源的自投自复或自投不自复，常用电源 – 发电机的自投自复，有消防功能，有过、欠电压自动转换功能，有两路电源异常后双分并报警的功能，有零线漏接、错接报警功能，有对两路电源各相电压实时监控的功能。
当电气钥匙锁关闭时，开关可手动操作，实现开关 Ⅰ 接通或开关 Ⅱ 接通或开关 Ⅰ 和开关 Ⅱ 同时断开三种位置。
开关使用时注意事项
- 非专业人士，请勿安装；未经本公司许可，请勿拆开，以免损坏；
- 使用安装前，请仔细认真阅读说明书，以免使用不当；
- 开关内部的控制电源取自常用电源和备用电源，在 85% ~ 110% 的额定电压范围内，开关能正常工作；
- 开关电源端应有过压保护，以免电压过高而损坏内部线路板或控制电机；开关的负载端应有短路保护，以免短路时电流太大烧坏开关本体；
- 使用安装时，请将电气钥匙锁关闭，并将开关打到 “0” 档位。正确的安装方法见图 2 中的 A、B、C；
- 与开关连接的进出母线应根据使用电流的大小，按照 GB 14048.1《低压开关设备和控制设备第 1 部分：总则》标准中表 9 的规定选用，按图 3 所示连接到开关的相应极上；控制电路的连接导线选用 5mm2 的软导线按图 4~6 所示连接开关的控制电路，指示灯电路用户可根据需要选择是否安装，发电信号输出的导线按电流大小选用；
- Ⅲ 型开关的操作使用详见《AXDQ3 自动转换开关控制器》说明书；
- Ⅰ、Ⅱ 型开关通电使用前，请再次确定电压是在 85% ~ 110% 的额定电压范围内，然后开启电气钥匙锁，正式投入使用；
- 开关正常投入使用后，请取下电气钥匙锁的钥匙和操作手柄妥善保管，以防意外。
开关的调试说明
- 在手动位置使用操作手柄，反复操作开关 3~5 次，开关应操作灵活；
- Ⅰ 型开关的自动控制调试：按接线图接好相应的线，确认无误后再开启电气钥匙锁，然后接通双电源，开关应转到 “Ⅰ” 档位；再断开常用电源，开关应转到 “Ⅱ” 档位；然后再接通常用电源，开关应自动返回至 “Ⅰ” 档位；
- Ⅱ 型开关的自动控制调试：
1)“全自动 + 发电信号输出” 自动控制调试：按接线图接好相应的线，确认无误后再开启电气钥匙锁，然后接通双电源，开关应转到 “Ⅰ” 档位；断开常用电源，FD + 和 FD – 端子有信号输出开启发电机，开关应转到 “Ⅱ” 档位；然后再接通常用电源，发电机关闭，随后开关应自动返回至 “Ⅰ” 档位；
2)“全自动 + 双分 (或消防)” 自动控制调试：按 9.2 条调试外，增加双分 (或消防) 的调试，在任何情况下，提供 DC24V 电源给 XF + 和 XF – 端子，开关都应双分转到 “0” 档位，切断双路电源；
3)“全自动 + 手动 (远程)” 自动控制调试：将 SA 开关置自动位置，则按 9.2 条调试；将 SA 开关置手动位置进行远程控制的调试：按下 “SB1” 按钮，开关应转到 “Ⅰ” 档位；按下 “SB2” 按钮，开关应转到 “Ⅱ” 档位；按下 “SB3” 按钮，开关应双分转到 “0” 档位，切断双路电源；
4)Ⅲ 型开关的自动控制调试：按《AXDQ3 自动转换开关控制器》使用说明书进行；
5) 检测信号指示灯 (如果按照)：常用电源和备用电源通电时，开关 Ⅰ 和开关 Ⅱ 接通分断时，各信号指示灯均应作相应的指示；
6) 调试完毕后，请先关闭电源，再用手柄将开关转到 “0” 档位。
外形及安装尺寸
- 外形及安装尺寸图 (100-1600)
- 1000-1600 安装图
| 规格 | 总尺寸 | 外形尺寸与安装尺寸 | 接线端子 |
| In | A A1 B B1 C E G J K L N P R S T U W φX Y Y1 | – | – |
| 100A/3 | 260 265 120 106 170 145 115 220 83 6 85 30 13 18 2.5 106 126 6 40 92 | – | – |
| 100A/4 | 272 244 120 106 170 145 115 231 83 6 85 30 13 18 2.5 106 126 6 40 92 | – | – |
| 160A/3 | 320 268 142 141 226 194 145 254 102 6.5 92 36 20 25 3.5 124 126 9 60 130 | – | – |
| 160A/4 | 350 297 142 141 226 194 145 285 102 6.5 92 36 20 25 3.5 124 156 9 60 130 | – | – |
| 250A/3 | 255 310 175 142 242 210 145 295 93 7 92 50 25 30 3.5 134 165 11 64 146 | – | – |
| 250A/4 | 408 362 175 142 242 210 145 345 93 7 92 50 25 30 3.5 134 165 11 64 146 | – | – |
| 400A/3 | 470 376 262 219 325 275 191 360 180 8.5 97 65 32 40 5 218 189 11 83 197 | – | – |
| 400A/4 | 532 435 262 219 325 275 191 425 180 8.5 97 65 32 40 5 218 189 11 83 197 | – | – |
| 630A/3 | 470 376 272 219 325 275 191 360 180 8.5 97 65 40 50 5 218 189 12 83 197 | – | – |
| 630A/4 | 532 435 272 219 325 275 191 425 180 8.5 97 65 40 50 5 218 189 12 83 197 | – | – |
| 800A/3 | 670 515 353 250 321 308 403 495 220 11 87 120 60 54.5 5 250 207 12 83 240 | – | – |
| 800A/4 | 760 636 353 250 321 308 403 616 220 11 87 120 60 54.5 8 250 207 13.5 107 240 | – | – |
| 1000A/3 | 870 520 345 250 374 325 443 495 220 11 90 120 60 54 8 250 180 11 110 252 | – | – |
| 1000A/4 | 980 635 345 250 374 325 443 610 220 11 90 120 60 54 8 250 180 11 110 252 | – | – |
| 1250A/3 | 870 520 370 250 374 325 443 495 220 11 90 120 80 68 8 250 180 12 110 252 | – | – |
| 1250A/4 | 980 635 370 250 374 325 443 610 220 11 90 120 80 68 8 250 180 12 110 252 | – | – |
| 1600A/3 | 870 520 370 250 374 325 443 495 220 11 90 120 80 68 10 250 180 12 112 252 | – | – |
| 1600A/4 | 980 635 370 250 374 325 443 610 220 11 90 120 80 68 10 250 180 12 112 252 | – | – |
| 2000A/3 | 870 520 405 250 544 495 443 610 220 11 90 120 80 100 10 250 180 12 224 169 | – | – |
| 2000A/4 | 980 635 100 250 544 495 443 610 220 11 90 120 80 100 10 250 180 12 224 169 | – | – |
| 2500A/3 | 870 520 410 250 544 495 443 610 220 11 90 120 80 105 12 250 180 12 226 174 | – | – |
| 2500A/4 | 980 635 410 250 544 495 443 610 220 11 90 120 80 105 12 250 180 12 226 174 | – | – |
| 3200A/3 | 870 520 430 250 544 495 443 610 220 11 90 120 80 115 15 250 180 12 230 179 | – | – |
| 3200A/4 | 980 635 430 250 544 495 443 610 220 11 90 120 80 115 15 250 180 12 230 179 | – | – |
①、LCD 显示屏
②、设定键
③、右移键
④、数字加键
⑤、数字减键 / 报警
⑥、手动键
⑦、自动键
⑧、双分键
注：LCD 显示自投自复检查 (自复)，自投不自复简称 (不自复)，“SF04” 不可改动。
控制器安装开孔尺寸：87×148
订货须知
订货时请注明：开关控制类型、开关极数、电流等级、及订货数量。如自动转换开关 100A、4 极、Ⅰ 型的产品型号为：AXDQ3-100/4Ⅰ。
