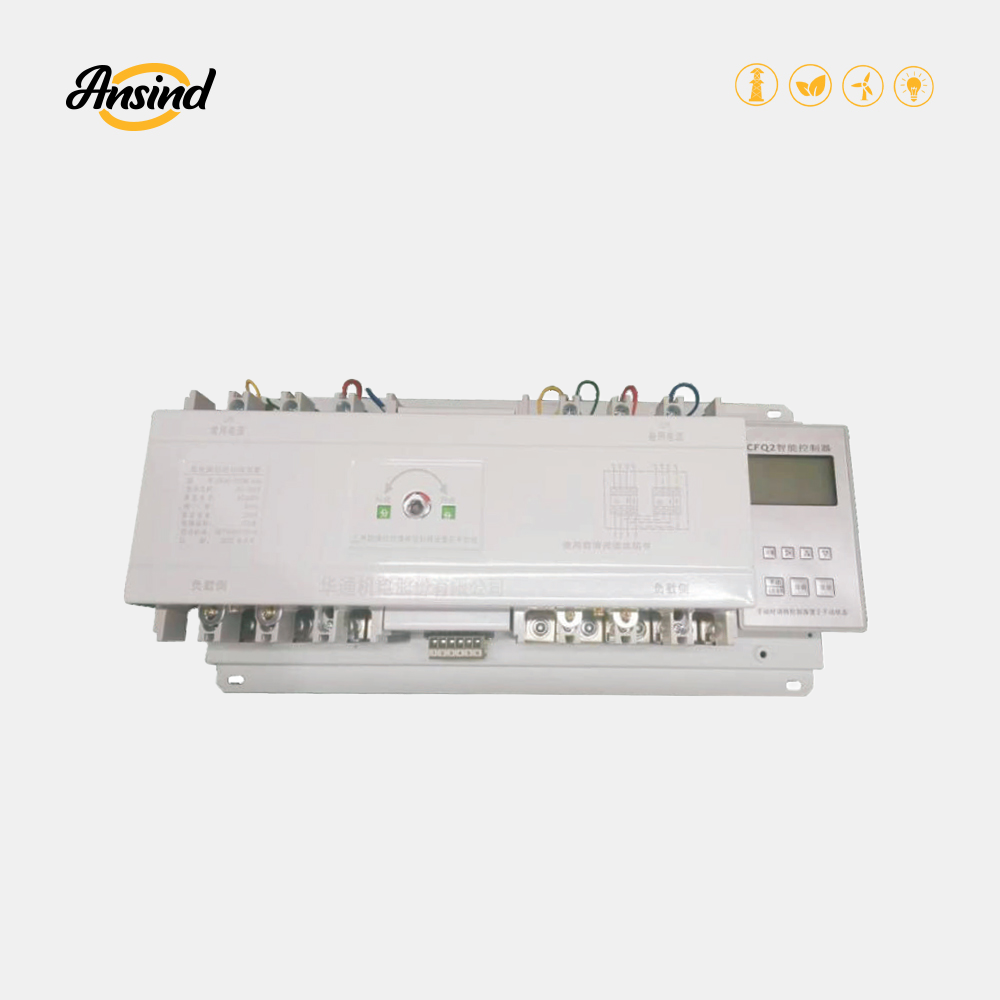

AXDQ2 智能型双电源自动转换开关

一、适用范围

本系列产品适用于交流 50Hz，额定工作电压 400V 以下，额定电流 630A 以下的双电源供电系统；对三相四线供电的两路电源（N）与备用电源（R）同时检测，当任何一相发生过压、欠压（包括缺相）即自动从异常电源切换到正常电源（也可设定为手动切换），使双电源供电系统实现无人值守变电所。随着对供电系统的安全性和可靠性要求越来越高，自动转换开关越来越多地被应用在电力系统、医院、邮电通讯、消防、宾馆、银行、机场、码头、住宅小区、高层建筑、电视台、军事设施、商场等不允许停电的重要场所。

产品符合标准：GB/T14048.11、IEC 60947-6-1。

二、型号含义

AXDQ2 – □□ / □□

• 自投自复 (电网 — 电网)：“R”
• 自投不自复 (电网对电网)：“S”
• 自投自复 (电网 — 发电)：“F”
• 一体式：“A”；分体式：“B”
• 断路器为 3 极：“3”；断路器为四极：“4”
• 壳架等级电流
• 设计序号
• 双电源自动切换装置
• 双电源

三、正常工作条件

• 周围空气温度不超过 + 40℃不低于 – 5℃；
• 安装地点的海拔高度不超过 2000m；
• 大气相对湿度在周围空气温度为 + 40℃时不超过 50%；在较低温度下可有较高的相对湿度；最湿月的月平均最大相对湿度为 90%，同时该月的月平均最低温度为 + 25℃，并应考虑到因温度变化发生在产品表面上的凝露；
• 污染等级为 3 级；
• 安装类别为 Ⅱ 级；
• 两路电源接切换装置上端，负载接下端，不可反接；
• 开关电器防护等级 IP20，转换控制器为 IP30。

四、结构特点

• 本系列自动转换开关为 CB 级；
• 使用类别：AC-33B，额定绝缘电压：AC6300V；
• 转换动作时间：3s～4s（不包括设定的延时）；
• 转换开关由相对独立的两个部分组成：开关电器（本体）、转换控制器。两者通过专用电缆连接；
• 可进行常用和备用两路电源各相电压有效值的实时检测，并实时与设定值进行比较，如有电压异常（过压、欠压、缺相、失压）有故障时，按预设功能延时切换；
• 过载与短路保护：在过载与短路故障条件下的脱口，并具有故障自动报警功能且两路电源不能转换；需故障排除后，方可正常工作；
• 两路断路器具有可靠的机械和电气双重联锁保护。

五、主要技术参数

表 1



型号	配备的断路器	极数	额定断路接通能力 Icn (kA)	额定短时分断能力 Icn (kA)	转换动作时间 To (s)	额定电流 In（A）
AXDQ2-125	CFM1-125	3P、4P	7.65	5	3~4	16、20、32、40、50、63、80、100、125
AXDQ2-250	CFM1-250	3P、4P	17	10	3~4	100、125、160、180、200、225、250
AXDQ2-400	CFM1-400	3P、4P	17	10	3~4	250、316、350、400
AXDQ2-630	CFM1-630	3P、4P	30	15	3~4	500、630
AXDQ2-800	CFM1-800	3P、4P	30	15	3~4	630、800

六、产品功能

1、操作模式

• 手动模式：当控制器设置为 “手动模式” 时，可以通过控制器的按键完成路合闸、Ⅱ 路合闸、双分等三种状态的切换。
• 自动模式：当控制器设置为 “自动模式” 时，它根据整定要求检测两路电源的状态，自动完成转换。
• 远程操作：控制器可接受远程操作指令，根据指令完成对装置的转换操作。

2、自动切换功能

自投自复模式：只要路电源正常，控制器控制转换装置使用路电源 (以路电源优先为例)。其工作状态如下：

表 2



Ⅰ 路电源		Ⅱ 路电源		控制器操作
开关	电源	开关	电源	不动作
ON	√	OFF	√/×	不动作
ON	×	OFF	√	切换到 Ⅱ 路电源
OFF	√	ON	√/×	切换到 Ⅰ 路电源
ON/OFF	×	ON/OFF	×	不动作

自投不自复模式：开关合闸后，只有当前电源异常且另一电源正常才切换，当前电源正常或两路电源都异常不切换。其工作状态表如下:

表 3



Ⅰ 路电源		Ⅱ 路电源		控制器操作
开关	电源	开关	电源
ON	√	OFF	√/×	不动作
ON	×	OFF	√	切换到 Ⅱ 路电源
OFF	√/×	ON	√	不动作
OFF	√	ON	×	切换到 Ⅰ 路电源
ON/OFF	×	ON/OFF	×	不动作
OFF	√	OFF	√	切换到 Ⅰ 路电源

注释：ON：开关合闸；OFF：开关分闸；√：电源正常；×：电源异常注意；控制器的电网结构设置为 “电网 – 发电” 时，默认切换到 “Ⅰ 路优先”，“自投自复” 工作方式。

3、测量与查询

控制器实时测量两路电源的各相电压，并在显示屏上轮流显示当前输出电源的各相电压。用户可通过浏览功能查阅两路电源的 6 个相电压及报警代码。

4、参数设置

控制器的参数设置功能允许用户现场设置相关参数，以满足现场的具体要求。

5、消防卸载或消防供电

• 消防卸载：控制器接收到火灾监控系统的信号后，执行 “双分” 切换，并发出报警信号，控制器转换到手动方式。
• 消防供电：控制器接收到火灾监控系统的信号后，若处于自动模式，控制器转换到 “自投不自复” 方式，保障消防用电持续供给，消防解除后控制器恢复 “自投自复” 或 “自投不自复”。

6、消防信号

• 脉冲：控制器接受到火灾监控系统的信号后控制器保持消防报警状态，需要手动解除报警。
• 电平：电平信号消失后，控制器自动解除消防报警并恢复工作模式。

7、适用电网结构

控制器适用于两种电网结构，即 “电网 – 电网” 和 “电网 – 发电” 结构。这里的发电机用作 Ⅱ 路电源，接在 Ⅱ 路，控制器提供一组 C 型继电器触点控制发电机的启 / 停。

当控制器配置为适用 “电网 – 发电” 结构时，需要一路辅助电源保障控制器可靠工作。辅助电源可以取自发电机的蓄电池，也可以配置独立的辅助电源。

8、自诊断与故障报警

控制器配置了自诊断和系统故障报警功能，目的是提高转换装置的可靠性和安全性。主要功能如下：

• 切换失败故障报警功能；
• 中性线漏接、断线和错接报警功能。

（二）智能控制器功能

智能控制器由键盘位置输入和 (LCD) 显示，可对常用电源 (N) 和备用电源 (R) 三相同步检测，并轮流显示每一相电压的状态，对断相、失压、欠压或过压，低于额定工作电压值的 80% 时判为欠压，高于额定工作电压值的 120% 时判为过压，微机对检测结果做出处理，然后发出相应指令，处理结果可显示在 (LCD) 上，给用户一个良好的人机对话界面；当控制器检测到消防指令 (DC24V 电源) 时，控制器发出指令将开关双分；当报警系统打开时 (按⊙键)，同时 LCD 显示 “报警”，表示报警系统打开，当检测到消防指令或常备用电源都出现异常时会发出 “嘟嘟” 的报警声；报警及报警系统可人工关闭 (按⊕键，LCD 上的 “报警” 字样消失)。

例：自投自复模式，常用电源 (N) 出现异常将自动换到备用电源 (R) 供电，当常用电源 (N) 恢复正常则自动返回，报警系统打开时，如两路工作电源同时出现故障，微机发出报警提示，其电源恢复正常优先工作。

工作模式：

• 自投自复 (R) 式 适用电网与电网
• 自投不自复 (S) 式 适用电网与电网
• 自投自复 (F) 式 适用电网与电发
• 内置发电和消防功能 DC24V

注：自保是该系列中的特色，当电源出现异常具有先保护再延时的特色。

• □自投自复电网 — 电网

开机初始默认自动、常用 (手动、双分) 电源供电，当电源出现异常 (任一相过压、欠压失压或断相) 时，控制器 LCD 上的 NA、NB、NC、PA、PB、PC 会相应消失。常用电源 (N) 出现异常 3S 后自动换至双分状态，经延时切换到备用电源 (R) 供电，延时时间可设定为 0-30s。出厂时设定为 3S，当常用电源恢复正常后，则自动切换到常用电源 (N) 供电；备用电源 (R) 出现异常控制器会发出 “嘟嘟” 的报警声。该报警亦可人为关闭⊕。LCD 上 “报警” 字样消失，表示报警系统已关闭。按下减键⊕“报警” 字样显示，同时会发出 “嘟” 一声，表示报警系统已打开。

• □自投不自复电网 — 电网

开机初始默认自动、常用 (手动、双分) 电源供电，当电源出现异常 (任一相过压、欠压、失压或断相) 时，控制器 LCD 的 NA、NB、NC、PA、PB、PC 会相应消失。常用电源 (N) 出现异常 3s 后自动切换至双分状态，在经延时切换到备用电源 (R) 供电，延时时间可设定为 0-30s，出厂时设定为 3s，当常用电源恢复正常后，则不能自动返回常用电源 (N) 供电，需手动返回；备用电源 (R) 出现异常，控制器会发出 “嘟嘟” 的报警声。该报警亦可人为关闭⊕。LCD 上 “报警” 字样消失，表示报警系统已关闭。按下减键⊕报警字样显示，同时会发出 “嘟” 一声，表示报警系统已打开。

• □自投自复电网 — 发电

控制器对常用电源 (N) 及发电电源 (R) 进行检测，当常用电源 (N) 出现异常时，系统给发电机组发出一条发电指令常闭触点和卸载指令 (常开触点) 起动发电机组，当电网电压 (N) 恢复正常后，控制系统经延时，则自动返回到常用电源 (N) 供电，发电机组需人工关闭。

七、外形及安装尺寸

• 控制器外形及安装尺寸 (开孔尺寸：86mm×146mm)

一体式自动转换开关安装尺寸见表





规格	尺寸 (mm)
	W	W1	L	L1	H	Lmax
AXDQ2-125	420	380	240	225	138	–
AXDQ2-250	470	438	247	225	162	–
AXDQ2-400	615	555	330	303	200	–
AXDQ2-630	726	670	330	300	200	–
AXDQ2-800	790	743	325	302	200	450
AXDQ2-1250	802	752	390	365	255	475

分体式自动转换开关安装尺寸见表 6

表 6



规格	尺寸 (mm)
	W	W1	L	L1	H	Lmax
AXDQ2-125	508	475	206	182	138	–
AXDQ2-250	555	525	216	195	162	–
AXDQ2-400	615	569	330	300	200	–
AXDQ2-630	726	670	330	302	200	–
AXDQ2-800	790	743	325	302	200	450
AXDQ2-1250	802	752	390	365	255	475

图 8 AXDQ2 分体式（略，为分体式开关外形尺寸图）

AXDQ2 自动转换开关配件一览表 7

表 7



名称	数量	备注
合格证	1 份	–
使用说明书	1 册	–
手柄	1 个	–
安装螺钉	4 套	螺栓、螺母、垫片

八、订货须知

订货时请说明双电源型号、额定电流、极数及台数。

例如：如需订购：AXDQ2 系列双电源，250 壳架，125A，3P，100 台。

应写为：AXDQ2-250/3P，125A，100 台。
