一、概述
本产品是吸收国外技术,结合国内实际情况研制开发的,整台产品具有体积小、安装维护简便、低噪音、低损耗、防盗、过负荷能力强、全保护等特点。适用于新建小区、绿化带、公园、车站宾馆、工地、机场等场所。

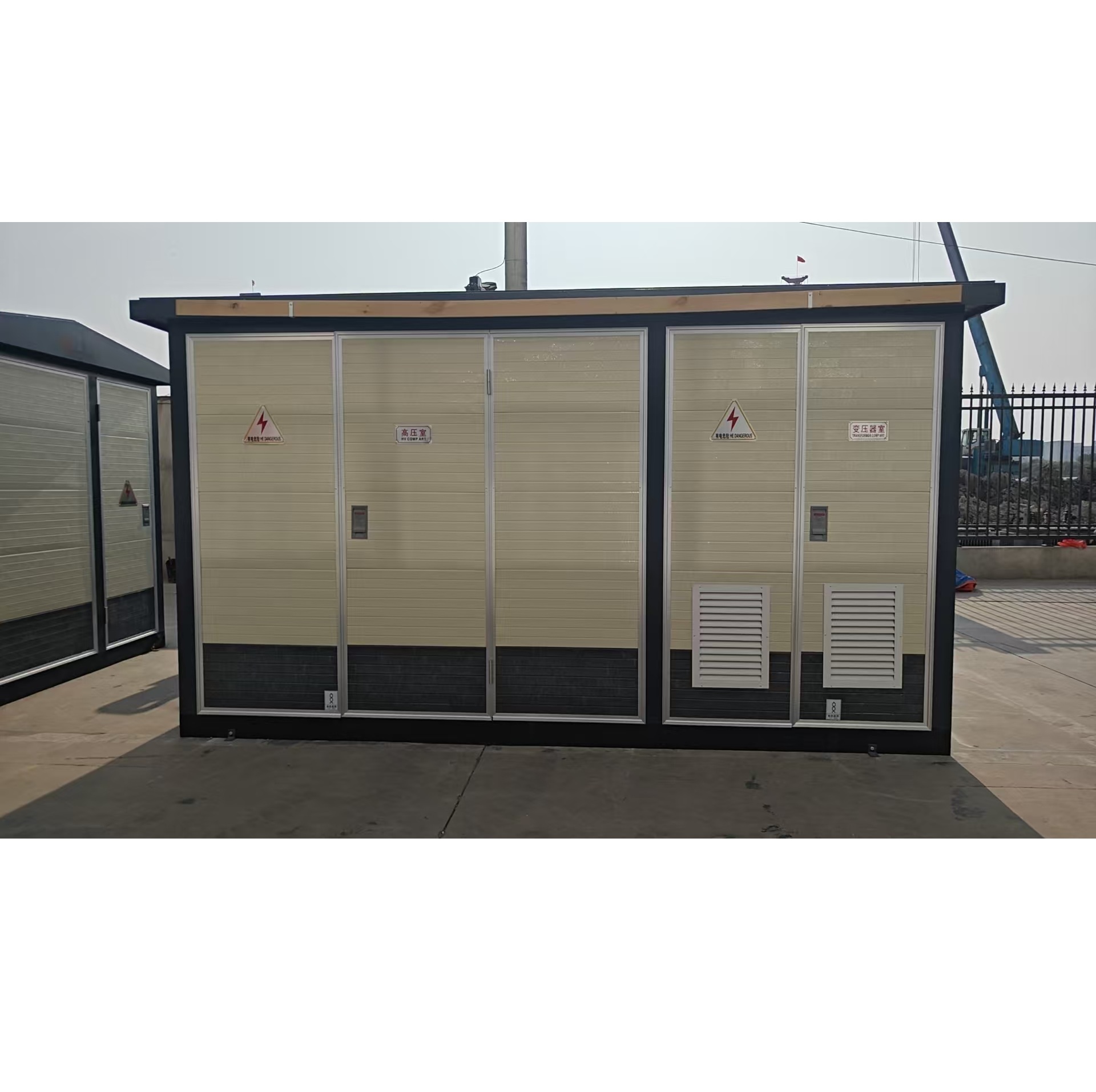

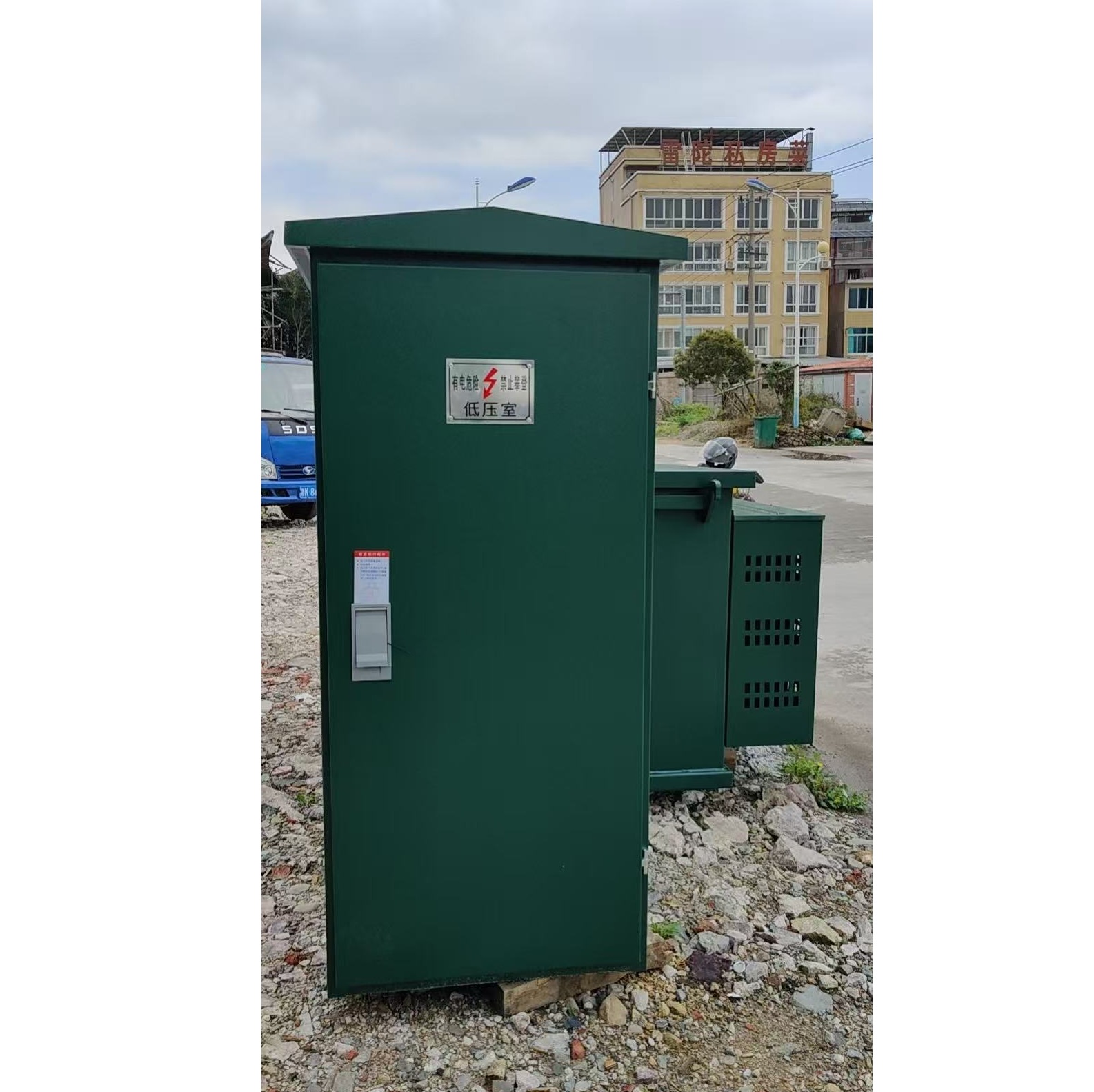

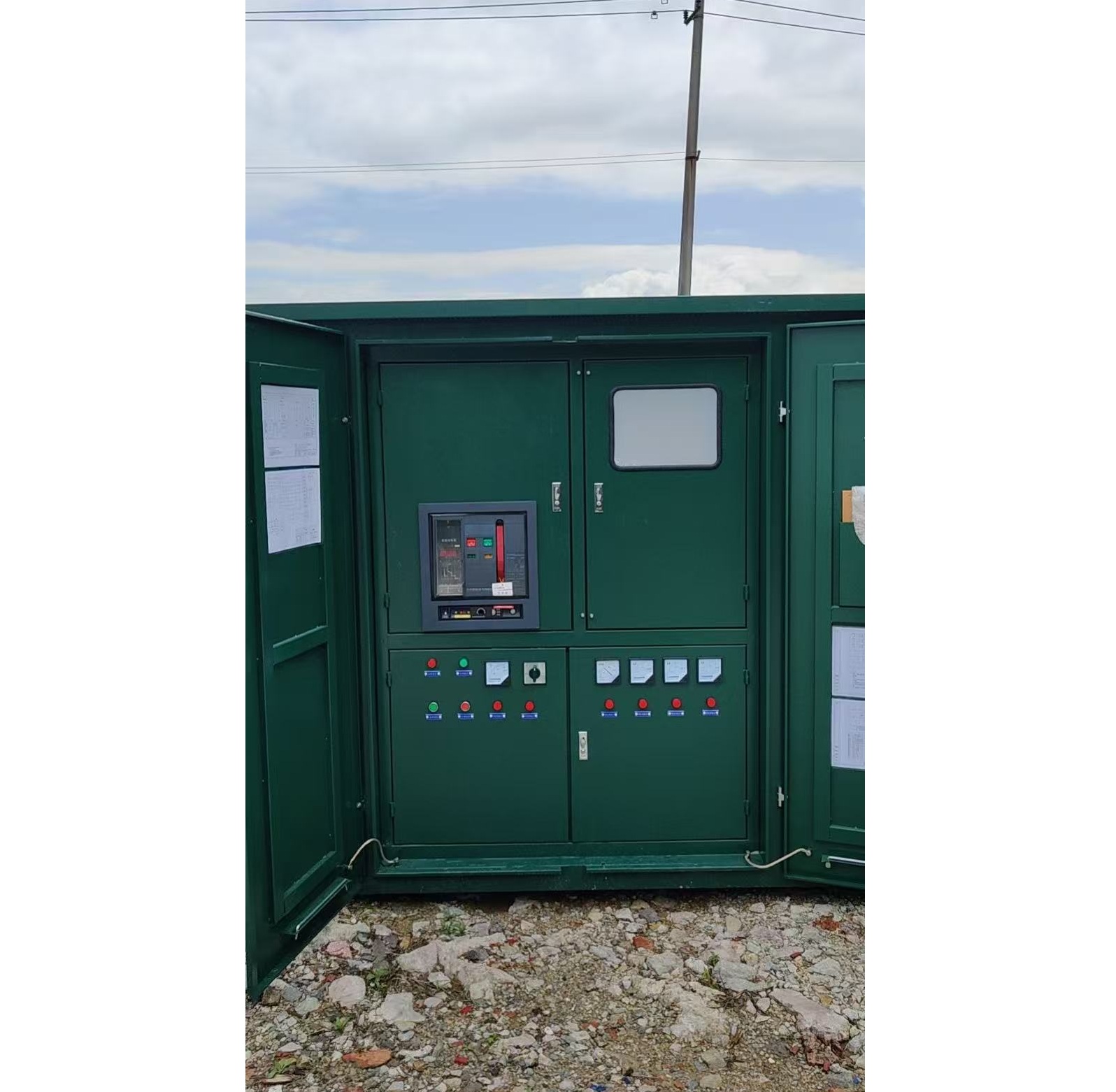

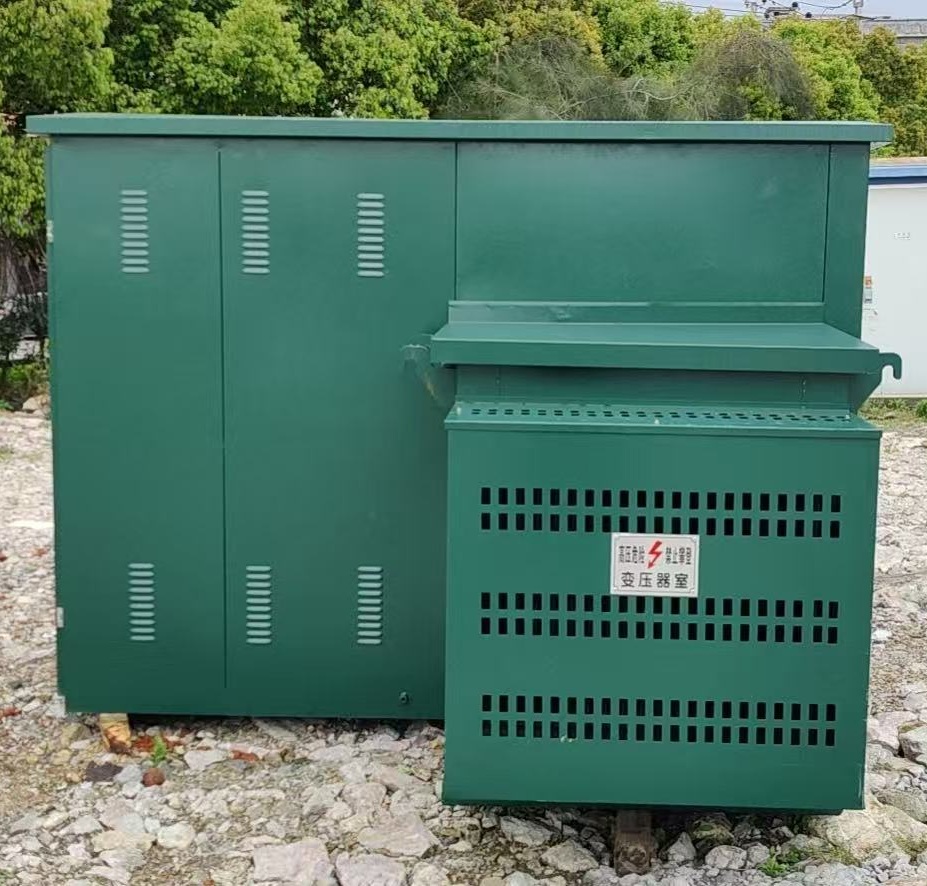

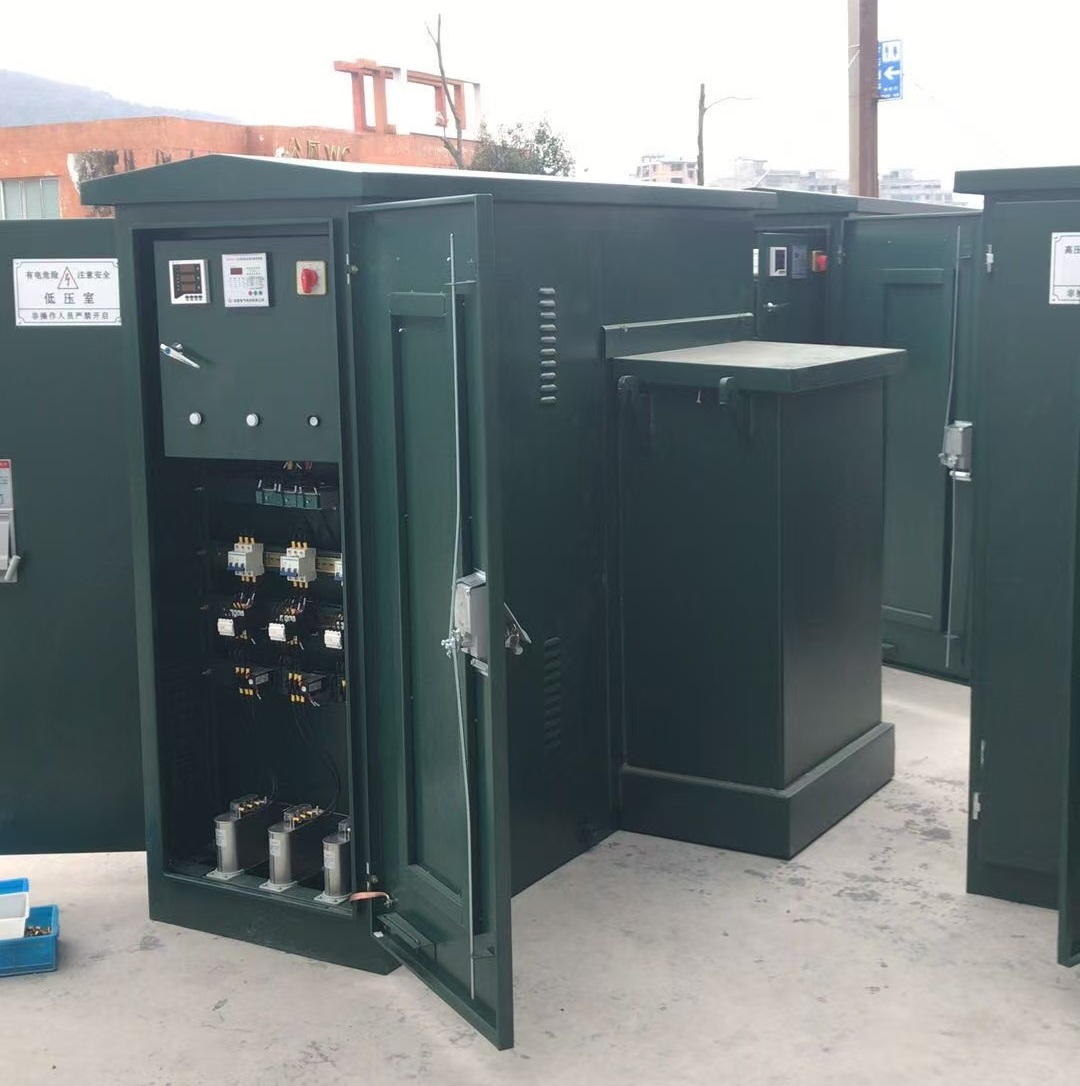

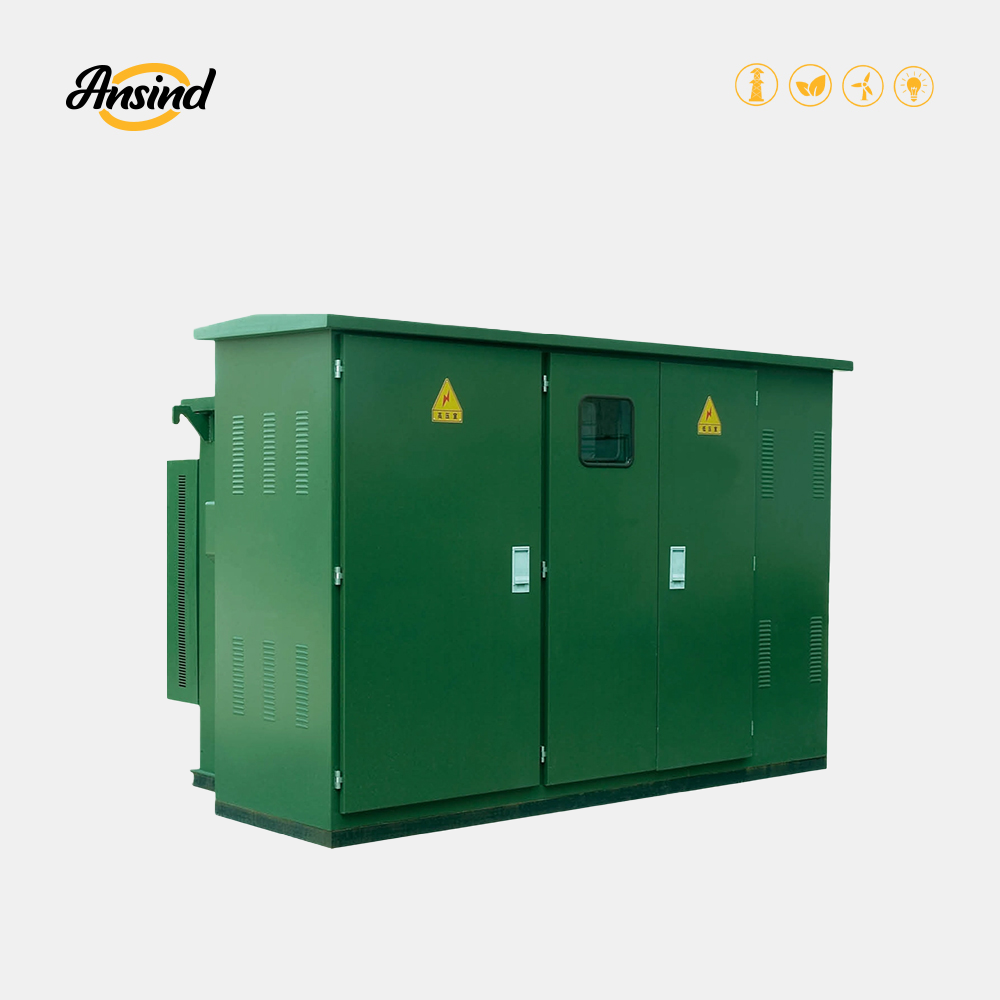

ZGS13-H 系列美式预装式箱式变电站,适用于 10kV 环网供电,双电源供电或终端供电系统中,作为变电、计量、补偿控制和保护装置。
本产品符合下列标准:GB/T17467-1998《高压低压预装式变电站》、DL/T537-93《6-35kV 箱式变电站订货技术条件》
二、型号含义
ZGS13-H 型号含义如下:
- ZG:预装式变电站
- 第一个□:高压额定电压(kV)
- 第二个□:低压额定电压(kV)
- 第三个□:变压器额定容量(kVA)
- 第四个□:设计序号
三、正常使用条件
- 海拔高度不超过 2000m;
- 环境温度:-35℃~+40℃;
- 相对湿度:日平均值不大于 95%,月平均值不大于 90%;
- 安装场所:无火灾、爆炸危险、化学腐蚀性气体及通风良好的场所,地面倾角不大于 3°。
四、负荷开关技术参数
| 序号 | 名称 | 单位 | 技术参数 |
| 1 | 额定电压 | kV | 10/0.4 (高压 / 低压) |
| 2 | 最高工作电压 | kV | 12 (高压侧) |
| 3 | 额定频率 | Hz | 50 |
| 4 | 额定容量 | kVA | 50-1600 |
| 5 | 1 分钟工频耐压 | kV | 35 |
| 6 | 雷电冲击电压 | kV | 75 |
| 7 | 冷却方式 | – | 油浸自冷 |
| 8 | 高压后备熔断器开断电流 | kA | 50 |
| 9 | 插入式熔断器开断电流 | kA | 2.5 |
| 10 | 环境温度 | ℃ | -35-+40 |
| 11 | 线圈允许温升 | ℃ | 65 |
| 12 | 无载调压 | – | ±5% 或 50±2×2.5% |
| 13 | 噪声等级 | dB | 50 |
| 14 | 防护等级 | – | IP43 |
五、变压器技术参数
选用新型 S9 系列变压器器身,损耗低,过载能力好,抗短路能力强,所有紧固件均经过防松处理,免吊芯;也可选用性能更优良的 S10 系列及 S11 系列变压器
| 容量 kVA | 电压 kV | 联接组标号 | 空载电流 % | 空载电流 % | 阻抗电压 % | S9 | S10 | S11 | |||||
| 高压 | 低压 | S9 | S10 | S11 | S9 | S9 | S11 | ||||||
| 50 | 2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 | |||
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 10±5% 或 2±2×2.5% | 0.4 | Dyn11 或 Yyn0 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | |
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 5.15 | 4.82 | 5.15 | ||||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 7.5 | 7.2 | 7.5 | ||||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 4.5 | 10.3 | 9.8 | 10.3 | |||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 |
负荷开关为油浸式、三相联动开关、弹簧操作机构;可带负荷分合闸操作,其分合速度与操作力大小无关,型式有二工位、四工位 T 型、四工位 V 型等可供选择。
六、验收、投运前的实验
- 开箱后,检查文件和附件是否齐全;
- 油位计指示的油位是否符合产品规定;分接开关是否处于正确档位;
- 对负荷开关进行顺时针、逆时针操作,各进行四次,应无 “拒分、拒合” 等不正常现象;
- 高低压侧直流电阻的测量;
- 变压器变比的测量;
- 绝缘电阻的测量及工频耐压试验(按出厂时的百分之八十)。
七、出厂资料
制造厂家供货时应提供下列文件及附件
- 发货清单
- 产品合格证及出厂试验报告
- 使用说明书
- 有关电气图纸
- 主要元件说明书
- 柜门钥匙,操作手柄及合同规定的备品备件。
八、订货须知
订货时须向我公司提供以下资料:
- 产品型号、数量;
- 变压器型号、容量;
- 变压器油 (25#,45#,高燃点油);
- 高低压侧一次接线方案及主要元件参数;
- 高压进线电缆截面;
- 所需的备件。
九、变电站电缆进出线土建图 (ZGS13-H) 技术要求
- 有关尺寸参见组合变实际尺寸:
- 混凝土台基应表面平整,组合变电站采用压板固定的方式固定在台基上;
- 接地排和电缆固定支架的型式可根据实际情况而定;
- 电缆固定架和接地排应预埋;
- 进出线电缆孔的位置根据具体情况而定;
- 组合变安装后开关正面必须有不小于5m 的空隙,以利操作;
- 接地网可采用 12 镀锌圆钢或 40×4 镀锌扁钢制作,
- 接地电阻应符合电力部门要求。
