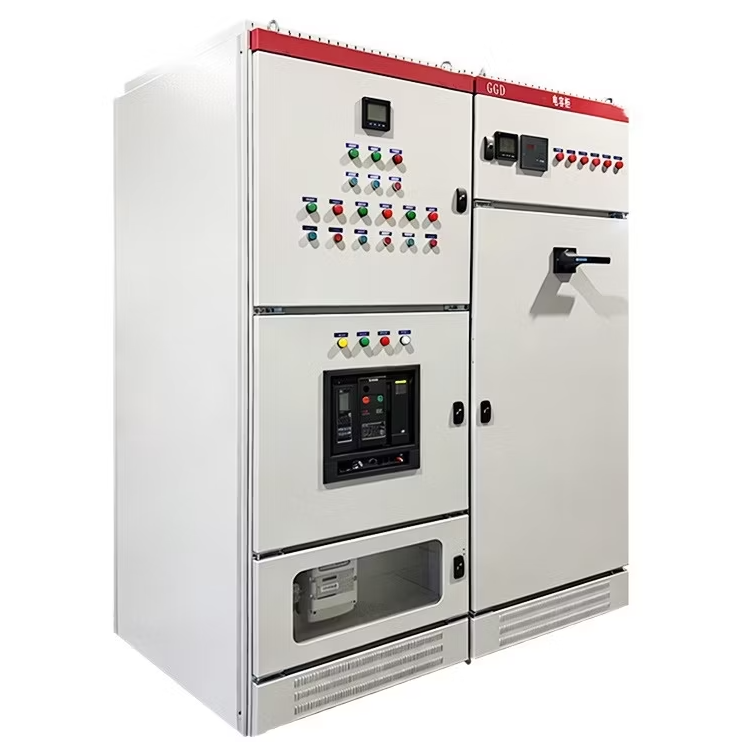

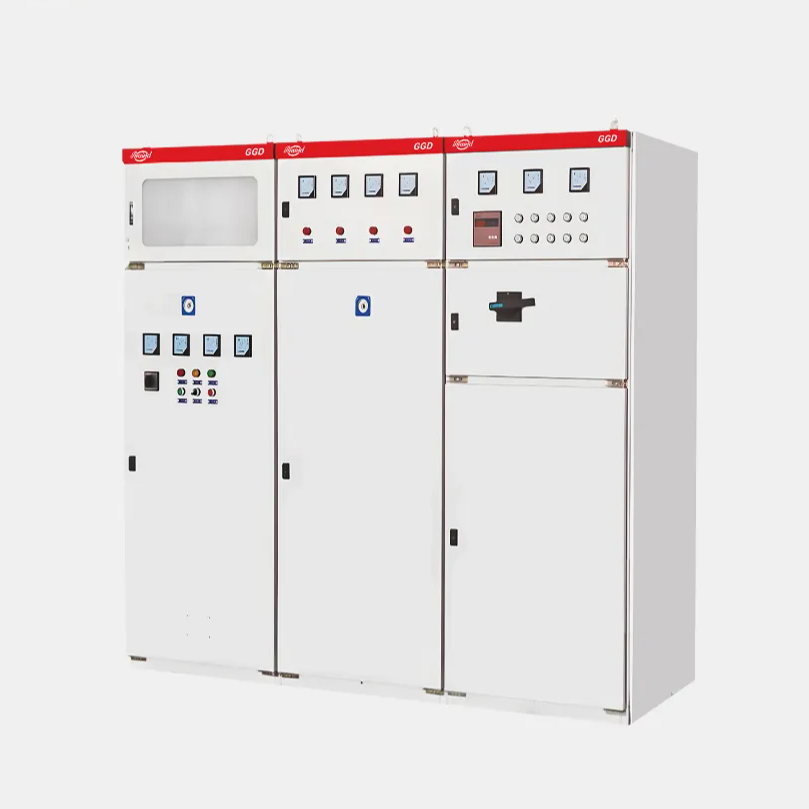

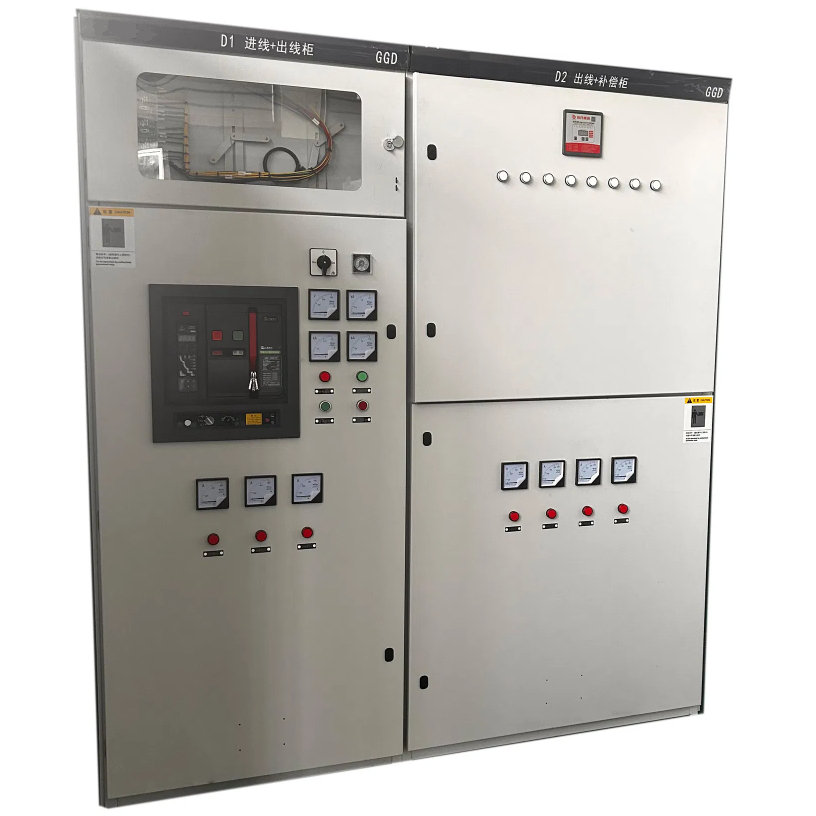

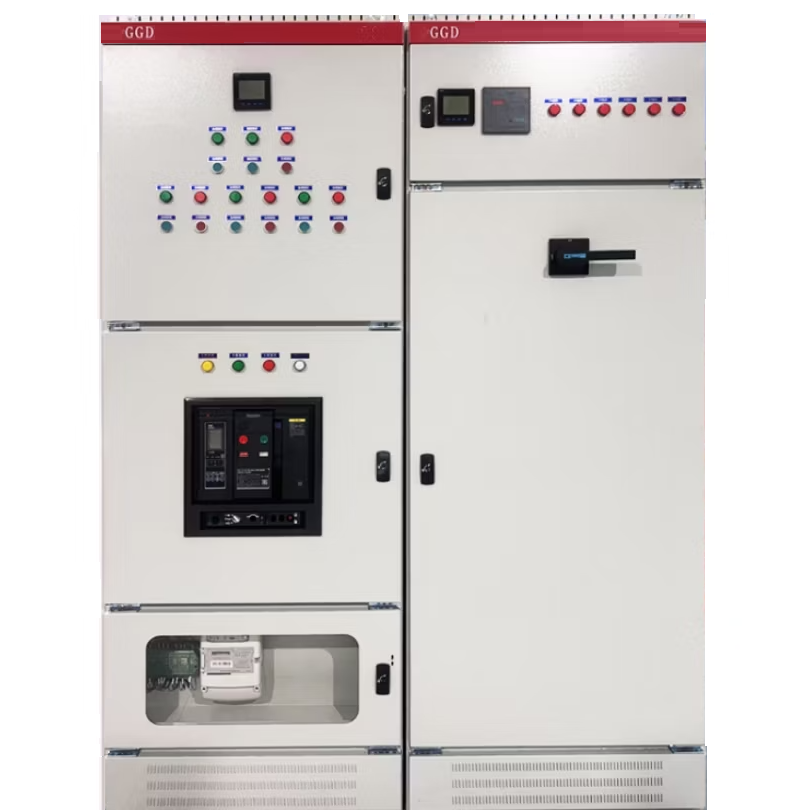

GGD 型低压固定式成套开关设备

一、产品概述

GGD 型低压固定式成套开关设备适用于发厂、变电所、工矿企业等电力用户作为交流 50Hz，额定工作电压 380V、额定电流至 3150A 的配电系统中作为动力、照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达 50kA。线路方案灵活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的代表产品之一。本产品符合：GB7251《低压成套开关设备和控制设备》、IEC439《低压成套开关设备和控制设备》等标准。

二、正常使用条件

• 环境温度：-5℃～+40℃，24h 内的平均温度不高于 + 35℃。
• 海拔高度：2000m 及以下。
• 相对湿度：在最高温度为 + 40℃时不超过 50%，在较低温度时允许有较大的相对湿度：例如 + 20℃时为 90% 应考虑到由于湿度的变化可能会偶然产生凝露的影响。
• 设备安装时与垂直面的倾斜度不超过 5。
• 设备应安装在无剧烈振动和冲击的地方，以及不足以使电器元件受到腐蚀的场所。

注：如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

三、产品型号及含义



G	G	D	□	□
交流低压配电柜	固定安装固定接线	电力用柜	设计序号	主电流方案代号

四、主要技术参数



型号	额定电压 (V)	额定电流（A）	额定短路开断电流 (kA)	额定短路耐受电流 Isl (kA)	额定峰值耐受电流 (kA)
		A 1000
GGD-1000-15	380	B 600(630)	15	15	30
		C 400
		A 1500(1600)
GGD-1600-30	380	B 1000	30	30	63
		C 600
		A 3150
GGD-3150-50	380	B 2500	50	50	105
		C 2000

五、辅助电路方案、主母线及电器元件选择

（一）辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分。

（二）主母线

• 额定电流在 1500A 及以下时采用单铜排母线。额定电流大于 1500A 时采用双铜排母线。母线的搭接面均采用搪锡工艺处理。
• 水平母线选用



额定电流 (A)	铜母线规格 (mm)
400	40×4
630	50×5
1250	60×10
1600	80×10
2000	2×(60×10)
2500	2×(80×10)
3150	2×(100×10)

• 中性接地母线选用



相导线截面积 (mm²)	PE (N) 线截面积 (mm²)
500-720	40×4
1200	50×5
>1200	60×10

（三）电器元件选择

• GGD 柜主要采用国内已能批量生产的电器元件。如 DW17、DZ20、DW15 等，框架断路器也可选用 DW45、CW1、AE、M、F 等，塑壳断路器选用 DZ253、TM30、NS 等国内外较先进的电器元件。
• HD3BX 和 HS。13BX 型旋转操作式刀开关是专为满足 GGD 柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。
• 如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因 GGD 柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。
• 为进一步提高电路的动稳定能力，GGD 柜的母线支撑采用专用的 ZM 型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型 PPO 复合材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。

六、结构特点

• GGD 型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用 C 型铝材组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有 20 模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
• GGD 柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自上而下形成一个自然通风的道，达到散热的目的。
• GGD 柜按现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。
• 柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了门的防护等级。
• 装有电器元件的仪表门用多股软铜线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。
• 柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质感好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。
• 柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
• 柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20~P30 之间选择。
