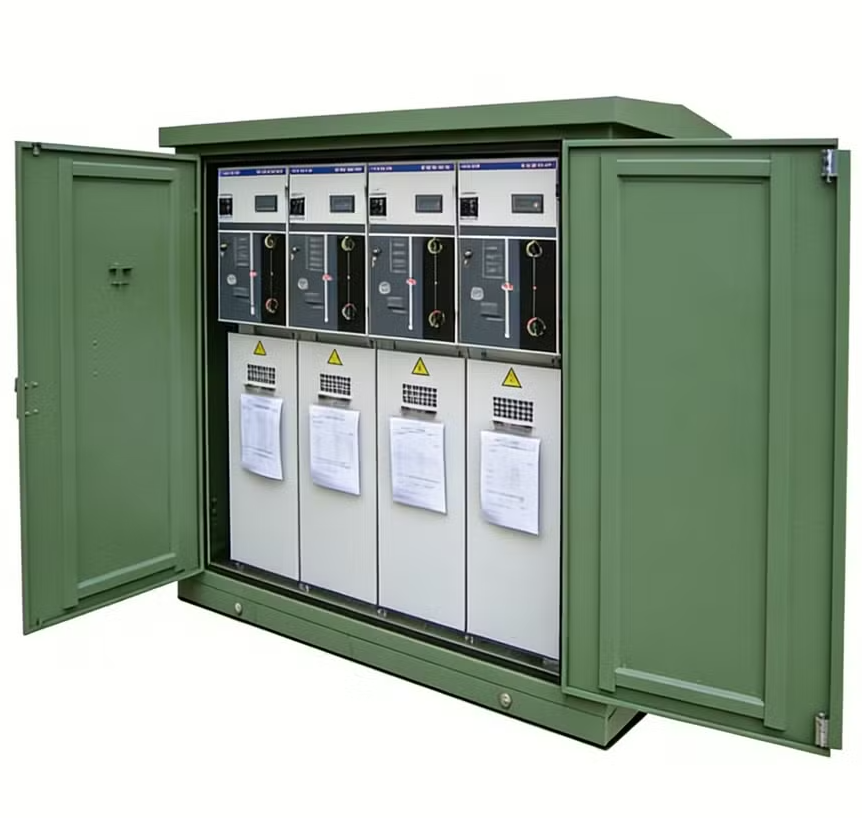

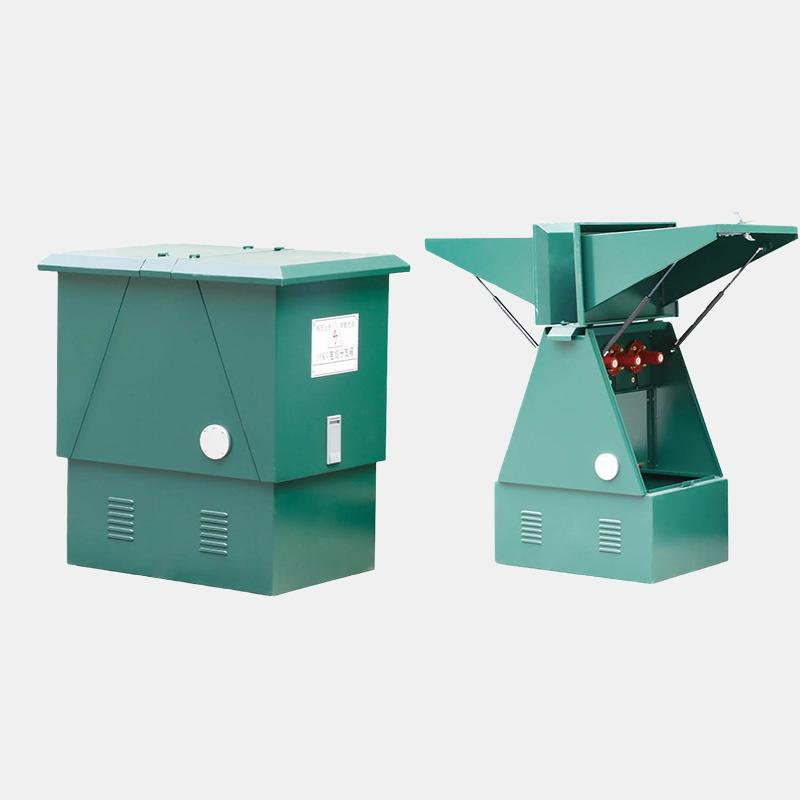

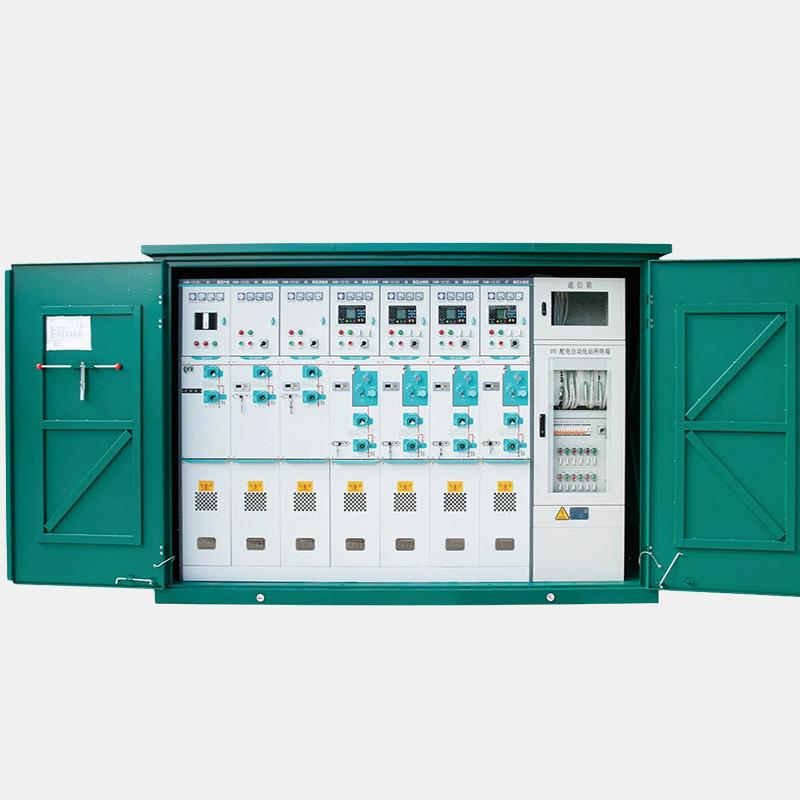

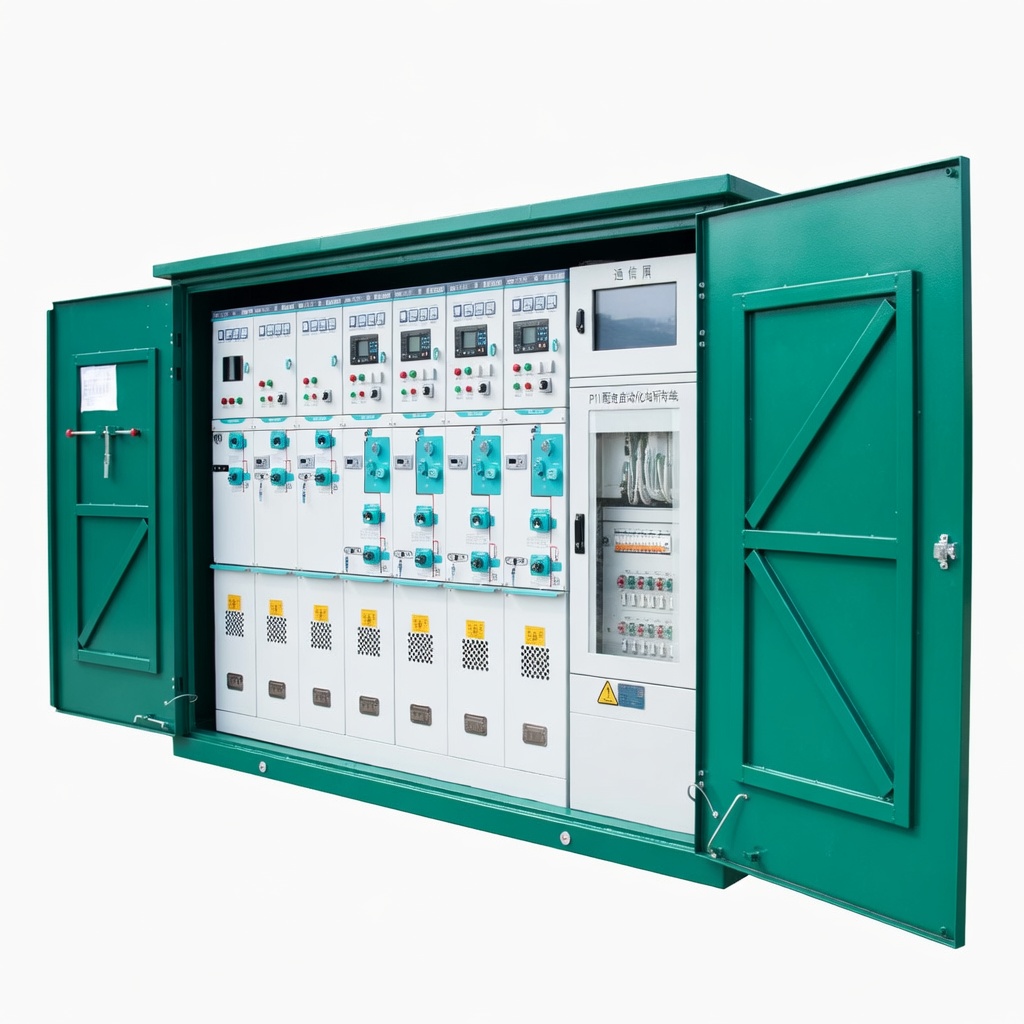

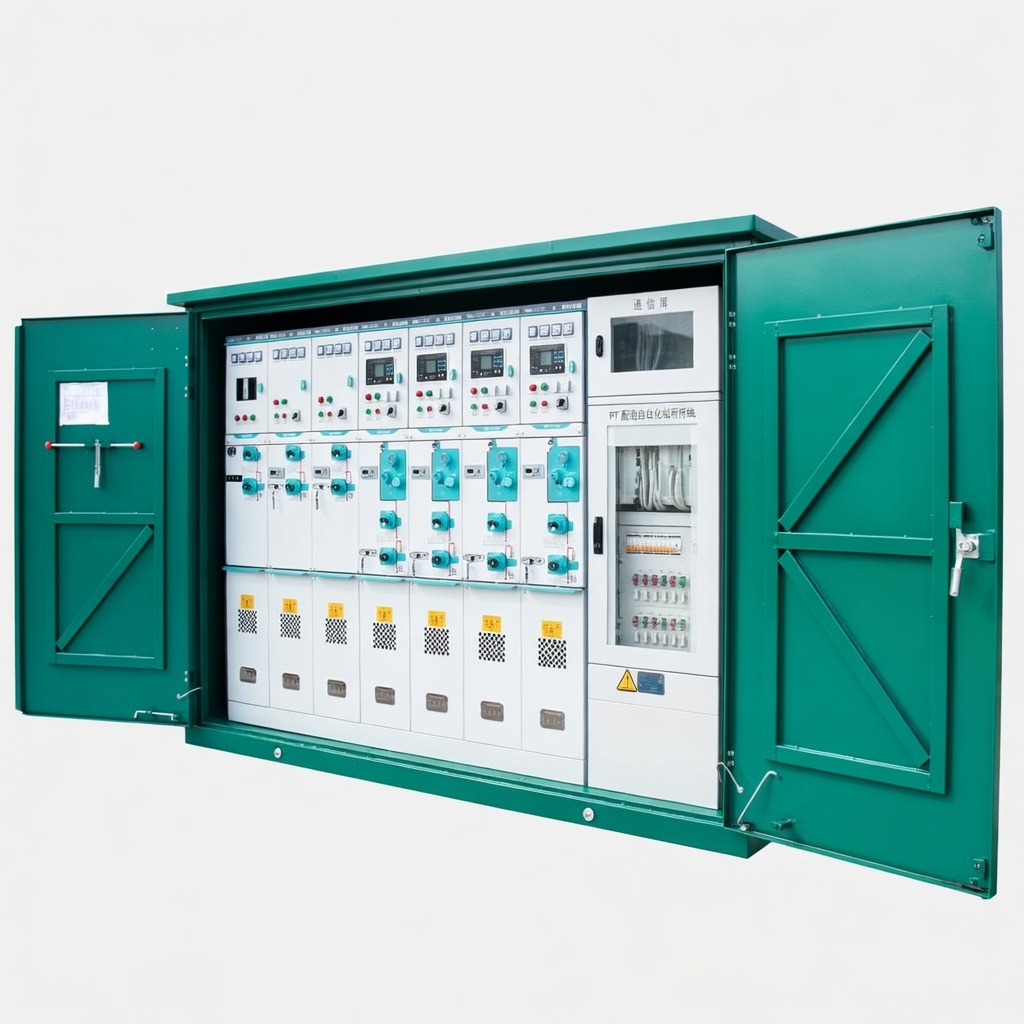

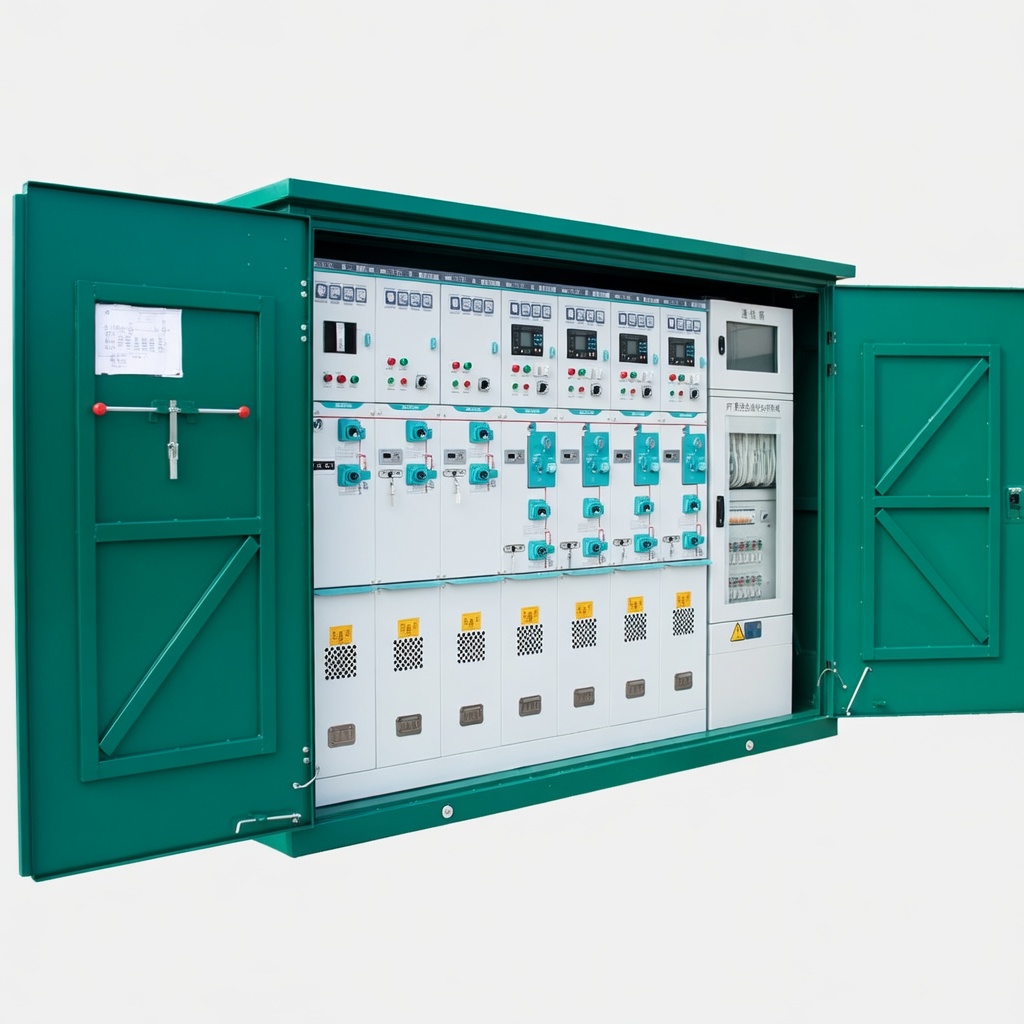

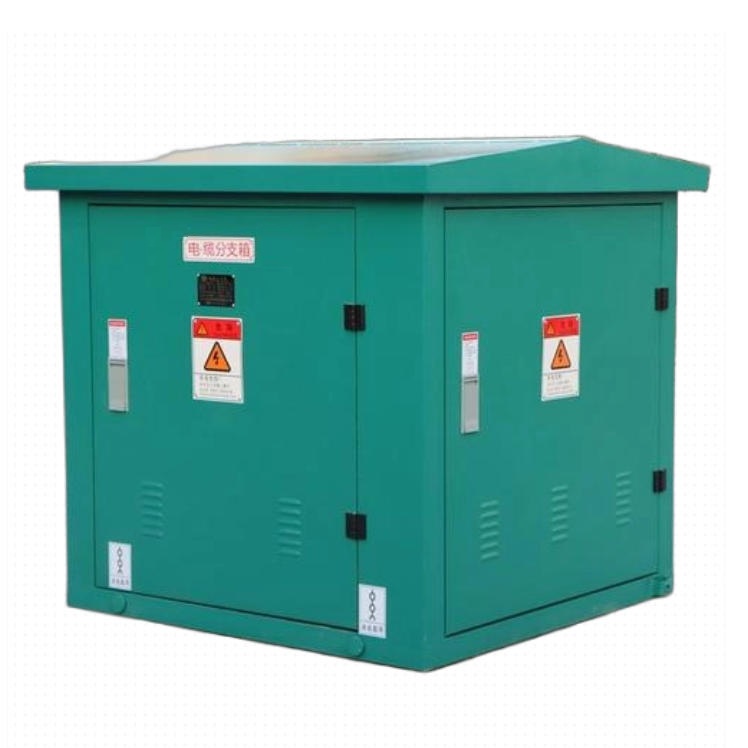

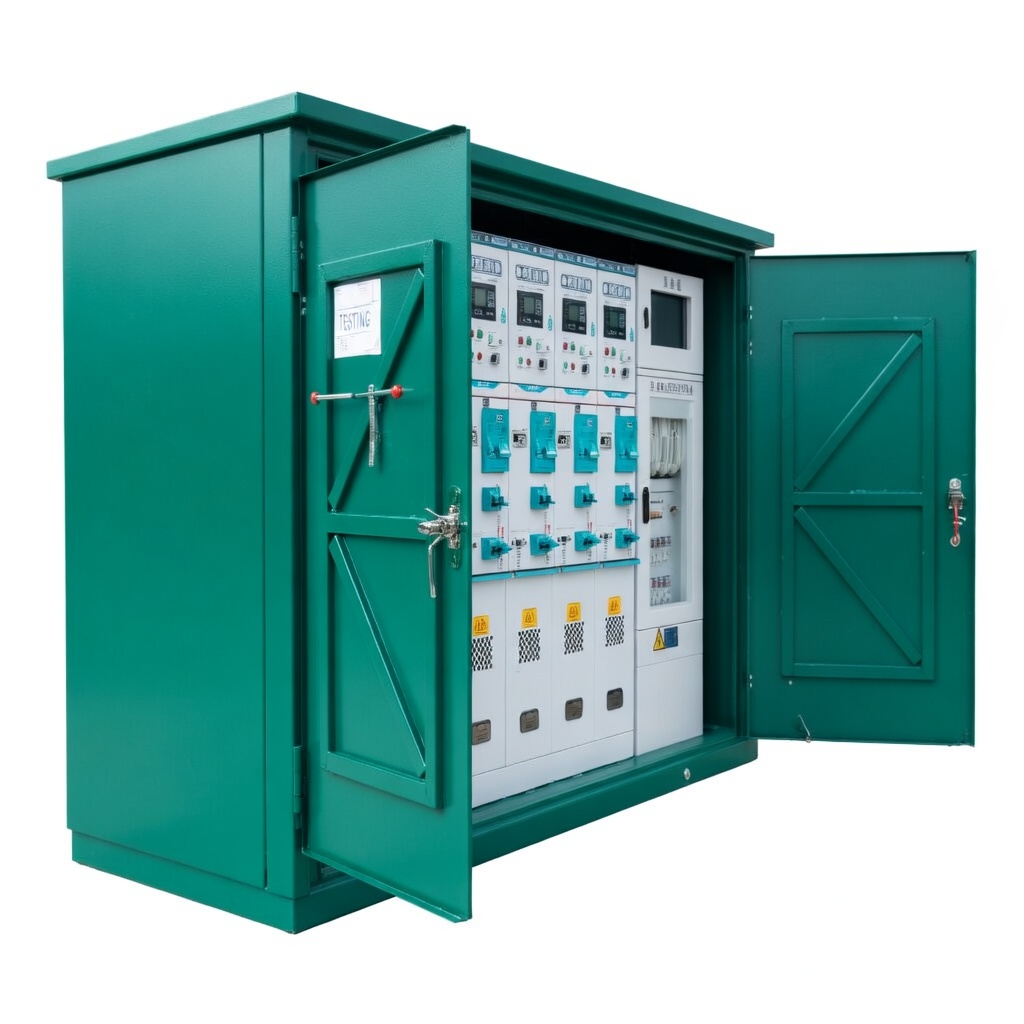

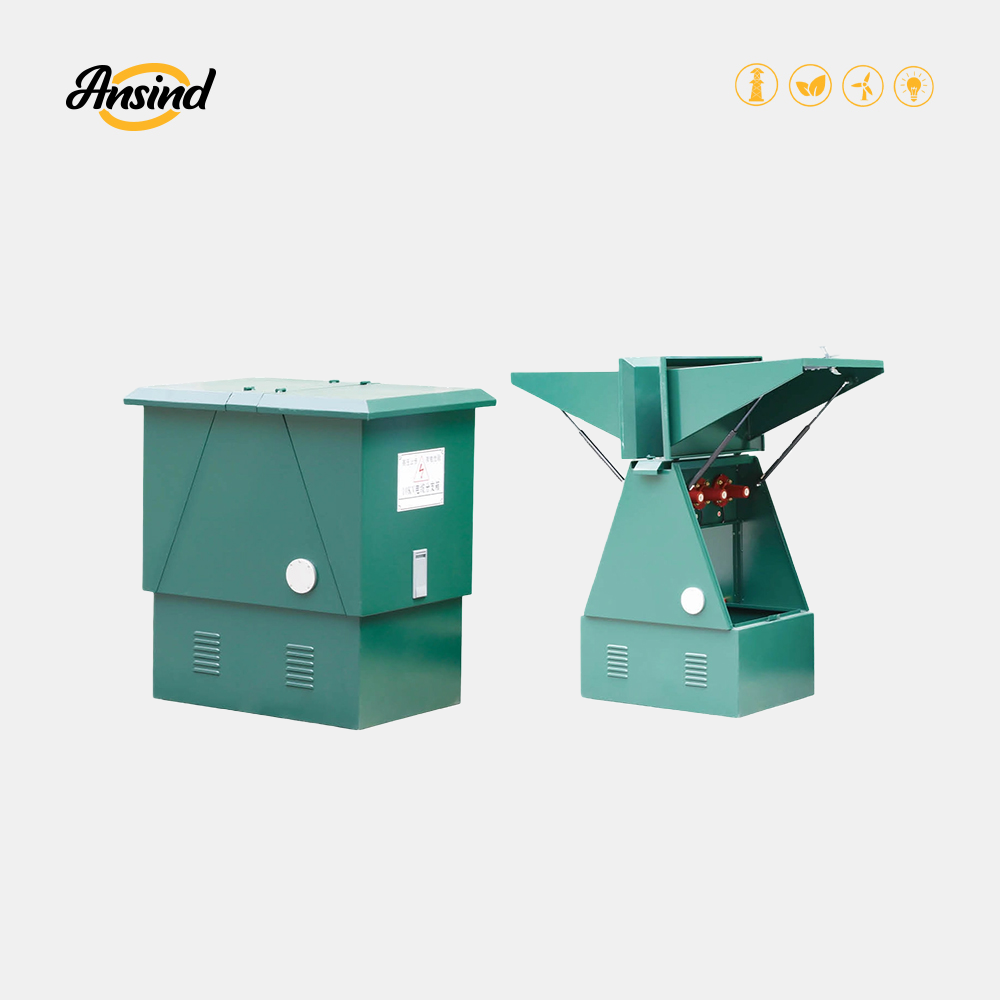

DFW欧式电缆支线箱

DFW欧洲型有线分支箱是一种广泛应用于现代配电电缆网络的有线分配设备。
它采用双面检修门，并使用插拔式套管作为连接母线，具有紧凑长度、清晰的电缆布局以及三芯电缆之间不需大跨度交叉等优点。该产品中使用
的电缆连接器符合DIN 47636标准。

分支箱通常配备630A额定螺栓式电缆连接器，确保电气连接可靠且安装简便。

型号命名

达拉斯-沃斯堡□ – □□

• 达拉斯-沃斯堡 – 有线电视分支机箱
• 电压等级
• 电路数（每相进出电缆总数）
• A – 带防雷阻挡器
• （默认配置为无浪涌阻隔）

正常运行条件

• 环境温度：
• 最高温度：+40°C
• 最低温度：–30°C
• 风速：相当于34米/秒（压力≤700帕）
• 湿度：
  • 日平均相对湿度≤95%
  • 月平均相对湿度≤95%
• 抗震能力：
  • 水平加速度≤0.4 m/s²
  • 垂直加速度≤0.15米/秒²
• 安装倾角：≤ 3°
• 安装环境无腐蚀性或易燃气体、水蒸气及剧烈振动

超出上述限制的操作条件，请咨询制造商。

技术参数

结构与特色

DFW-12系列电缆分支箱设计为户外安装，具备全密封、全绝缘结构，具备优异的防尘、防潮、防洪和防腐蚀性能。
其外壳防护等级达到IP33，确保了强大的环境适应性。

• 电缆连接器支架由不锈钢制成，外壳则由不锈钢板或粉末涂层冷轧钢制成。
• 电缆连接器支架位于机柜上部，用于支撑衬套和电缆终端。
• 配备浪涌防止器时，安装在电缆连接器的末端。
• 短路故障指示器和带电指示器可在分支箱内安装。
• 主电路的所有带电部分均通过预制的插电电缆终端进行绝缘。
• 柜体下部设有电缆隔板、固定线夹和接地端子。

凭借紧凑的结构、小巧的占地面积、整洁的布局和优雅的外观，DFW电缆分支箱安装简便且免维护，非常适合城市和工业配电网络。

推荐尺寸
