一、型号描述

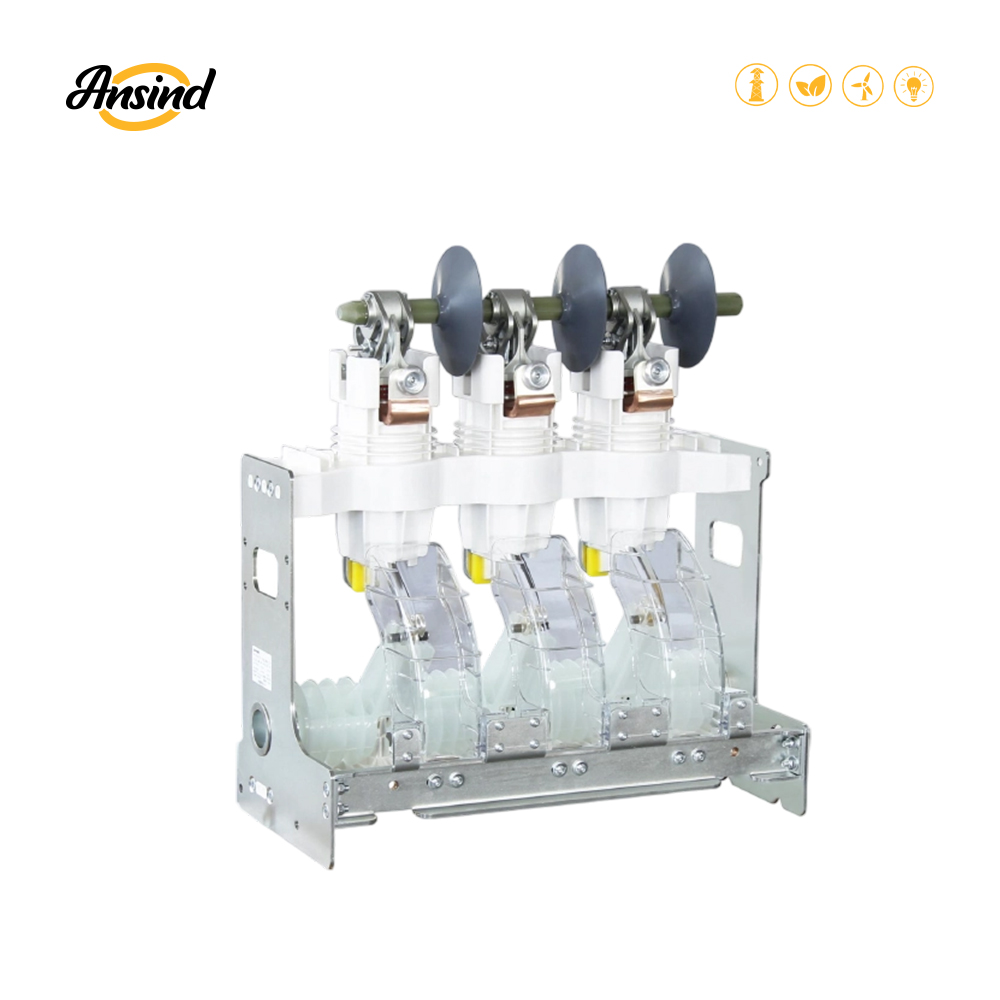

此产品用于额定电压为 12kV 的环保气体绝缘柜体中，主要用来开断和关合线路中的负荷、过载和短路电流，保护线路的安全运行；随着用户负载的不断增加，开关要承受的额定电流也不断增加，故我公司在原有 630A 的基础上系列化了 1250A 等级的断路器，满足客户的需求。
VHAXD-12/1250-20 (X5.2) 型号说明
- V：真空断路器
- H：环保气体绝缘
- AXD：企业代号
- 12：额定电压 (kV)
- 1250：额定电流 (A)
- 20：额定短路开断电流 (kA)
- X：下隔离方案；S：上隔离方案
- 2：设计序号
二、产品参数
Product parameters
| 序号 | 项目 | 单位 | 参数 | 备注 |
| 1 | 额定电压 | kV | 12 | |
| 2 | 额定电流 | A | 1250 | |
| 3 | 额定开断电流 / 热稳定时间 | kA/s | 20/4 | |
| 4 | 额定峰值耐受电流 | kA | 50/63 | |
| 5 | 额定短路关合电流 | kA | 50/63 | |
| 6 | 短路关合次数 | 次 | 30 | |
| 7 | 工频耐压：对地 / 相间 | kV | 42 | 在干燥空气或 N₂中 |
| 8 | 工频耐压：断口 | kV | 48 | 在干燥空气或 N₂中 |
| 9 | 雷电冲击：对地 / 相间 | kV | 75 | 在干燥空气或 N₂中 |
| 10 | 雷电冲击：断口 | kV | 85 | 在干燥空气或 N₂中 |
| 11 | 主回路电阻 | μΩ | ≤60 | 真空灭弧室 + 隔离开关 |
| 12 | 灭弧室机械寿命 | 次 | 10000 | |
| 13 | 隔离 / 接地开关机械寿命 | 次 | 5000 | |
| 14 | 气箱压力 | bar | 1.25 |
